Anturijärjestelmä tarkkaan värin mittaukseen paineistettuna ekstruuderissa

Kiinteiden ja viskoosimassojen, kuten gelatiinin, siirapin ja muovin valmistuksessa massa on jatkuvasti puristuksessa ekstruuderissa, josta se puristetaan ulos nauhana (ekstrudoitu tuote).

Ekstruusiossa on tärkeää, ettei materiaali kuumene liikaa, sillä se aiheuttaa ei-toivottua värjäytymistä (palamista). Siksi väri mitataan suoraan eri kohdista ekstruuderia. Tämä voidaan tehdä gelatiinin kaltaisten läpinäkyvien massojen läpäisevyyttä mittaamalla tai muovin kaltaisten läpinäkymättömien massojen heijastavuutta mittaamalla.

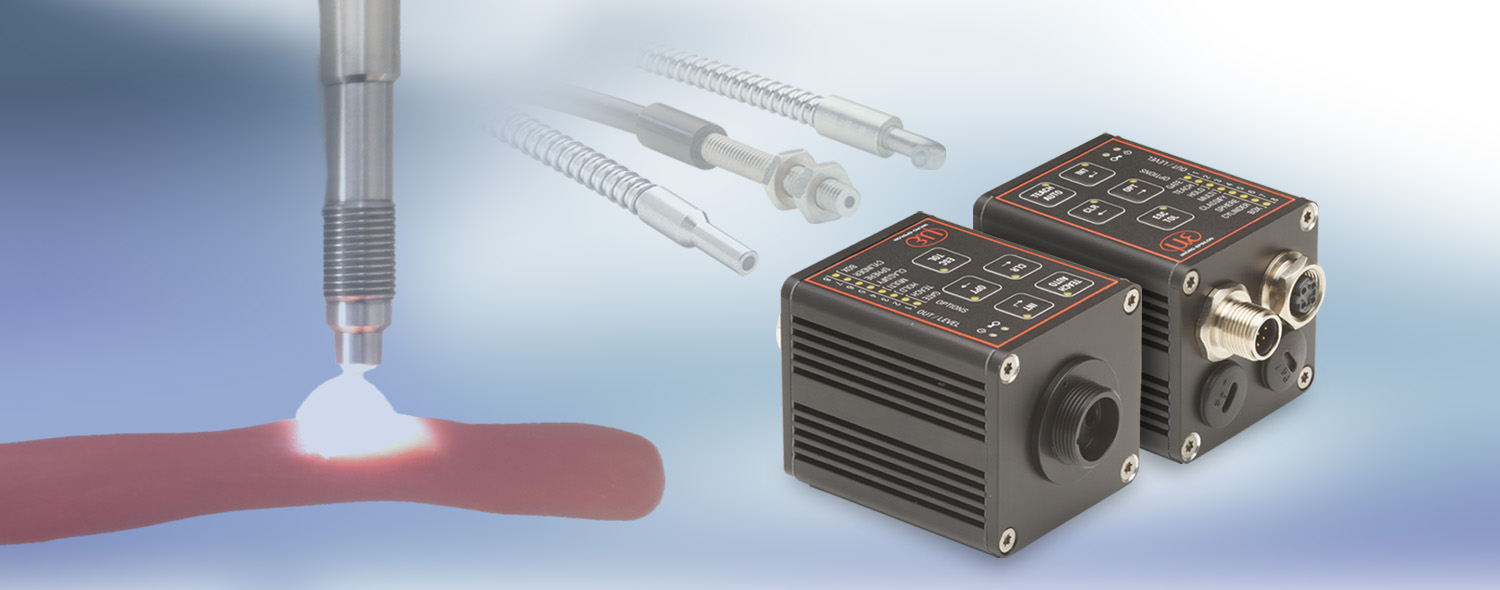

Sovellus on ratkaistu käyttämällä CFS4-T150-P200-reflex-anturia tai CFS3-T150-P200-lähetinanturia, jotka on asennettu suoraan ekstruuderiin. CFS4-S-E-T250-reflex-anturi on saatavilla myös M12-muotoilulla. Tässä yhdisteen väri mitataan suoraan ekstruuderin sisäseinältä jopa < 200 baarin paineessa ja < 250 °C:n lämpötilassa. Mittaustulokset jatkokäsitellään prosessinohjausta varten.

Micro-Epsilonin älykkäiden ja tarkkojen colorSENSOR-sarjan väriantureiden ominaisuuksiin kuuluvat korkea väritarkkuus ja toistettavuus. Ne on tarkoitettu 100 % inline-tarkistukseen, sillä ne tunnistavat tarkasti pienimmätkin värierot ja mahdollistavat välittömän virheisiin reagoimisen toiminnan aikana. Laitteille voidaan opettaa jopa 320 väriä ja 254 väriryhmää. Käyttö tapahtuu intuitiivisesti verkkopohjaisen liittymän kautta. Erinomainen anturijärjestelmä tarkkaan värin mittaukseen ekstruuderissa (tuotenumero 10235604, 10235605 ja 10235606) koostuu CFO200-ohjauselektroniikasta ja CFS4-T150-P200-, CFS3-T150-P200- tai CFS4-S-E-T250-anturista. Tämä yhdistelmä tekee vaikutuksen sekä tarkkuudellaan sekä erinomaisella hinta-laatusuhteellaan.

Järjestelmän rakenne

• Ohjauselektroniikka: colorSENSOR CFO200
• Heijastusanturi: CFS4-T150-P200 (20UNF)
• Lähetinanturi: CFS3-T150-P200 (20UNF)
• Heijastusanturi: CFS4-S-E-T250 (M12)

Edut:

• Anturit ovat suoraan ekstruuderissa:

  ½

  "-20UNF tai M12 fit
• Paineenkesto < 200 bar
• Lämpötilankesto < 250 °C
• Korkea toistettavuus ΔE < 0,3
• Multi-teach-opetustoiminto ja väriryhmien muodostaminen
• Moderni ja käyttäjäystävällinen web-liittymä
• Korkea väritarkkuus
• Järjestelmä on nopea ja helppo integroida jopa olemassaoleviin järjestelmiin
