Valkoisen valon interferometri tarkkaan kiekkojen tarkistukseen

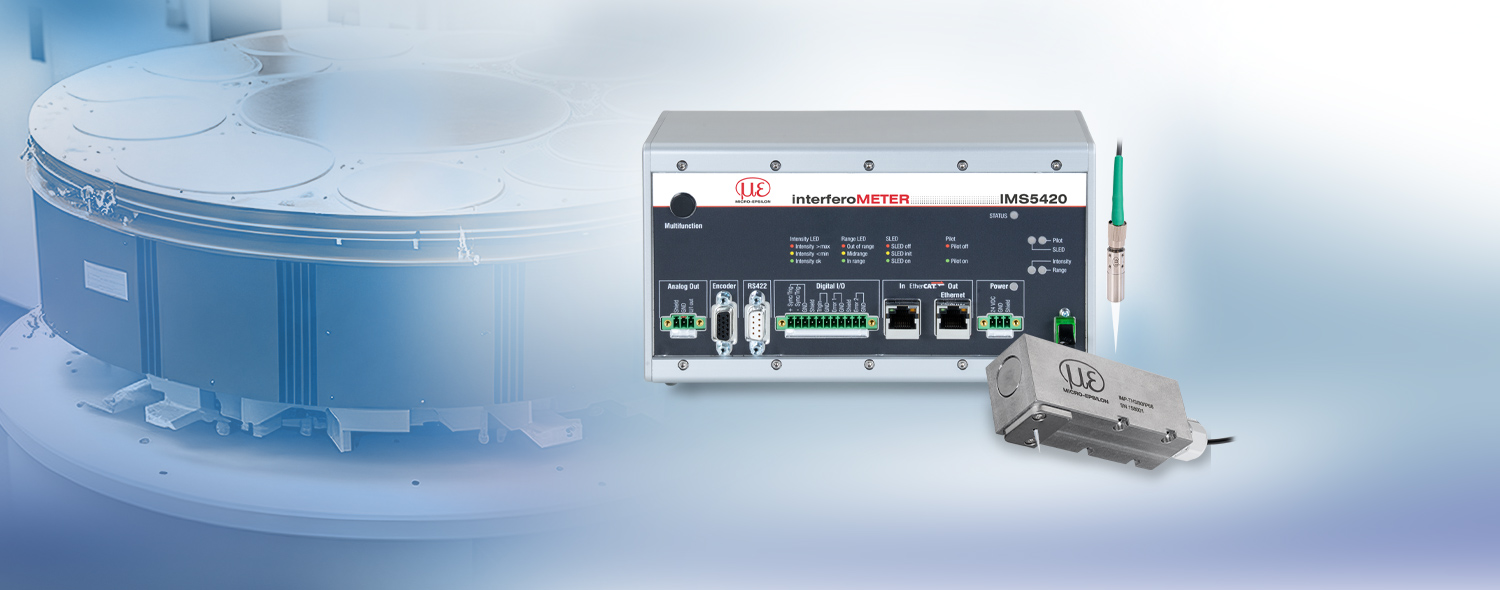

IMS5420 on erittäin tehokas valkoisen valon interferometri yksikiteisten piikiekkojen kontaktittomaan paksuuden mittaamiseen. Ohjauselektroniikassa on laajakaistainen superluminesenssidiodi (SLED), jonka aallonpituusalue on 1 100 nm. Tämä mahdollistaa seostamattomien, seostettujen ja voimakkaasti seostettujen SI-kiekkojen paksuuden mittaamisen vain yhdellä mittausjärjestelmällä. IMS5420:n signaalivakaus on alle 1 nm. Paksuus voidaan mitata 24 mm:n etäisyydeltä.
Ominaisuudet
- Nanometrintarkka seostettujen, seostamattomien ja voimakkaasti seostettujen kiekkojen mittaus
- Multi-peak: jopa 5 kerroksen havaitseminen, SI-paksuus 0,05–1,05 mm
- Korkea 1 nm:n erottelukyky z-akselilla
- Mittausnopeus jopa 6 kHz nopeille mittauksille
- Ethernet / EtherCAT / RS422 / PROFINET / EtherNet/IP
- Helppo parametrointi verkkoliittymän kautta
Tarkkaa kiekon paksuuden mittausta
Koska piikonikiekot ovat optisesti läpinäkyviä 1 100 nm:n aallonpituusalueella, IMS5420-interferometrit voivat tunnistaa paksuuden tarkasti. Tällä aallonpituusalueella sekä seostamattomasta piistä valmistetut että seostetut kiekot ovat riittävän läpinäkyviä. Tämän vuoksi jopa 1,05 mm paksut kiekot voidaan havaita. Ilmarakojen mitattavissa oleva paksuus on jopa 4 mm.

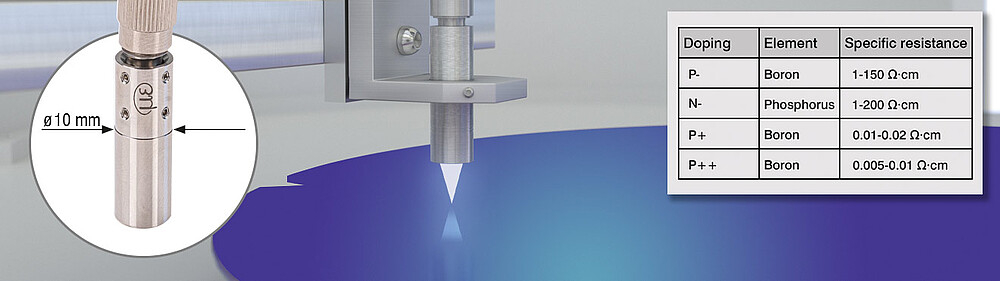

IMS5420-interferometri mahdollistaa seostamattomien, seostettujen ja voimakkaasti seostettujen piikiekkojen paksuuden mittauksen ja soveltuu siis käytettäväksi hyvin erilaisissa sovelluksissa. Kiekkojen paksuuden mittausjärjestelmä soveltuu erinomaisesti yksikiteisten piikiekkojen mittaamiseen, kun niiden geometrinen paksuus on 500–1050 µm ja seostus enintään 6 m Ω cm. Jopa voimakkaasti seostettujen kiekkojen osalta voidaan mitata enintään 0,8 mm:n paksuus. Tämä johtuu läpinäkyvyyden vähenemisestä seostuksen lisääntyessä.

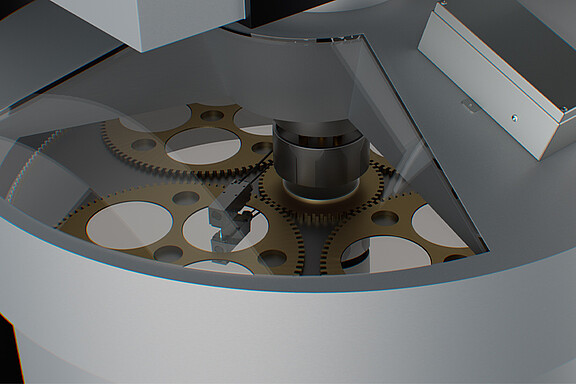

Tarkkaa paksuusmittausta tasohionnan aikana

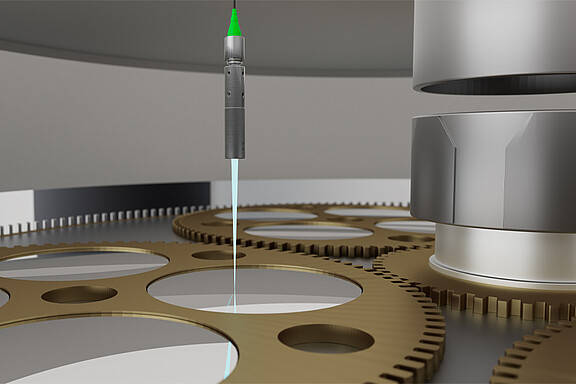

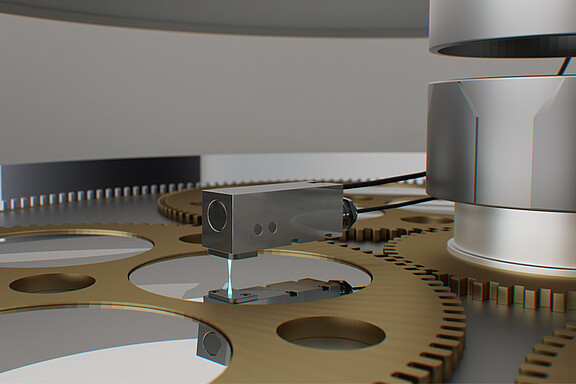

Kiekkojen valmistuksessa kiteinen piiharkko leikataan ohuiksi noin 1 mm:n paksuisiksi siivuiksi. Tämän jälkeen kiekot hiotaan ja tasohiotaan haluttuun paksuuteen ja pinnan viimeistelyyn. Korkeaa prosessivakautta varten tasohionta- ja hiontalaitteissa käytetään interferoMETER-antureita inline-paksuusmittaukseen. Kompaktin rakenteensa ansiosta anturi voidaan asentaa pieneen asennustilaan. Paksuusarvoja käytetään sekä koneen ohjaukseen että kiekkojen laadunvarmistukseen.
Malli | Mittausalue / Mittausalueen alku |
Lineaarisuus | Mitattavien kerrosten lukumäärä | Käyttökohteet |
---|---|---|---|---|
IMS5420-TH24 | 0,05 ... 1,05 mm (piille, n=3.82) 0,2 ... 4 mm (ilmalle, n=1) / noin 24 mm noin 6 mm:n toiminta-alueella |
< ±100 nm | 1 kerros | Inline-paksuusmittaus esimerkiksi hiomisen tai kiillotuksen jälkeen. |
IMS5420MP-TH24 | < ±100 nm yhdelle kerrokselle < ±200 nm lisäkerroksille |
jopa 5 kerrosta | Inline-paksuusmittaus esimerkiksi pinnoitteen paksuuden laadunvalvontaan pinnoittamisen jälkeen | |
IMS5420/IP67-TH24 | < ±100 nm | 1 kerros | Teollinen inline-paksuusmittaus tasohionnan ja hionnan aikana |
Modernit liittymät koneisiin ja järjestelmiin integroimista varten
Ohjauselektroniikka tarjoaa integroituja liittymiä, kuten Ethernet, EtherCAT ja RS422 sekä lisäksi enkooderiliitännät, analogilähdöt, synkronointitulot ja digitaaliset I/O:t. Kun käytät Micro-Epsilonin liitäntämoduuleja, PROFINET ja EthernetIP ovat käytettävissä. Näin interferometri voidaan integroida kaikkiin ohjausjärjestelmiin ja tuotanto-ohjelmiin.
