optoNCDT LL

Pienellä laserviivalla (LL) varustetut anturit karkeille ja heijastaville pinnoille

Laseranturit metalleille ja karkeille pinnoille

OptoNCDT LL -laseranturit tuottavat vain muutaman millimetrin levyisen soikean valopisteen, joka muistuttaa lyhyttä laserviivaa (LL). Soikea valopiste kompensoi epäyhdenmukaisia pintarakenteita ja niin kutsuttua pilkkuefektiä, jota esiintyy etenkin metallipinnoissa. Pinnan karkeuden, puutteiden, painaumien tai reikien aiheuttamat häiriöt suodatetaan pois ohjelmistoalgoritmien avulla. Näin mittaustuloksista saadaan vakaita ja tarkkoja.

Yhteystiedot

Strukturoitujen ja metallisten pintojen luotettavat mittaukset

Measurement on structured and metallic surfaces
OptoNCDT LL -laseranturit käyttävät soikeaa valopistettä, joka muistuttaa lyhyttä laserviivaa. Niitä käytetään staattiseen ja dynaamiseen etäisyyden mittaukseen karkeilla ja strukturoiduilla pinnoilla, metalleissa ja mittauskohteissa, joissa laser läpäisee materiaalin.

OptoNCDT LL -laserantureita on saatavana useana sarjana, joissa on eri mittausalueet, mittausnopeudet ja tarkkuudet. NIitä käytetään tarkkaan etäisyyden mittaukseen strukturoiduista pinnoista eli mitattaessa etäisyyttä pintaan eikä struktuuriin. Tarkkoihin yksityiskohtiin ja pintarakenteisiin paras valinta on optoNCDT-anturit, joissa on pistemäinen laser ja siniset laseranturit.

Käyttöliitymä- ja signalointiyksiköt

C-Box/2A-ohjauselektroniikka
IF2001/USB
IF2004/USB
IF2008/PCIE
IF2035 teollista Ethernet-liitäntää varten

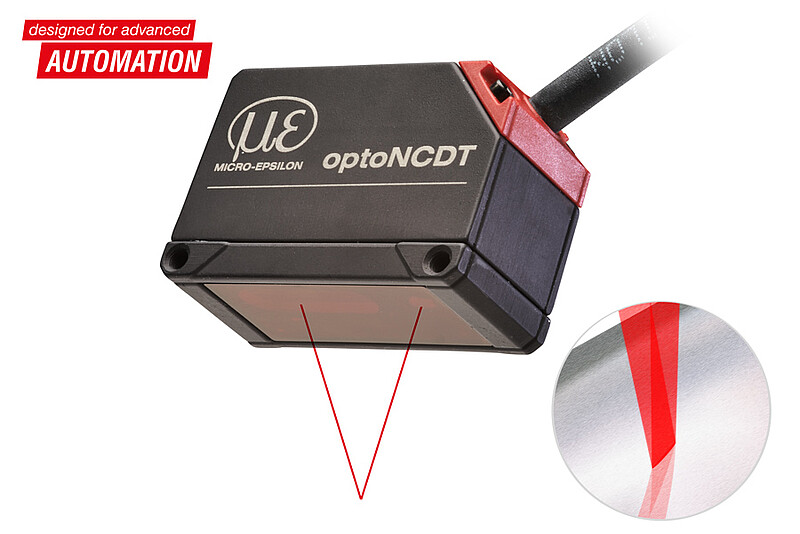

Smart laser sensor for shiny metallic objects - optoNCDT 1420LL

Kompaktit optoNCDT 1420 LL -laseranturit on suunniteltu kiiltävien metallisten ja karkeiden pintojen mittauksiin. Lyhyttä laserviivaa muistuttava soikea valopiste, joka voi paremmin kompensoida epätasaisuuksia, kuten tekstuuria ja karheutta. Erityiset ohjelmistoalgoritmit suodattavat pinnan karkeuden, virheiden, kuoppien tai pienimpienkin reikien aiheuttamat häiriöt.

Ominaisuudet

  1. Laseranturi erityisellä linssillä, jossa on soikea valopiste (lyhyt laserviiva)

  2. Tarkka mittaus metallipinnoilla ja struktuuripinnoilla

  3. Aktiivinen pintakompensointi muuttuville pinnoille (ASC)

  4. Integroitu ohjain

  5. Mittausalue (mm): 10 | 25 | 50

  6. Lineaarisuus alkaen 8 μm:stä

  7. Säädettävä mittausnopeus jopa 8 kHz:iin saakka

  8. Digitaalinen liitäntä (integroitu): RS422 (16-bittinen)

  9. Digitaaliset rajapinnat (valinnainen liitäntä rajapintamoduulin kautta): PROFINET, EtherNet/IP, EtherCAT

  10. Skaalautuva analoginen lähtö

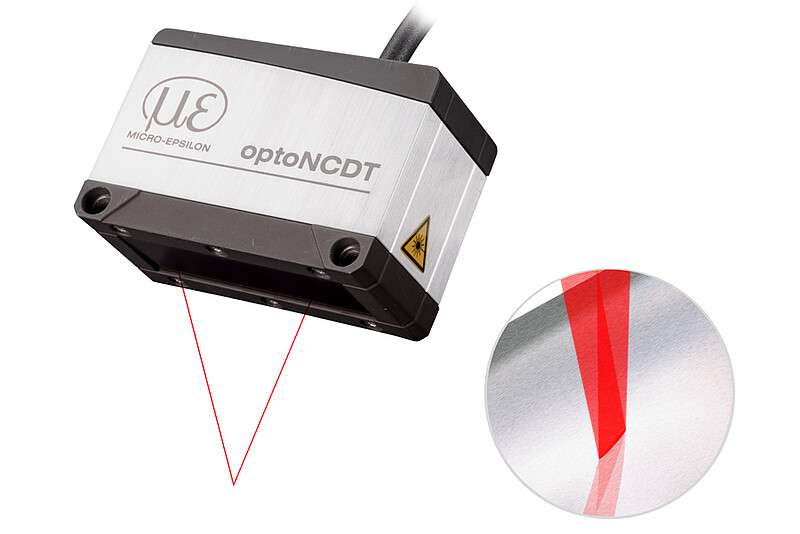

Compact laser sensor for shiny metallic objects - optoNCDT 1900LL

OptoNCDT 1900 LL -laseranturit on suunniteltu kiiltävien metallien ja karkeiden pintojen mittaukseen. Pienen laserviivan avulla on mahdollista saada tarkkoja mittaustuloksia kiiltävistä metallipinnoista ja strukturoiduista kohteista. Koska anturit ovat erittäin kompakteja, ne on helppo integroida myös ahtaisiin asennuspaikkoihin.

Ominaisuudet

  1. Laseranturi erityislinssillä ja soikealla valopisteellä (pieni laserviiva)

  2. Ihanteellinen staattisiin ja dynaamisiin etäisyysmittauksiin metalleilla, struktuuripinnoilla ja kohteiden mittaamiseen, joissa lasersäde toimii tunkeutuvasti

  3. Kompakti anturirakenne integroidulla ohjaimella

  4. Korkea ympäristön valon sietokyky

  5. Mittausalueet (mm): 2 | 6 | 10 | 25 | 50

  6. Lineaarisuus 1 μm

  7. Toistettavuus 0,1 μm

  8. Säädettävä mittausnopeus jopa 10 kHz:iin asti

  9. Liitännät: analoginen lähtö, RS422, PROFINET, Ethernet / IP, EtherCAT

  10. Edistyksellinen pinnan kompensointi pinnoille, joilla on muuttuvat heijastusominaisuudet

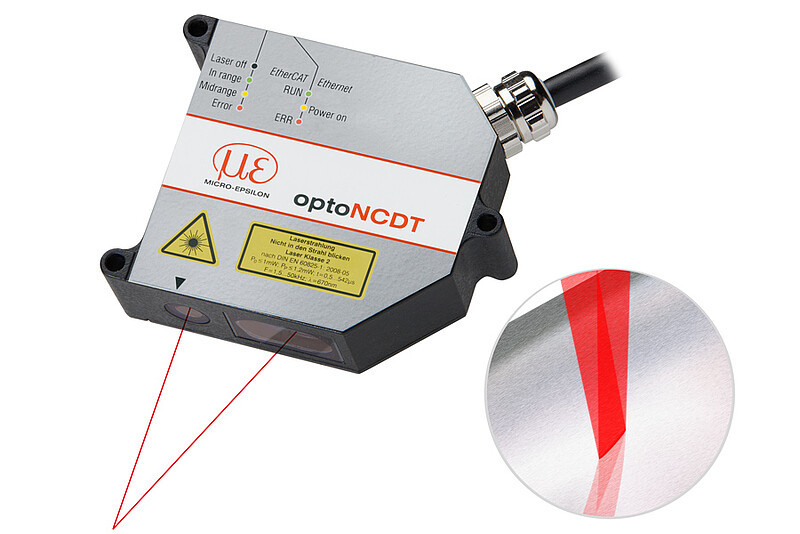

Highly dynamic laser sensor for shiny metallic objects - optoNCDT 2300LL

optoNCDT 2300LL -sarjan laserantureissa käytetään erittäin pientä laserviivaa yleisten laserpisteiden sijaan. Tämän laserviivan ansiosta optoNCDT 2300LL sopii myös hyvin tarkkaan etäisyyden ja siirtymän mittaukseen kiiltäviltä, huokoisilta ja karkeilta pinnoilta. Johtuen korkeasta, enintään 49 kHz:n mittausnopeudesta, anturia voidaan luotettavasti käyttää nopeissa prosesseissa. Laseranturin parametrointi tapahtuu Ethernet-liitännän välityksellä web-käyttöliittymästä.Web-käyttöliittymässä on tarjolla monia mahdollisuuksia mittausarvojen ja signaalinkäsittelyn säätämiseen.

Ominaisuudet

  1. Mittausalueet (mm): 2 | 10 | 20 | 50

  2. Lineaarisuus enint. 0,6 µm

  3. Erottelukyky enint. 0,03 µm

  4. Säädettävä mittausnopeus enintään 49,140 kHz

  5. Ulostulosignaalit: Ethernet, EtherCAT, RS422, Profinet, EtherNet/IP, analoginen C-Box

  6. Pienen laserviivan erikoisoptiikka

  7. Tarkkoja mittauksia metallipinnoilta ja karkeilta pinnoilta

  8. Kehittynyt tosiaikainen muuttuvien pintojen korjaus A-RTSC

  9. Integroitu ohjauselektroniikka
