thicknessGAUGE 3D
thicknessGAUGE 3D -anturijärjestelmä on tarkoitettu nauha- ja levymateriaalien inline-profiiliarviointiin ja 3D-mittauksiin (esim. pinnoitteiden reunat, hitsaussaumat tai jänneprofiilit). Se koostuu vakaasta kehyksestä, johon on kiinnitetty kaksi skanneria. Skannerit tunnistavat ylä- ja alapintojen profiilit ja mahdollistavat sekä yksittäisten profiilien että yhdistetyn 3D-pistepilven laskennat
Ominaisuudet
- Käytetyt anturit: Laserprofiilianturit punaisella laservalolla
- Mittausalue: 15 mm (paksuus) / enint. 26,8 mm (profiili)
- Resoluutio: 0,2 µm (paksuus) / 1 024 pistettä (profiili)
- Tarkkuus: +/- 1,2 µm
- Mittausnopeus: 500 Hz
- Joustavat sijoitusmahdollisuudet sähkömekaanisen akselin ansiosta
- Automaattinen kalibrointi takaa tasaisen tarkkuuden
Tarkkaa profiili- ja 3D-mittausta linjalla
thicknessGAUGE-anturijärjestelmät kootaan käyttövalmiiksi ja kalibroidaan tehtaalla. Lisäksi laserskannerit on täydellisesti säädetty toisiinsa nähden asennusolosuhteiden osalta, mikä tarjoaa korkean mittaustarkkuuden. Anturijärjestelmä siirretään paikoitusasennosta mittausasentoon. Täysin automaattista kalibrointia varten järjestelmä siirretään takaisin paikoitusasentoon.
Automaattinen laskenta kattavilla konfigurointivaihtoehdoilla

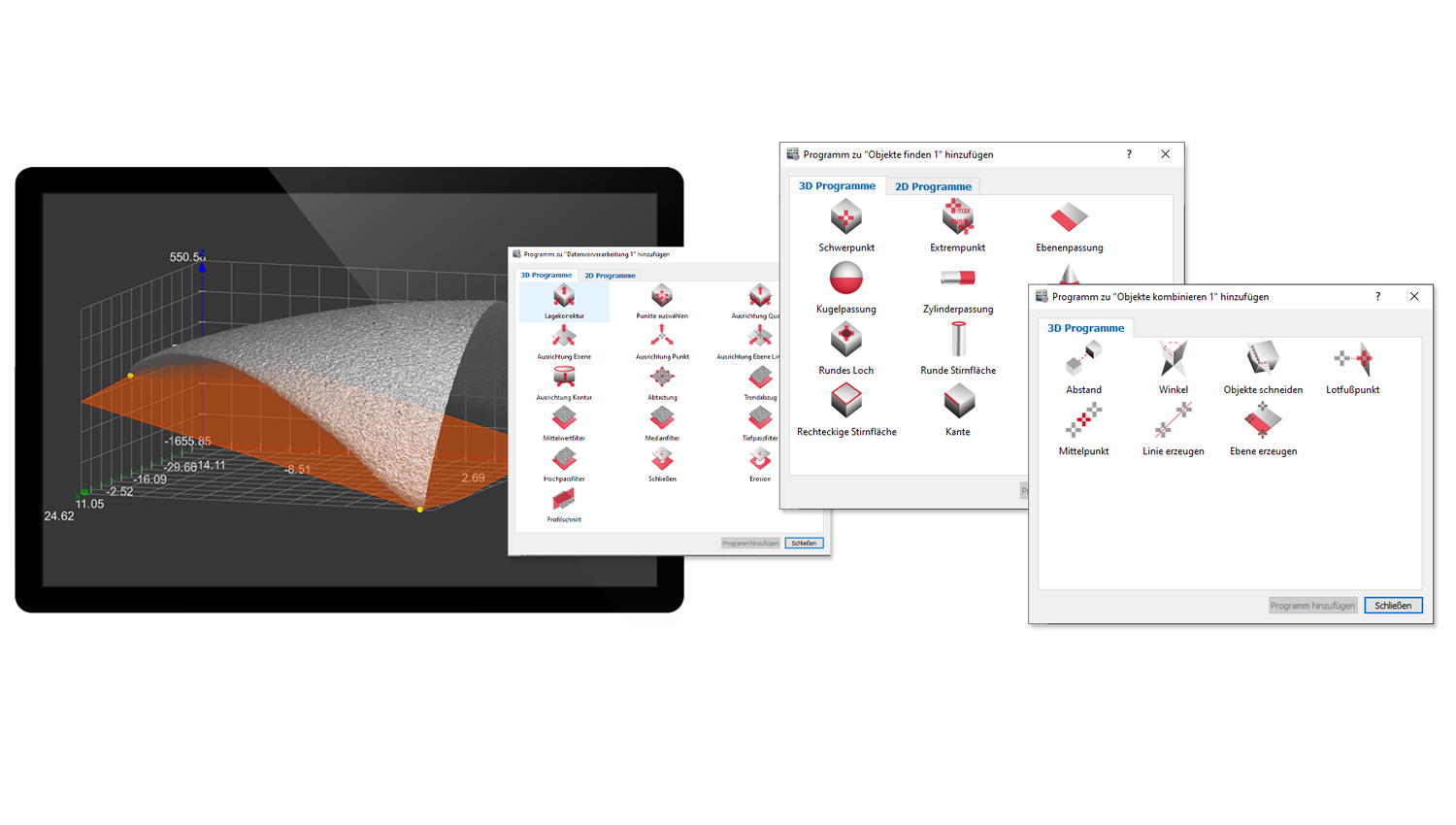

Mittaukset suoritetaan thicknessGAUGE 3D -järjestelmällä automaattisesti. Tämä edellyttää Micro-Epsilonin toimittamaa konfigurointitiedostoa, joka viedään thicknessGAUGE 3D -järjestelmään. Voit luoda yhden tai useamman konfigurointitiedoston käyttäen valinnaista 3DInspect-ohjelmistoa. Ohjelmistossa voidaan valita kaikki parametrit ja useita mittauskohteen geometrioita voidaan konfiguroida myöhemmin tehtävään laskentaan. Ohjelmiston tehokkaat työkalut mahdollistavat pistepilven kohdistuksen ja suodatuksen, intuitiivisen tunnistamisen ja asiaankuuluvien alueiden sekä ohjelmayhdistelmän valitsemisen.
