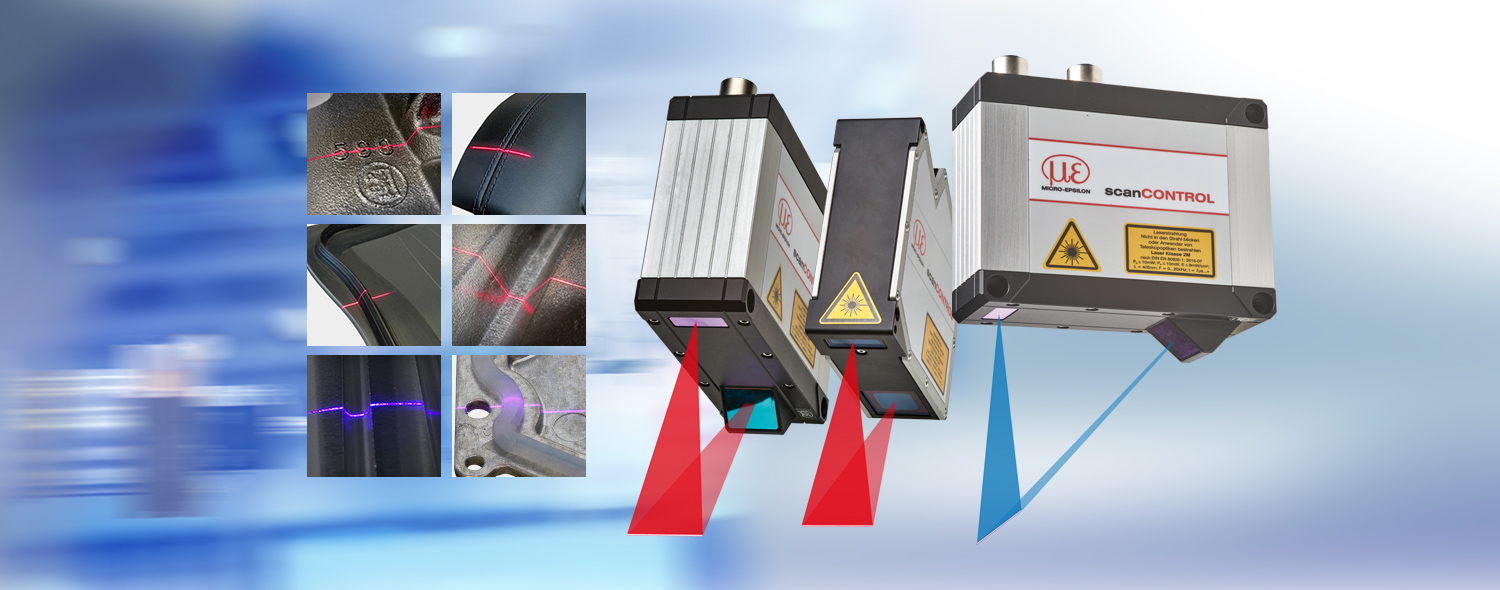

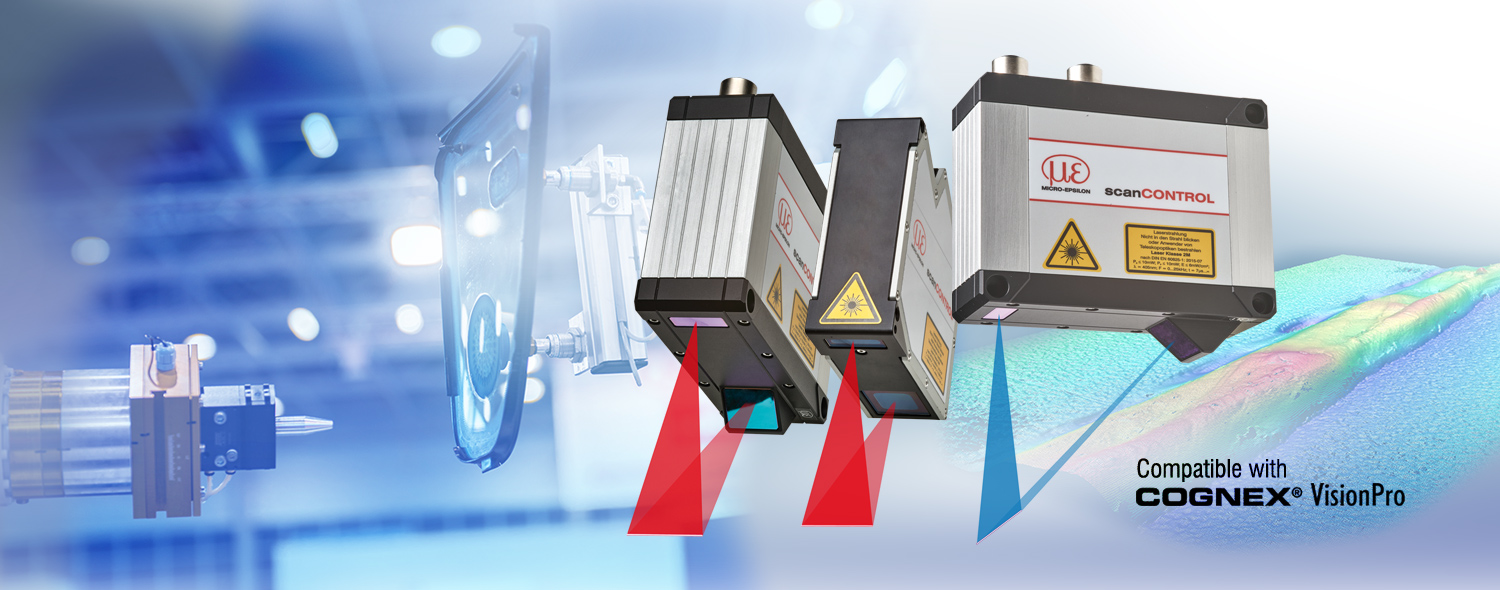

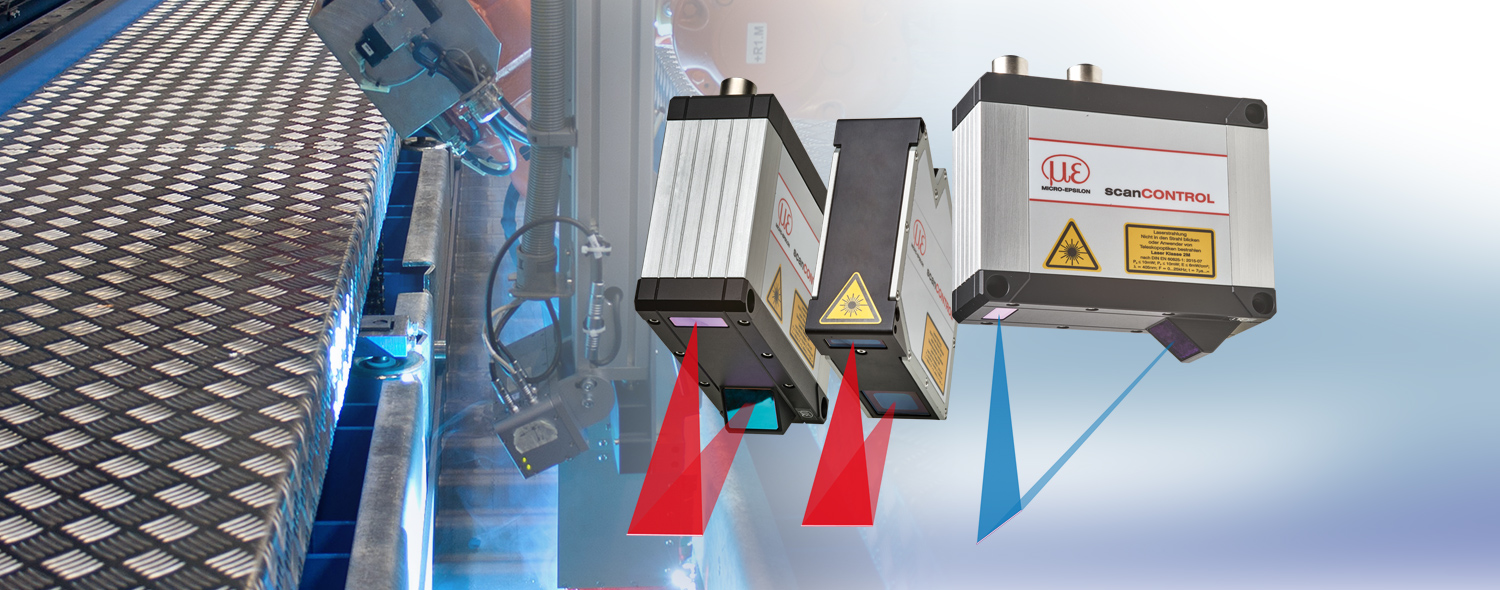

Laserskanneri tarkkoja 2D-/3D-mittauksia varten
Micro-Epsilonin laserskannerit ovat maailman tehokkaimpia profiiliantureita tarkkuuden ja mittausnopeuden suhteen. Ne tunnistavat, mittaavat ja arvioivat kosketuksettomasti erilaisten kohdepintojen profiileja. Saatavilla olevat mallit soveltuvat lukuisiin teollisiin sovelluksiin. Niiden anturipään integroitu älykkyys (scanCONTROL SMART) on ratkaisu monenlaisiin mittaustehtäviin. Integraattoreille on saatavilla malleja asiakkaan omaa ohjelmointia varten. scanCONTROL-profiiliskannerit eivät tarvitse ulkoista ohjauselektroniikkaa.
Ominaisuudet
- Kompakti koko ja integroitu arviointi: ulkoista ohjauselektroniikkaa ei tarvita
- Suuri profiiliresoluutio pienimpienkin yksityiskohtien tunnistamiseen
- Suuri profiilinopeus dynaamisiin mittaussovelluksiin

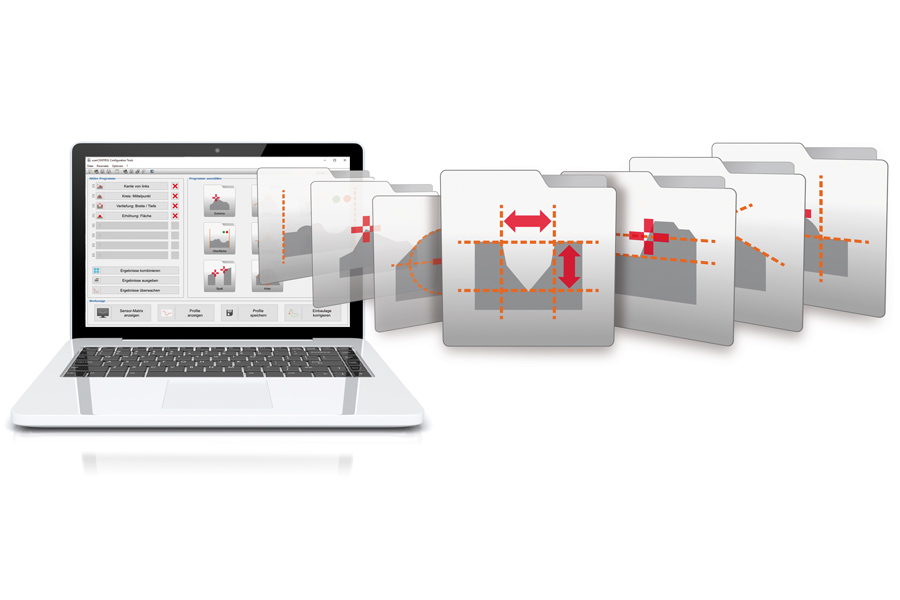

- Tehokas ohjelmisto parametrointiin ja visualisointiin
- SDK:t yksilöllisiin ohjelmistoympäristöihin integroimista varten
- Todistetusti korkea käyttöturvallisuus 24/7-käytössä monen vuoden ajan
Tyypilliset mitatut arvot:

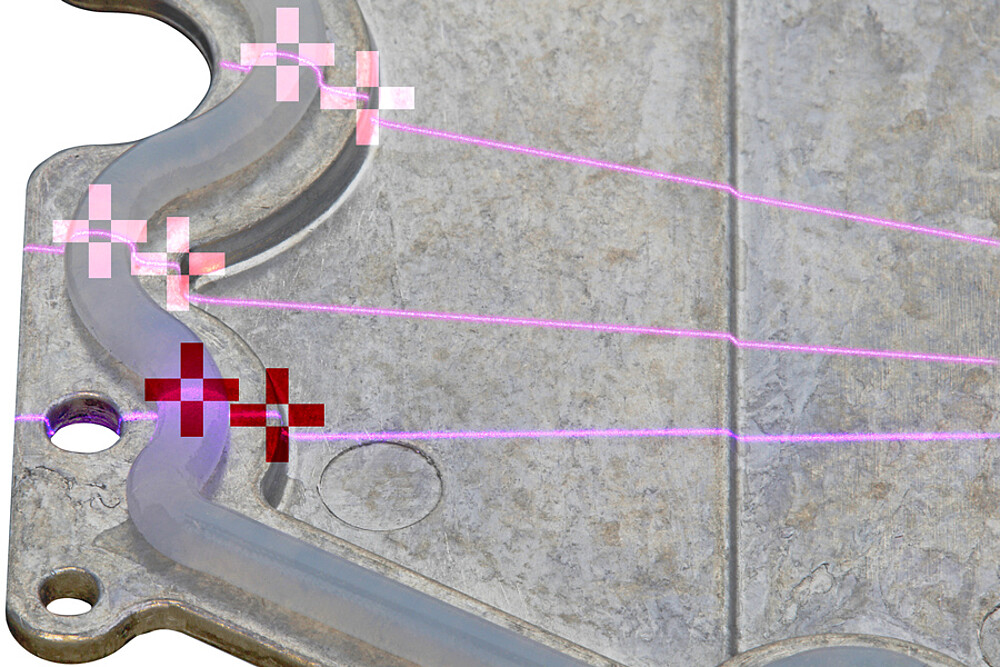

Profiili, leveys, korkeus, syvyys, reuna, ura, helmi, väli, kulma, pyöreys, läsnäolo, tasaisuus, muodonmuutos, tasoitus jne.

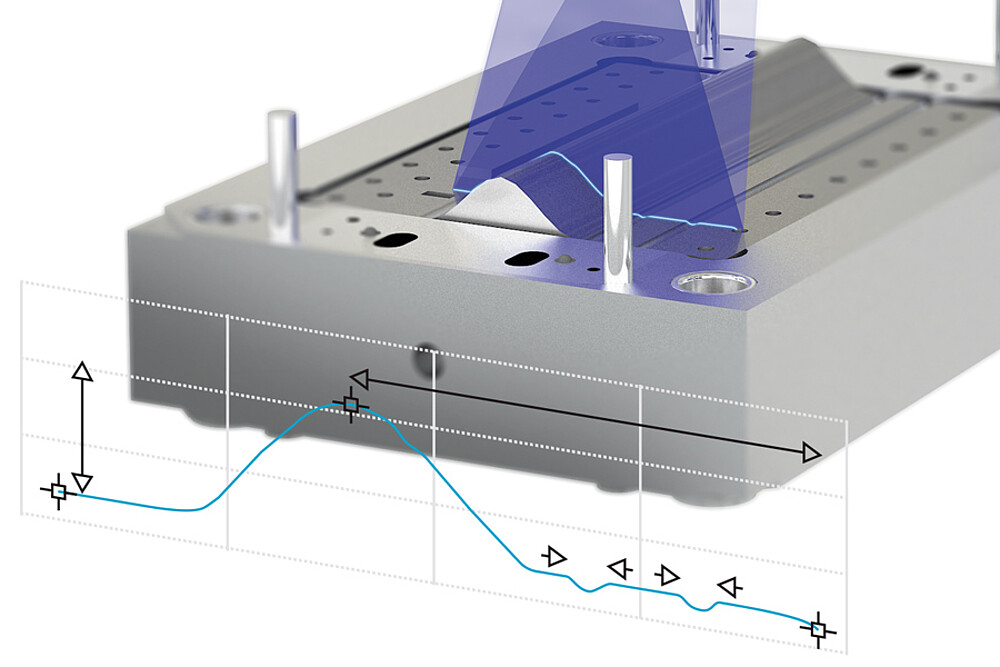

Älykäs SMART-skanneri: runsaasti toimintoja erilaisia mittaussovelluksia varten
Useita malleja monenlaisiin sovelluksiin
Konfiguroi laserskannerisi: Siirry mallin valintaan

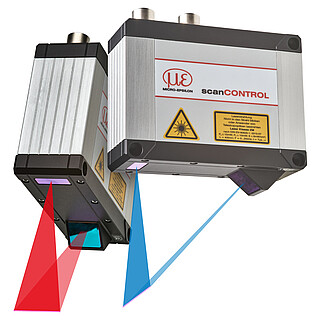

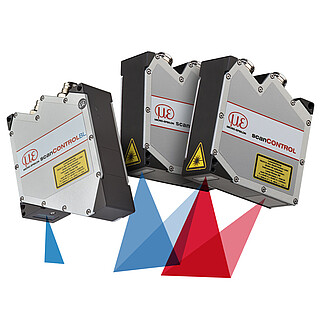

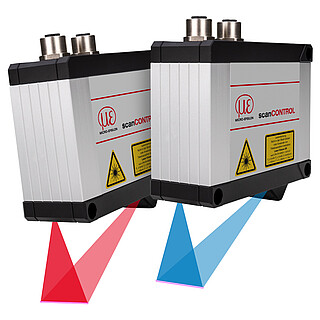

Sinistä ja punaista laseria käyttävät skannerit

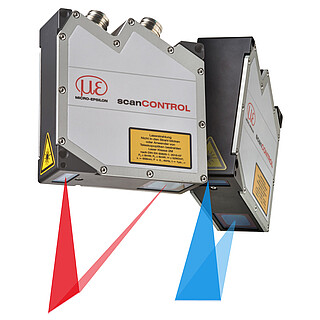

Micro-Epsilonin laserskannereita on saatavana punaisella laserdiodilla. Sinistä laseria käyttävät anturit soveltuvat kuitenkin paremmin kuumana hohtavien metallien sekä läpinäkyvien ja orgaanisten pintojen profiilin mittaamiseen. Sinivioletti lasersäde tarjoaa paremman vakauden, mutta ei tunkeudu mitattavaan kohteeseen.
Kuumana hohtavia mittauskohteita (lämpötila yli 700 °C) sekä läpinäkyviä kohteita kuten lasia ja muovia mittaavat sinistä laseria käyttävät skannerit on suojattu patentilla. scanCONTROL skannerit tarjoavat erinomaisen signaalin vakauden ja tämän johdosta tarkat mittaustulokset tällaisilla pinnoilla.
Kompaktit profiilianturit
Kompakti koko ja keveys avaavat uusia käyttömahdollisuuksia profiilinmittaukseen. scanCONTROL-profiiliantureiden ohjauselektroniikat on integroitu koteloon, jotta kaapelointi olisi yksinkertaisempaa ja mekaaninen integrointi helpompaa. Kompaktin koon ja korkean profiilitaajuuden ansiosta laserprofiilianturit sopivat erinomaisesti dynaamisiin mittaussovelluksiin esimerkiksi tuotannon valvonnassa tai robottiasennuksen prosesseissa.

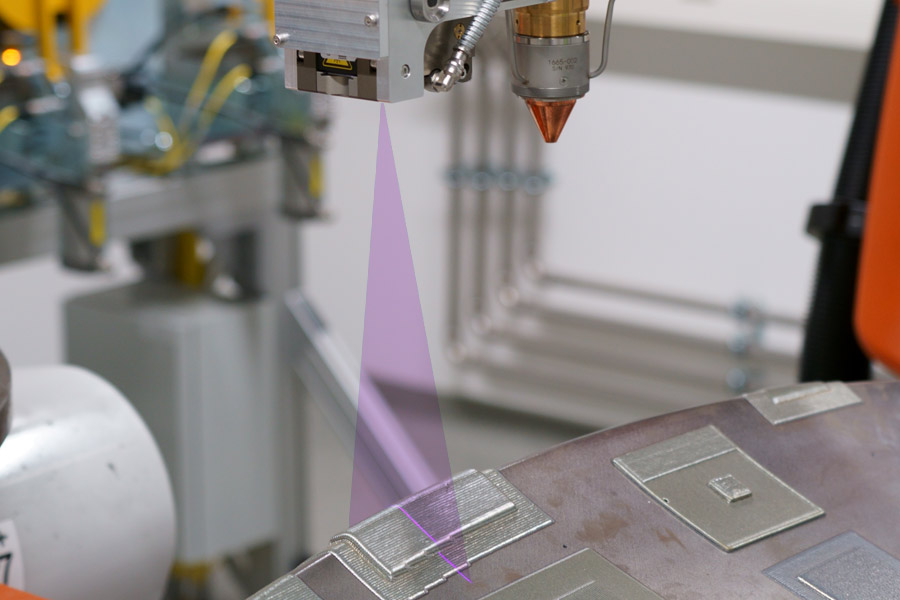

© Picture from Fraunhofer ILT: Automation of hybrid additive production using machine-integrated laser profile sensors as part of the ProLMD project promoted by the German Federal Ministry of Education and Research
Joustava integrointi neljään eri luokkaan
| Laserskannereita raakaprofiilin välitystä varten | Laserskannereita, joissa integroitu profiilin laskenta ja arviointi |
| PROFILE | SMART |
Useita tiedonsiirtomahdollisuuksia
Anturit voidaan integroida helposti olemassa olevaan asiakasohjelmistoon joko saatavilla olevien SDK-pakettien tai GigE Vision -standardin avulla, jonka kaikki scanCONTROL-anturit täyttävät (integrointi kuvankäsittelyohjelmistoon). ScanCONTROL SMART -luokkien anturit voivat siirtää mitatut arvot suoraan ohjausjärjestelmiin käyttäen seuraavia rajapintoja: Ethernet (UDP tai Modbus TCP) RS422 (ASCII tai Modbus RTU) Analogiset, digitaaliset kytkentäsignaalit (ScanCONTROL-lähtöyksiköllä) Profinet, Ethernet/IP, EtherCAT (ScanCONTROL-yhdyskäytävä)
