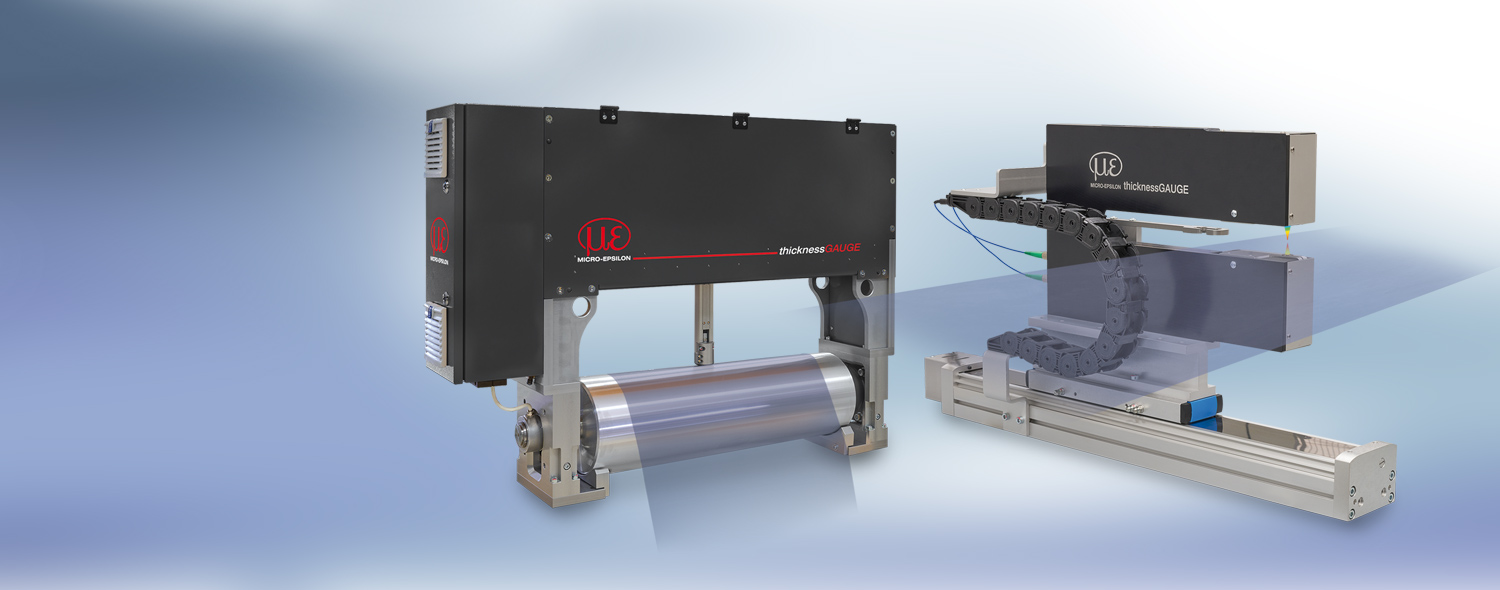

Anturijärjestelmä tarkkaa nauhojen ja levyjen paksuuden mittausta varten
thicknessGAUGE-anturijärjestelmiä käytetään enintään 50 mm:n nauhamateriaalien ja levyjen tarkkaan paksuuden mittaamiseen. Useat mallit erilaisilla anturityypeillä, mittausalueilla ja mittausleveyksillä mahdollistavat erilaisten materiaalien ja pintojen inline-paksuusmittaukset erinomaisella hinta-tehokkuussuhteella.

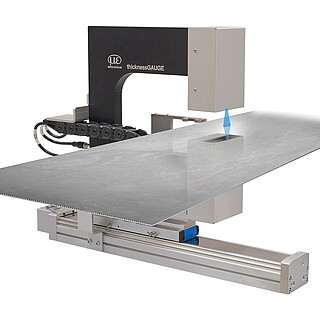

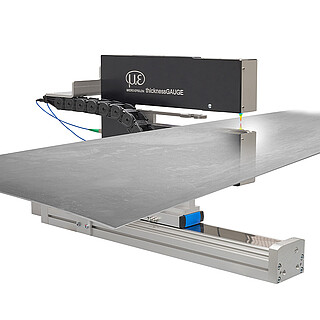

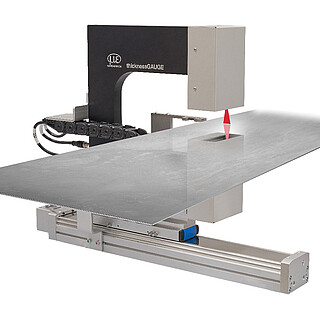

Tähän valmiiseen järjestelmään kuuluu tukeva runko, johon on kiinnitetty kaksi optista etäisyysanturia, jotka tunnistavat mitattavan kohteen paksuuden erotusperiaatteella. Anturit linjataan täydellisesti toisiinsa nähden asennusolosuhteiden mukaisesti. Lisäksi tehtaalla tehtävä paksuuden kalibrointi mahdollistaa tarkat paksuuden mittaukset.

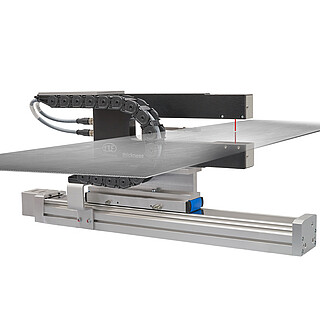

Lineaariakseli siirtää anturijärjestelmän paikoitusasennosta mittausasentoon. Mittausstandardi täysin automaattiselle kalibroinnille on paikoitusasento.
Mallit
Ominaisuudet
- Kompakti kokonaisvaltainen ratkaisu tarkkaan paksuuden inline-mittaukseen
- Sopii monille eri tyyppisille pinnoille ja materiaaleille erilaisten anturiteknologioiden ansiosta
- Liikkuvat anturit lineaariakselilla
- Täysin automaattinen kalibrointi
- 24 V:n syöttö koko järjestelmälle

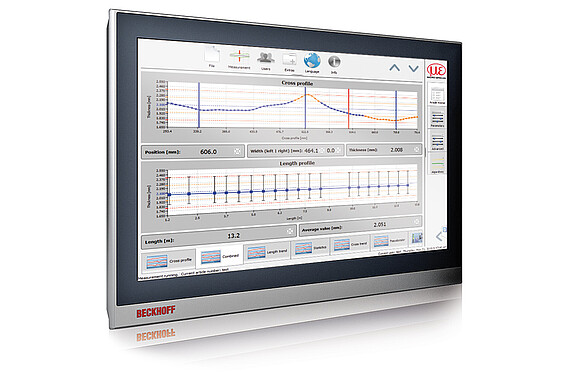

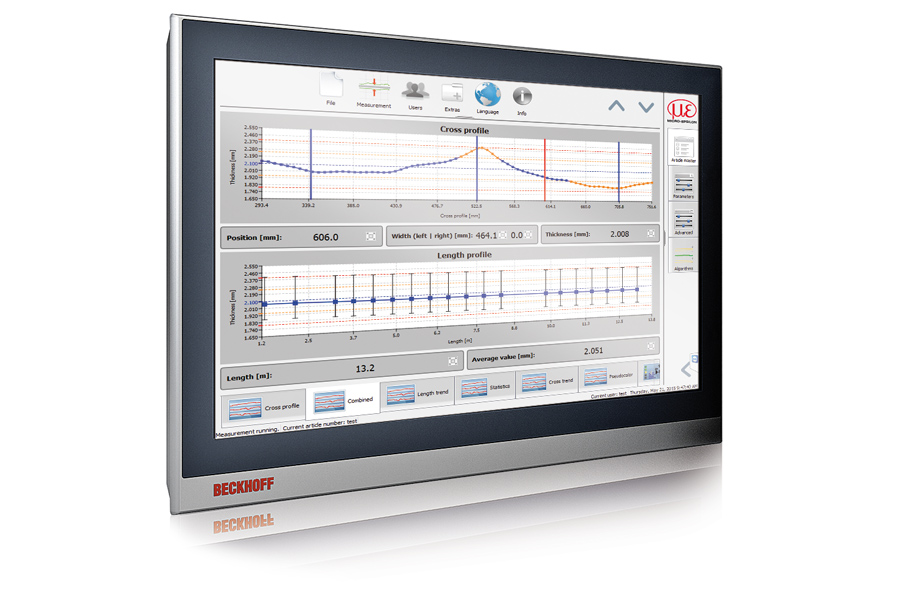

- Integroitu ohjelmisto
- Erinomainen hinta/tehokkuus-suhde
Tarkkaa paksuuden mittausta

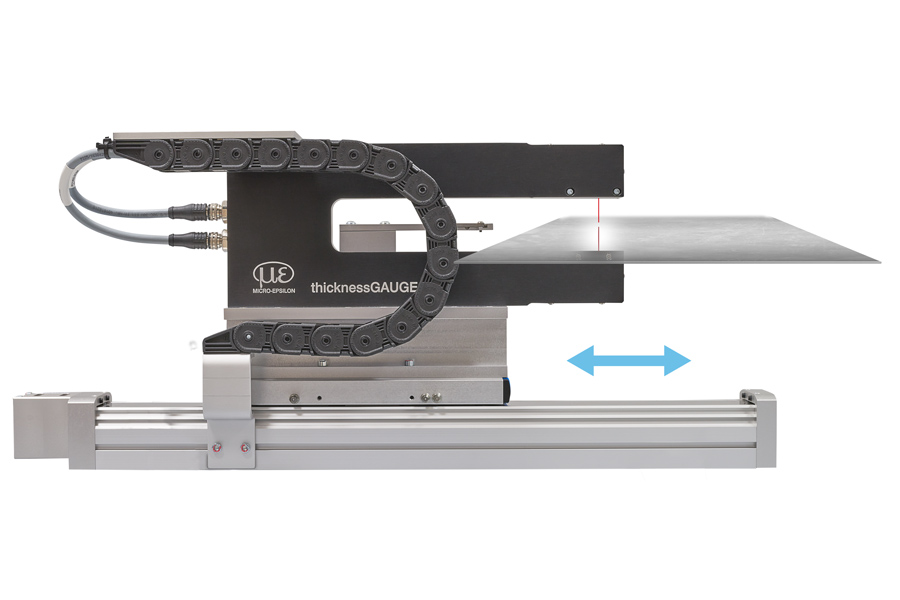

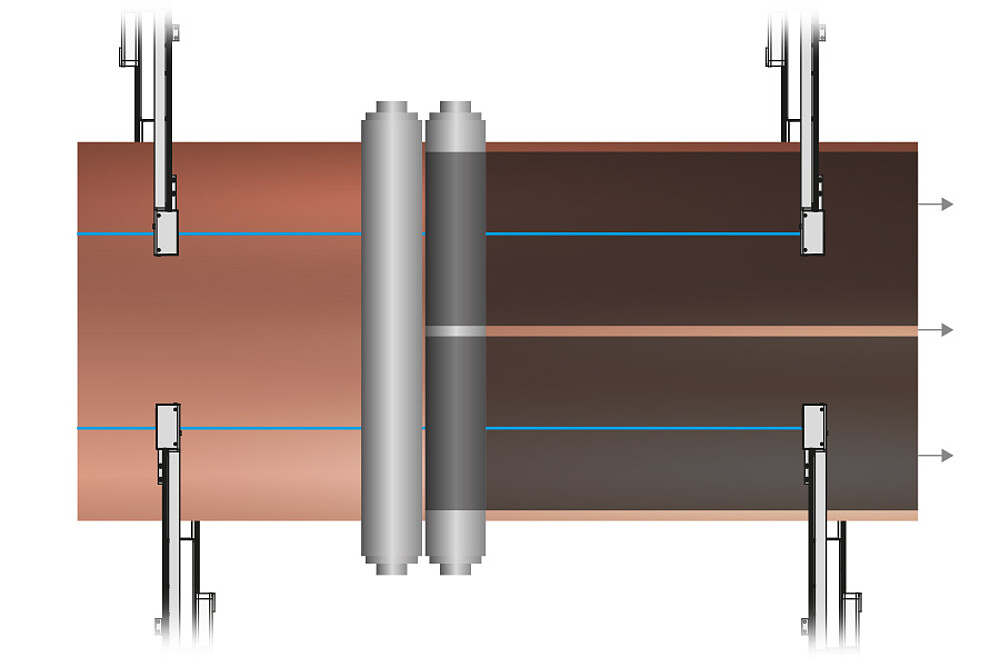

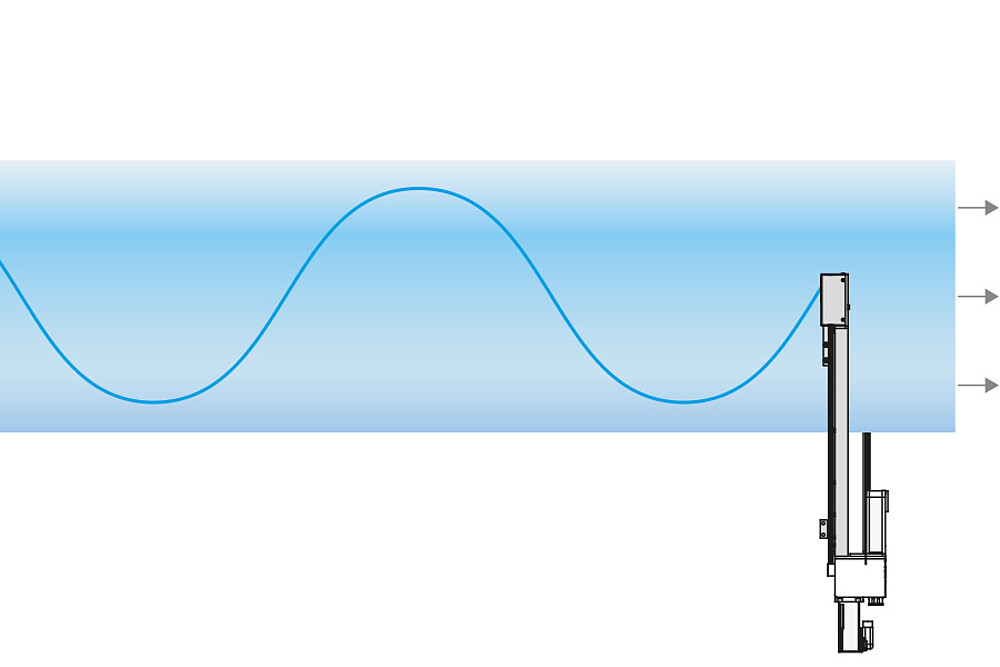

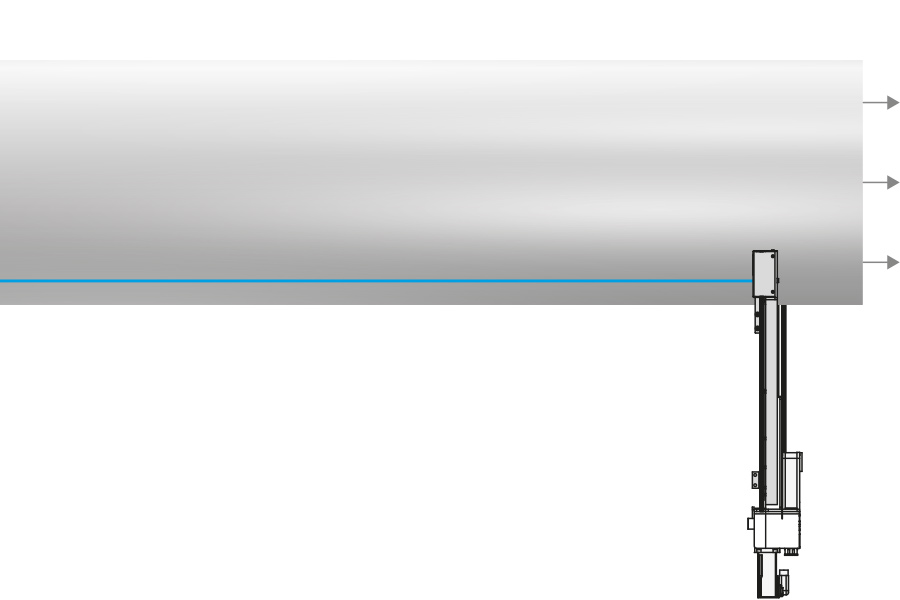

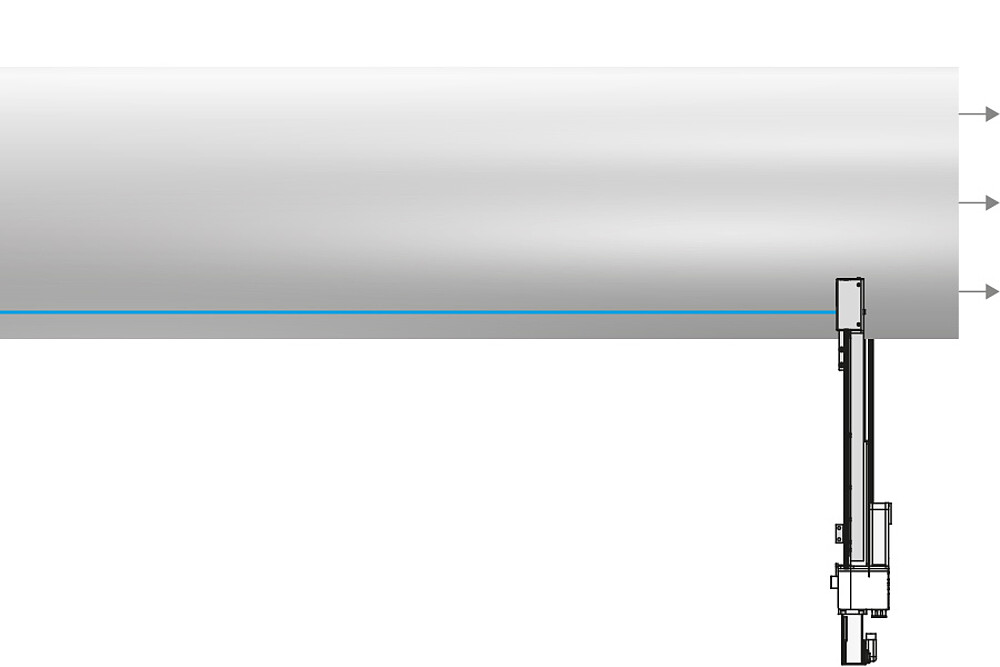

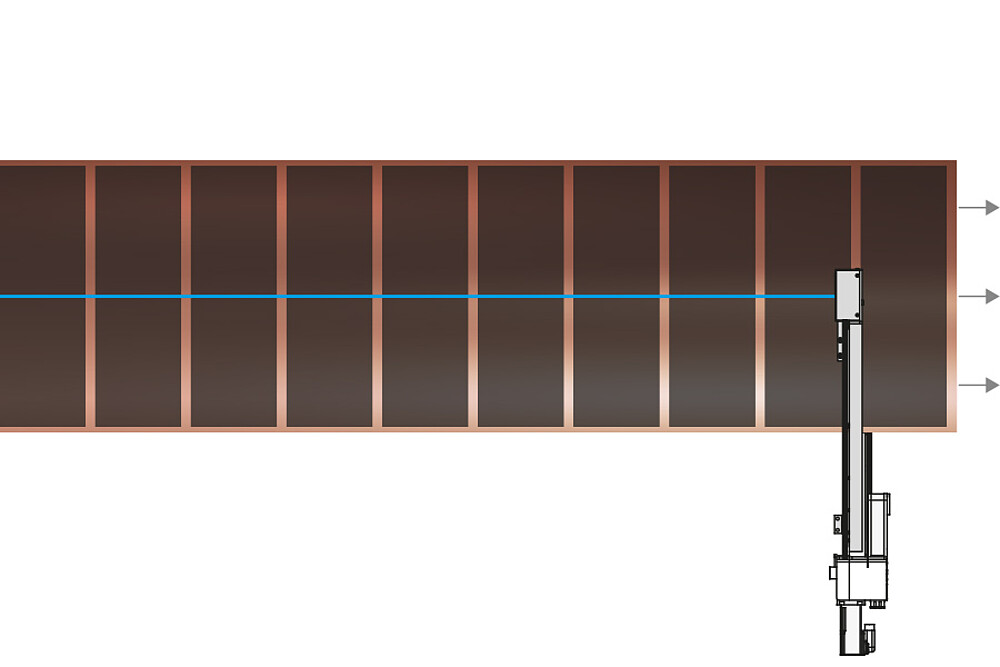

thicknessGAUGE-anturijärjestelmiä käytetään teollisuusympäristöissä tarkkaan nauhojen ja levyjen paksuuden mittaukseen. Sähkömekaanisella käyttölaitteella varustettu lineaariyksikkö mahdollistaa paksuuden mittaukset liikkuvassa tilassa. Vaihtoehtoisesti voidaan käyttää kiinteitä mittauksia keskiviivan mittauksissa (keskustan paksuus) tai reunojen paksuuden mittauksissa.

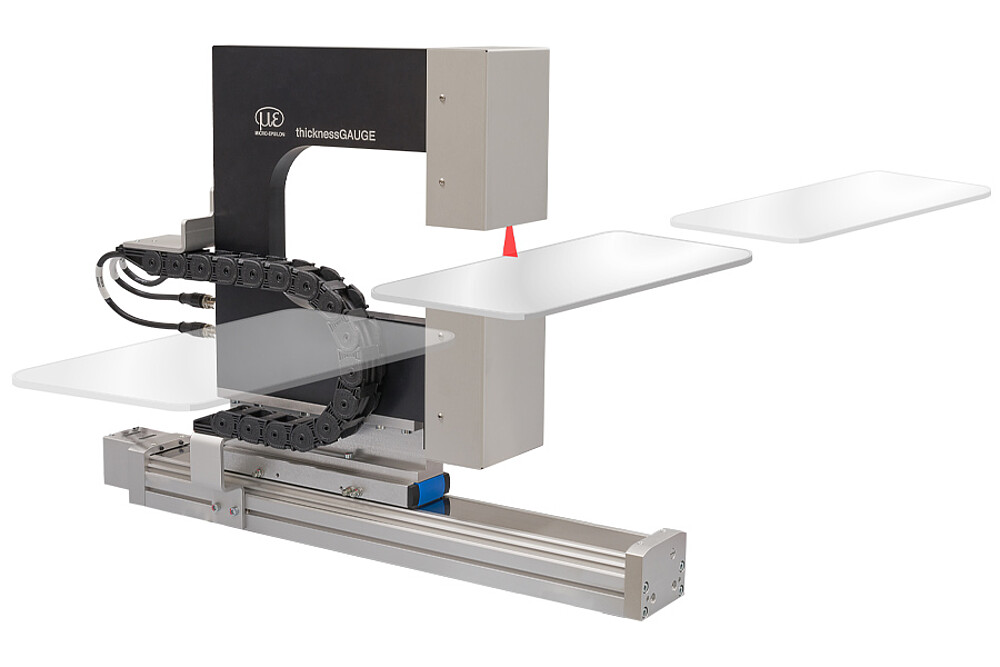

Tarkat profiili- ja 3D inline-mittaukset

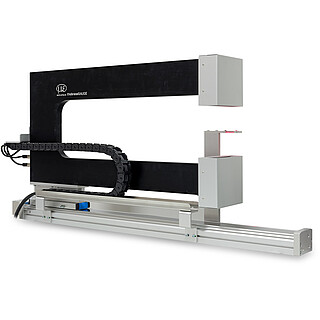

thicknessGAUGE 3D -järjestelmiä käytetään tarkkoihin geometristen muotojen inline-mittauksiin (kalvon kaarevuus, pinnoitteiden reunat tai pussikennojen hitsaussaumat). Anturijärjestelmissä on kaksi laserskanneria. Ne tunnistavat profiilitiedot lineaarisessa liikkeessä, yhdistävät ne kokonaisprofiiliin ja mahdollistavat näin 2D- tai 3D-arvioinnin. Muuttujat, kuten askelkorkeudet, kaarevuudet tai halkaisijat voidaan ohjelmoida vapaasti, jolloin monimutkaiset mittaustehtävät voidaan ratkaista suoraan inline-prosessissa.

Automaattinen kalibrointi ja lämpötilan kompensointi

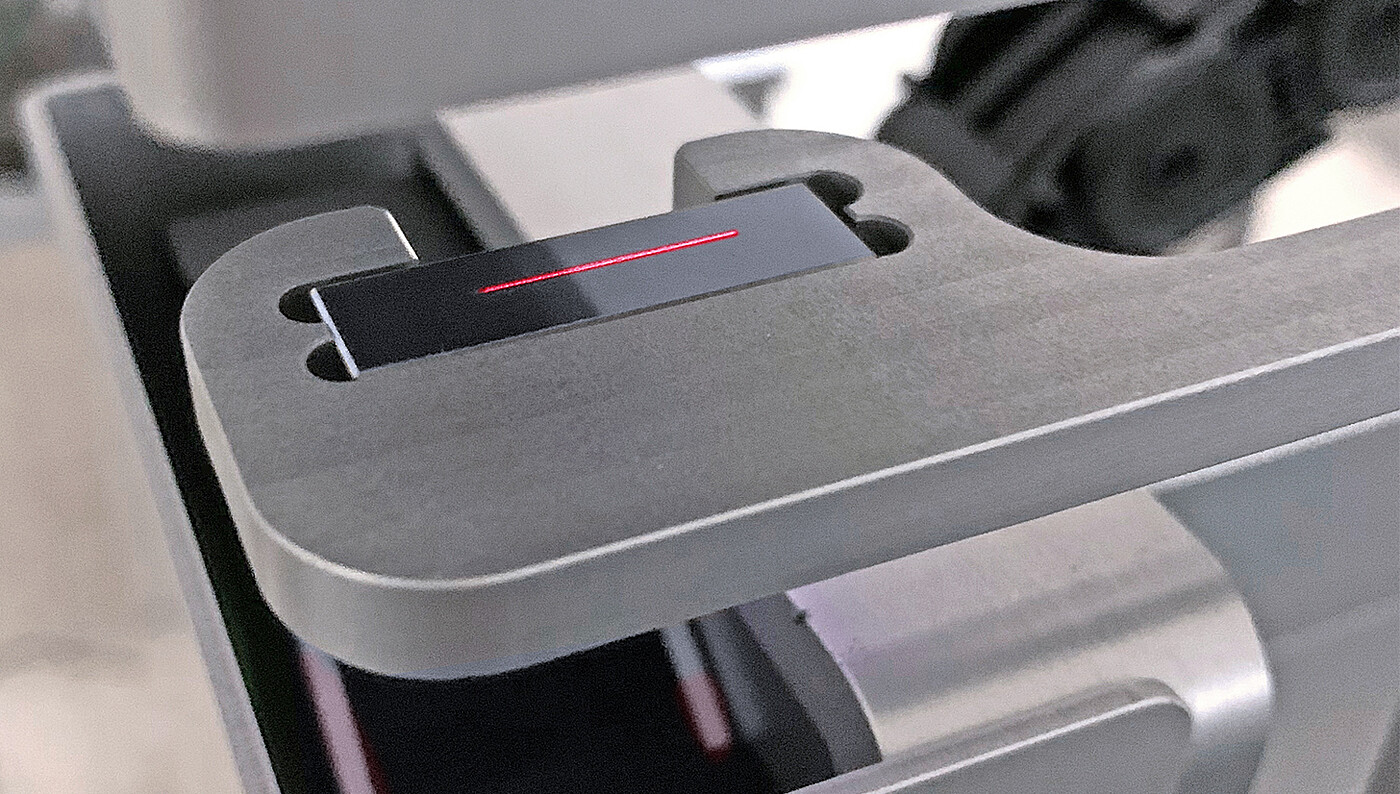

thicknessGAUGE-järjestelmät on varustettu in-situ-kalibroinnilla, jolla voidaan kompensoida esimerkiksi lämpötilavaihteluiden vaikutusta. Kalibrointijaksot ovat yksilöllisesti säädettävissä. Lämpötilan kompensoinnin lisäksi in-situ-kalibrointi mahdollistaa järjestelmän asianmukaisen toiminnan syklisen tarkistamisen milloin tahansa.
100 % laadunvalvonta tuotannon aikana

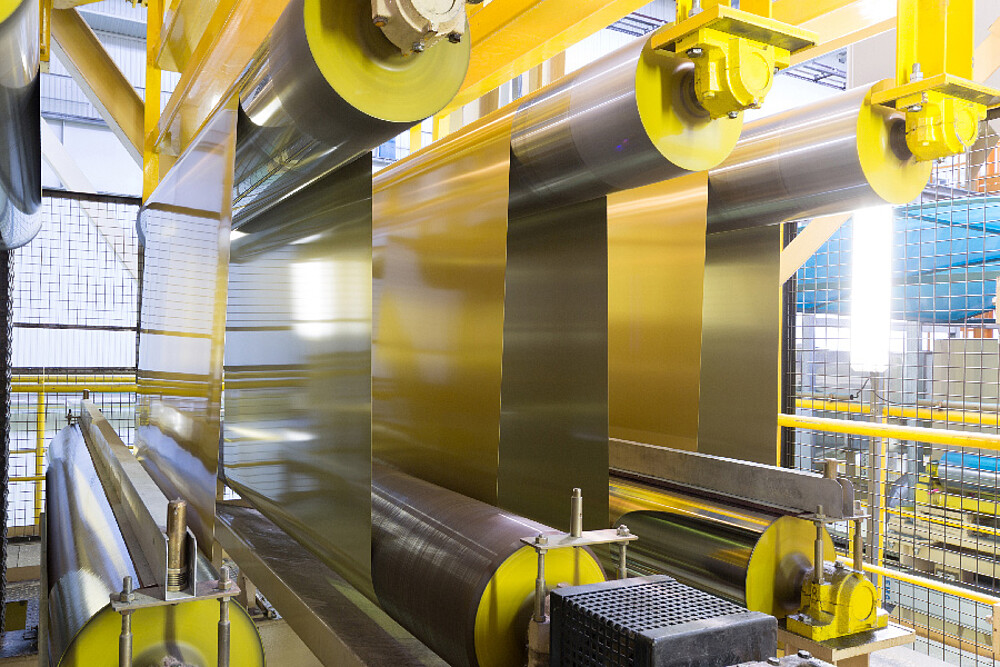

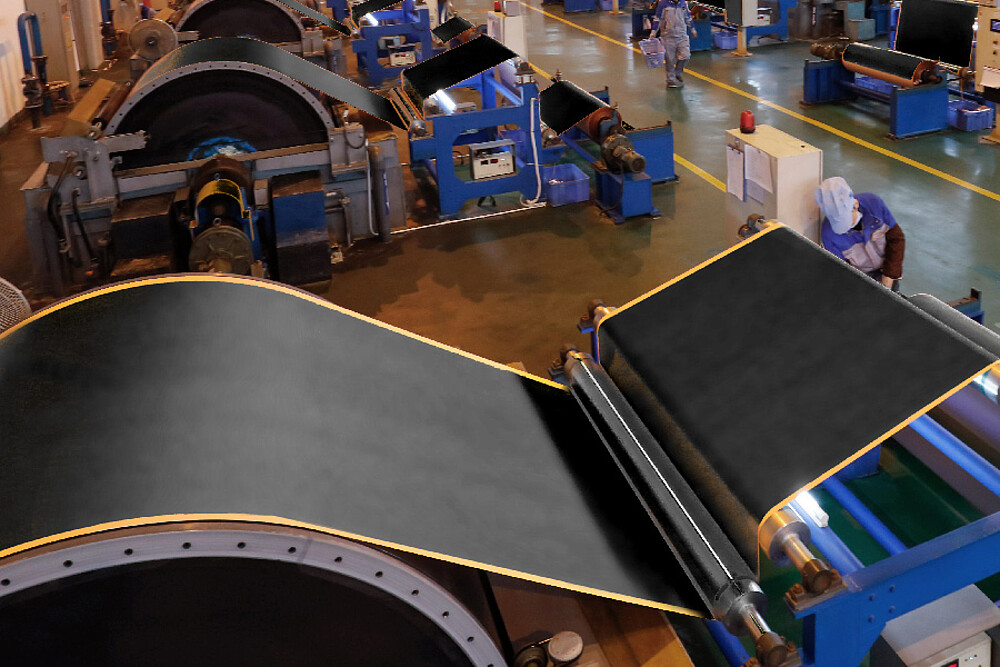

thicknessGAUGE-anturijärjestelmiä käytetään nauhaprosesseissa ja levyntuotannossa. Ne mahdollistavat paksuuden jatkuvan mittaamisen. Korkean tarkkuuden ja älykkään anturitekniikan vuoksi näitä anturijärjestelmiä käytetään monilla teollisuudenaloilla.
