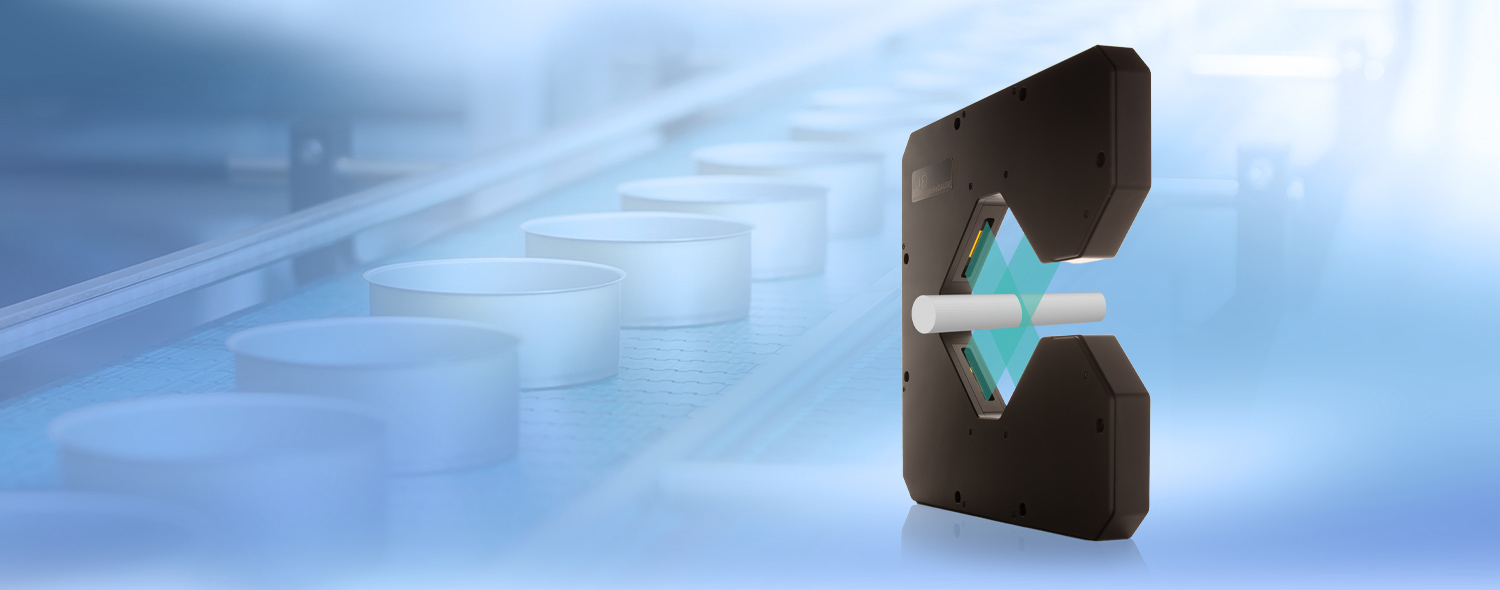

Mittausjärjestelmä profiilin, paksuuden ja sijainnin biaksiaalista mittausta varten

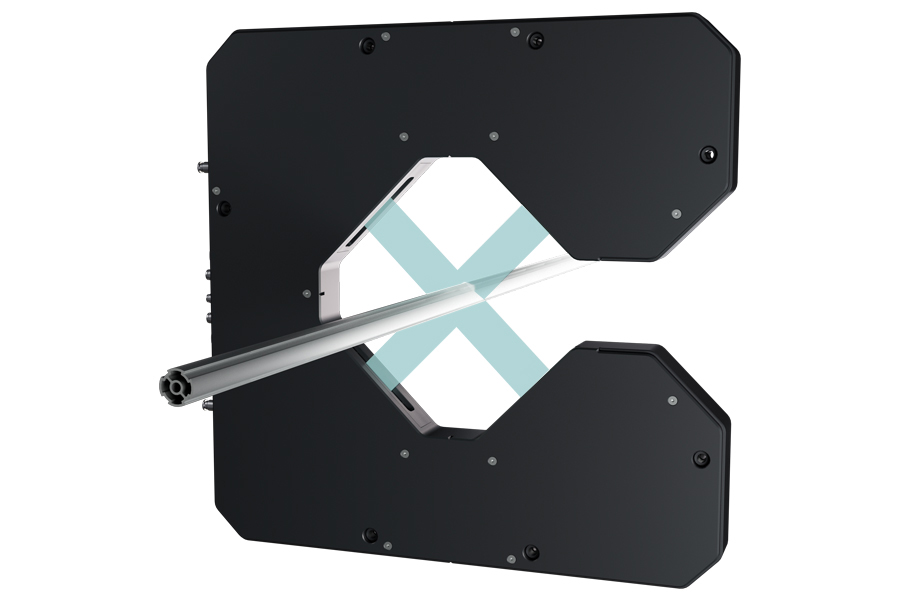

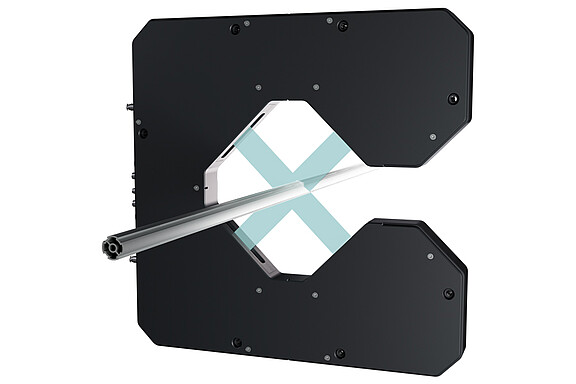

profileGAUGE on tarkka anturijärjestelmä erittäin ohuiden johtimien ja pyörötankojen profiilin, paksuuden ja sijainnin biaksiaalista mittausta varten. Se on suunniteltu teollisuusprosessien inline-mittaussovelluksiin ja tekee vaikutuksen erinomaisella tarkkuudellaan, helpolla integroinnillaan ja korkealla prosessiluotettavuudellaan. Kaksi optista optoCONTROL ODC2700 -mikrometriä on esiasennettu X-muodostelmaan ja ne mittaavat kohdetta samaan aikaan kahdella akselilla. Näin saadaan mitattua tarkat halkaisijan, ääriviivojen ja sijainnin arvot myös korkeilla prosessinopeuksilla.
Asiakas voi tehdä molempien akselien tilastollisten arvojen laskennan ja jatkokäsittelyn erikseen ohjausjärjestelmällä tai korkean tason arviointijärjestelmällä. Tämän vuoksi profileGAUGE voidaan integroida optimaalisesti käytössä oleviin laadunvalvonta- ja ohjauskonsepteihin. Liitännät ovat käteviä teollisia Ethernet-liitäntöjä. Myös vakioprotokollia, kuten TCP, UDP ja FTP tuetaan myös. Tämä varmistaa järjestelmän helpon integroinnin käytössä oleviin väyläjärjestelmiin ja tiedonsiirron ohjausjärjestelmien kanssa.
Ominaisuudet
- Tarkkaa biaksiaalista halkaisijan, profiilin ja sijainnin mittausta
- Plug & play -ratkaisu: esikoottu, linjattu ja johdotettu
- Synkronoitu ja asynkroninen käyttö mahdollista
- Rinnakkainen lähetys sensorTOOL-ohjelmiston kautta
- Kulman mittaus ja mittauskohteen aktiivinen kaltevuuden korjaus
- Paras mahdollinen joustavuus monipuolisten kenttäväyläliitäntöjen ansiosta: Ethernet / EtherCAT / RS422 / EtherNet/IP / PROFINET
- Erinomainen valinta inline-laadunvalvontaan suurilla prosessinopeuksilla
Tarkkaa halkaisijan mittausta jopa 30 µm:n tarkkuudella
profileGAUGE-järjestelmät tunnistavat erittäin pienet, jopa 30 µm:n halkaisijat. Tämän vuoksi järjestelmä sopii erinomaisesti erittäin ohuiden johtimien ja pienten pyöreiden profiilien mittaamiseen, myös kun kyseessä on erittäin herkkä materiaali ja suuri prosessinopeus.
Aktiivisesta kaltevuuden korjauksesta on tässä paljon hyötyä. Älykäs arviointitoiminto tunnistaa mittauskohteen kaltevuudet. Sisäiset ohjauselektroniikat säätävät mitatun arvon kohteen todellista kaltevuutta vastaavaksi. Tämä estää tehokkaasti kaltevuudesta aiheutuvat mitattujen arvojen poikkeamat – erityisesti dynaamisissa tuotantoprosesseissa. Kaltevuuden korjaus toimii myös täydellä 5 kHz:n mittausnopeudella ja se on saatavilla ulkohalkaisijan, johtimien ja ääriviivojen mittausohjelmiin.
Suuri mittausnopeus kaikille kohteille
Tarkat mittaustulokset voidaan lähettää jopa 5 kHz:n mittausnopeudella. Lisäksi integroidut ja tehokkaat ODC2700-mikrometrit sopivat moniin erilaisiin mittaustehtäviin, pintojen ominaisuudet eivät juurikaan vaikuta niihin, ja ne ovat varsin immuuneja häiriöille, kuten ympäristön valolle.

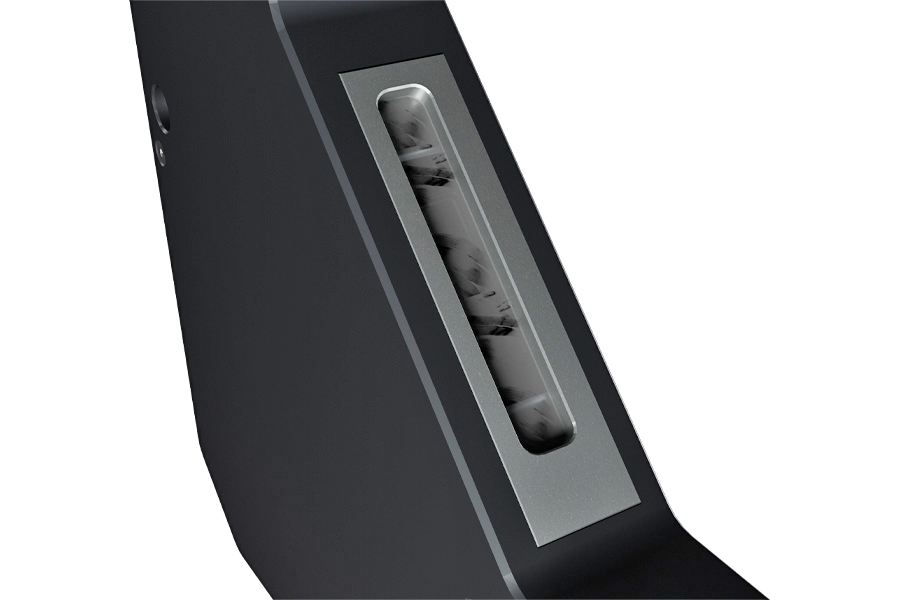

Älykäs likaantumisen tunnistus parantaa käyttöturvallisuutta
profileGAUGE-järjestelmissä on käytössä integroitu reaaliaikainen tietojen analyysi, joka tunnistaa ja kompensoi optiikan likaantumisen aikaisessa vaiheessa. Tämä estää mittaustulosten vääristymistä ja auttaa vähentämään mikrometrin seisokkiaikoja tai toimintahäiriöitä. Näin tuotanto on jatkuvasti turvallista ja mittausarvot luotettavia.
Järjestelmä ilmoittaa likaantumistason pyynnöstä, esimerkiksi määräaikaishuoltojen yhteydessä. Tiedot tarjotaan kätevästi integroitujen liittymien käyttä ja mahdollistavat ennakoivan huollon. Älykäs arviointitoiminto tunnistaa pienenkin likaantumisen sekä lasilla että säteen reitillä. Pienimmätkin pölyhiukkaset tai öljyroiskeet, joita ei paljaalla silmällä voi erottaa, tunnistetaan luotettavasti.
Järjestelmä voi lähettää likaantumisesta kolmella tasolla:
- Puhdas: Koko mittausalueella ei ole havaittu likaantumista
- Rajoitettu: Likaantumista on havaittu huomioimattomalla alueella
- Likaantunut: Likaantumista havaittu merkittävällä alueella
Lisätyllä suojauksella varustetut versiot

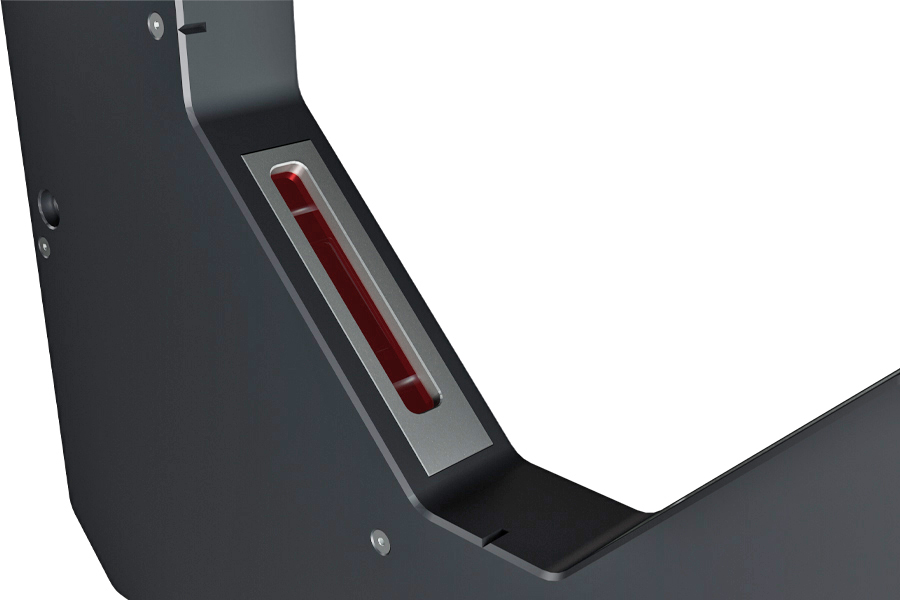

profileGAUGE-järjestelmä on tilattavissa ylimääräisillä suojavarusteilla, jotta sitä voidaan käyttää vaativissa teollisuusympäristöissä. Näin varmistetaan tarkkuus vaikeissakin olosuhteissa. Suojalasi auttaa estämään mikrometrin optiikan vauriot ankarissa olosuhteissa. Ilmanpuhdistuskaulus pitää LED-säteen reitin puhtaana. Se puhaltaa pois pölyn, hiukkaset ja muun lian, ennen kuin ne voivat asettua optisiin komponentteihin tai vaikuttaa mittaustulokseen.
