Tehokas mikrometri vaativimpiin sovelluksiin

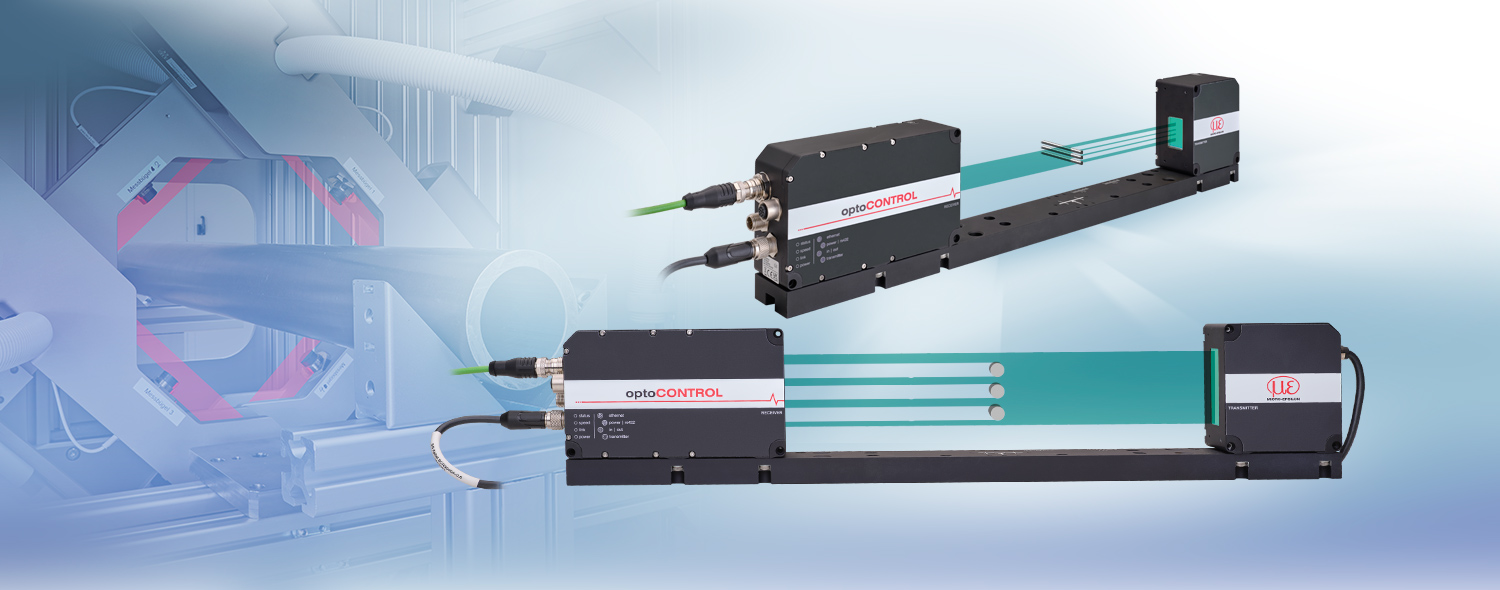

optoCONTROL 2700 on kompakti LED-mikrometri tarkkoihin halkaisijan, välien, reunojen ja segmenttien mittauksiin. Mikrometrille on ominaista erittäin suuri tarkkuus ja mittausnopeus. Koska ohjauselektroniikka on integroitu vastaanottimeen, kaapelointi- ja asennustyöt on saatu minimoitua.

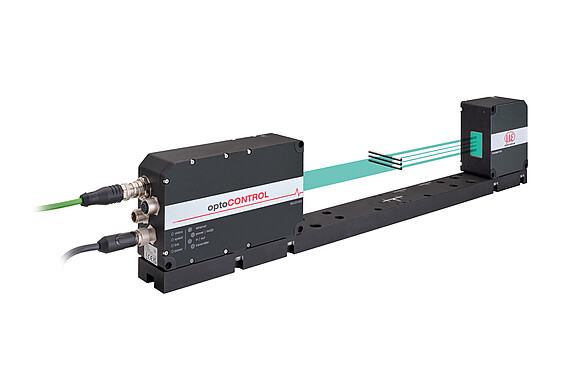

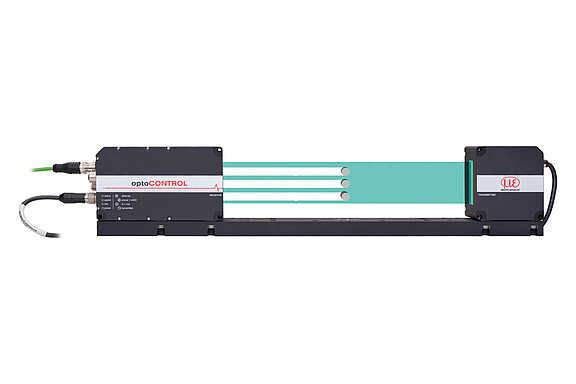

Kaksi mallia, joiden mittausalueet ovat 10 ja 40 mm, avaavat lukuisia sovellusalueita automaatiossa ja laadunvarmistuksessa. Aktiivisenkallistuksenkorjauksen ansiosta myös jopa 45° kallistuneet kohteet havaitaan erittäin tarkasti. Konfigurointi tapahtuu kätevästi verkkoliittymän kautta, ja se mahdollistaa parametrien asettamisen videosignaalia, suodatinta ja erilaisia mittaustiloja varten. Asetustilassa voidaan käyttää varjokuvaa jonka avulla mitattavan kohteen linjaaminen on yksinkertaista. Erinomainen hinta-laatusuhde täydentää paketin.
Ominaisuudet
- Mittausalue: 10 | 40 mm
- Alle mikrometrin resoluutio 10 nm
- Pienimpienkin kohteiden mittaus 0,05 mm:stä alkaen
- Lineaarisuus ≤ 0.5 µm
- Altistusaika: 8.5 µm
- Aktiivinen mitattavan kohteen reaaliaikainen kallistuksen korjaus
- Kohteen kulman mittaus valonsäteessä XY-tasossa
- Kuusi esiasetusta tavallisia mittaustehtäviä varten
- Konfigurointi web-liittymän kautta

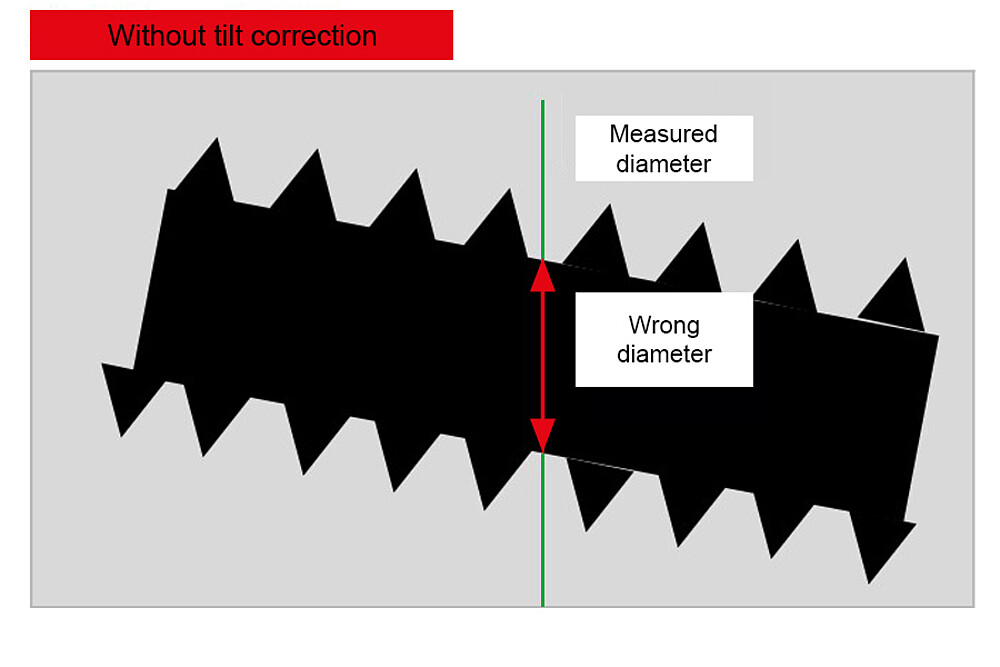

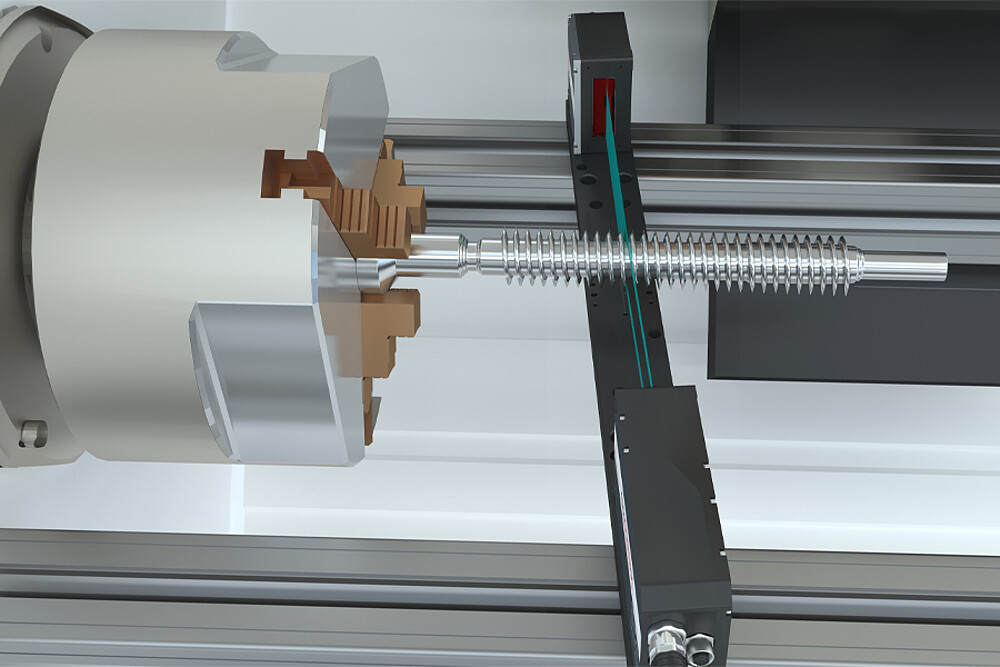

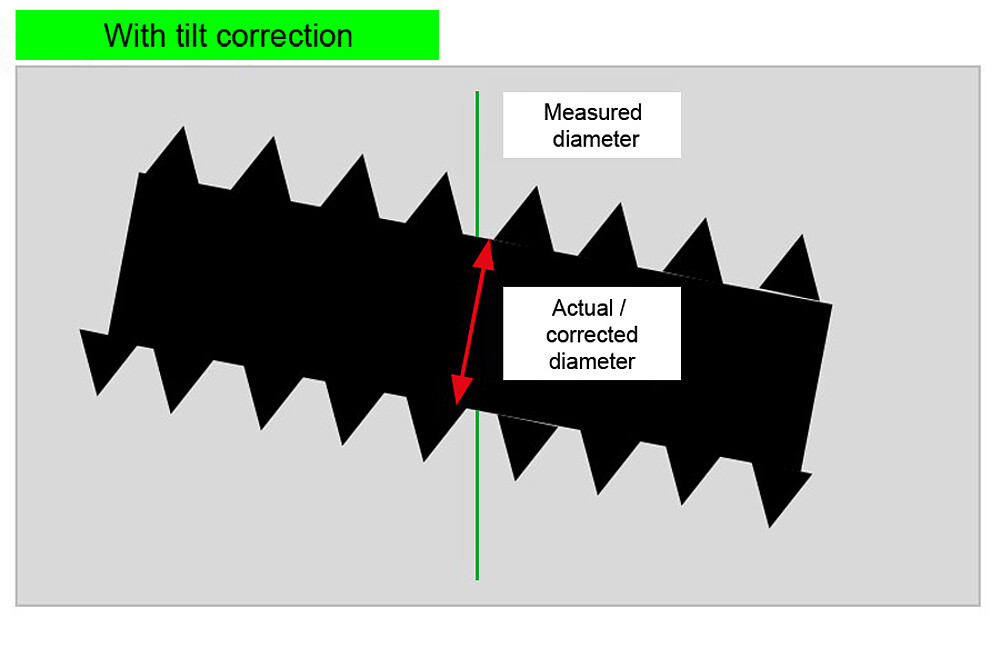

Aktiivinen mitattavan kohteen kallistuksen korjaus
optoCONTROL 2700 tunnistaa mitattavan kohteen tarkan linjauksen ja kulman. Integroidun arvioinnin ansiosta mittausarvo säädetään automaattisesti mitattavan kohteen kallistuksen mukaisesti. Näin voidaan lähettää tarkka mittausarvo. Kallistuksen korjaus on saatavilla halkaisijan mittausohjelmiin. Havaittu kuva voidaan lähettää verkkoliittymän kautta ja tarkistaa visuaalisesti.

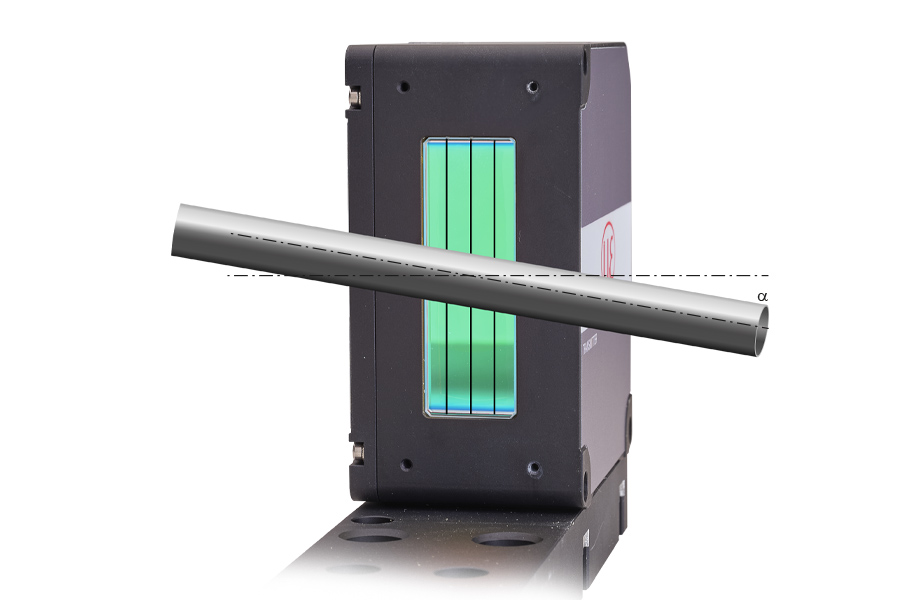

Kohteen kulman mittaus
Jos kohteet eivät ole tarkalleen 90° kulmassa mittausalueella, optoCONTROL 2700 voi määrittää ja lähettää kallistuksen jopa 45° kulmaan saakka.
Helppo käyttää verkkoliittymän kautta ja käytössä on esiasetukset tavallisia sovelluksia varten
optoCONTROL 2700 -mikrometrin koko konfigurointi tehdään ilman ylimääräistä ohjelmistoa helppokäyttöisen verkkoliittymän kautta. Verkkoliittymään on pääsy Ethernet-liitynnän kautta ja se mahdollistaa helpon ja nopean asetusten tekemisen esimerkiksi keskiarvolaskennan, mittausnopeuden tai esiasetusten osalta ja tarjoaa kattavat parametrointivaihtoehdot joka mittaustehtävää varten. Yhdellä napsautuksella tallennetut esiasetukset mahdollistavat anturin nopean ja helpon parametroinnin tiettyä mittaustehtävää varten.

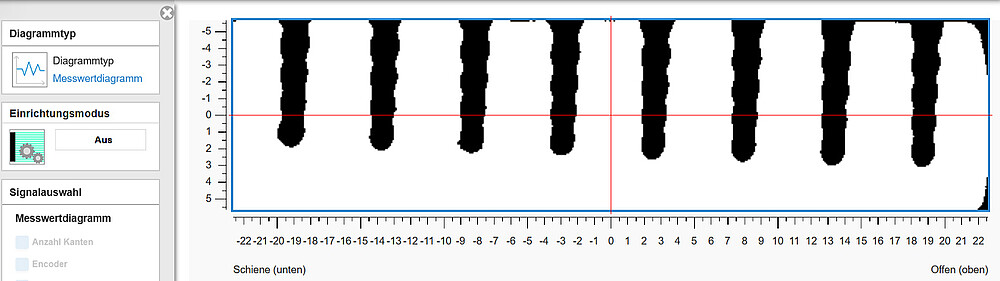

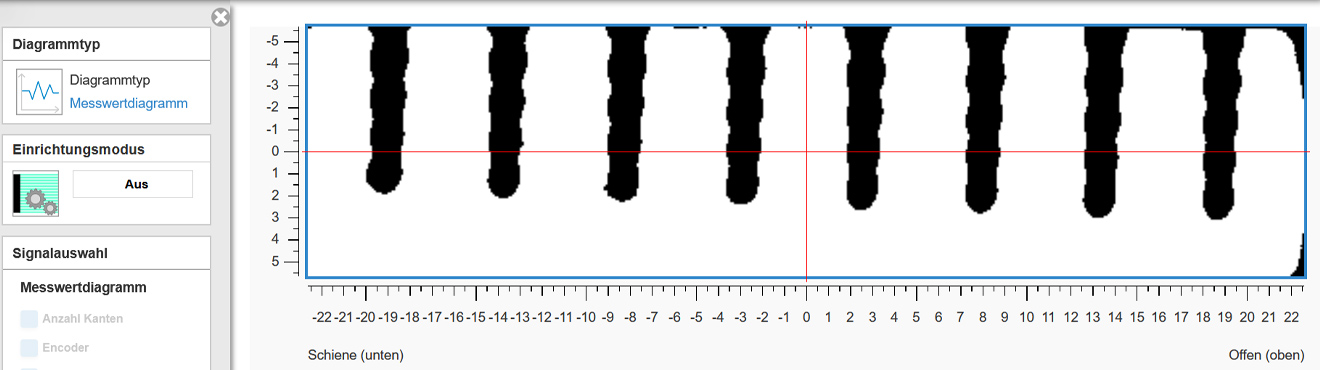

Mustavalkoisen kuvan avulla on helppo tehdä linjaus mitattavan kohteen kanssa
Asetustilan ansiosta mitattavan kohteen tarkka asemointi valonsäteessä on helppoa ja nopeaa. Mitattava kohde on helppo asemoida integroidun mustavalkoisen kuvan avulla. Tämä säästää aikaa ja vaivaa asetuksia tehtäessä ja tarkkaa sijaintia säädettäessä. Mittausalueen keskikohta näytetään molemmilla akseleilla punaisella viivalla.

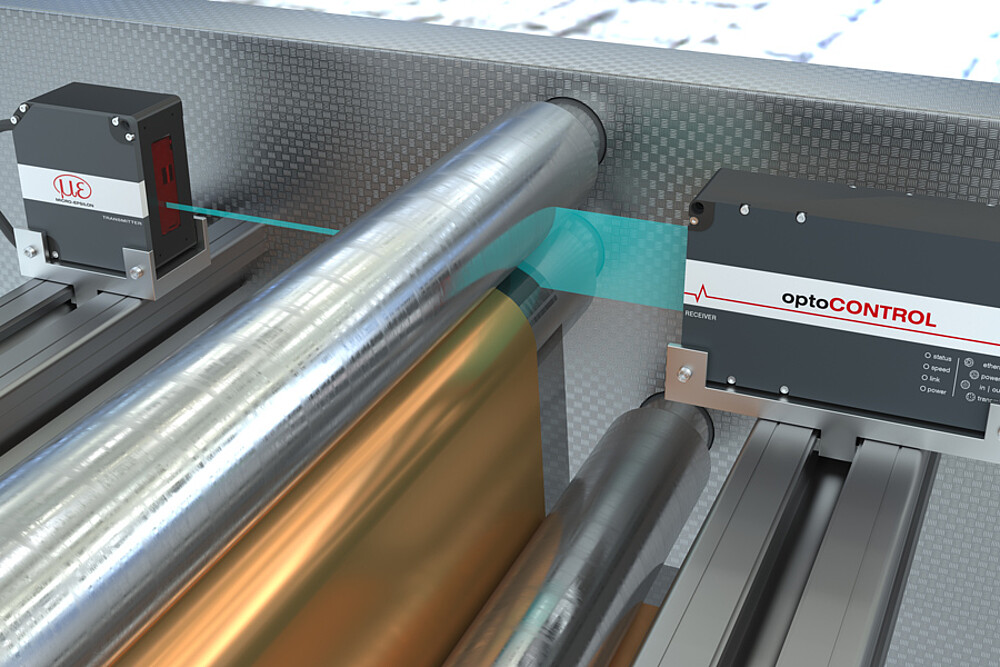

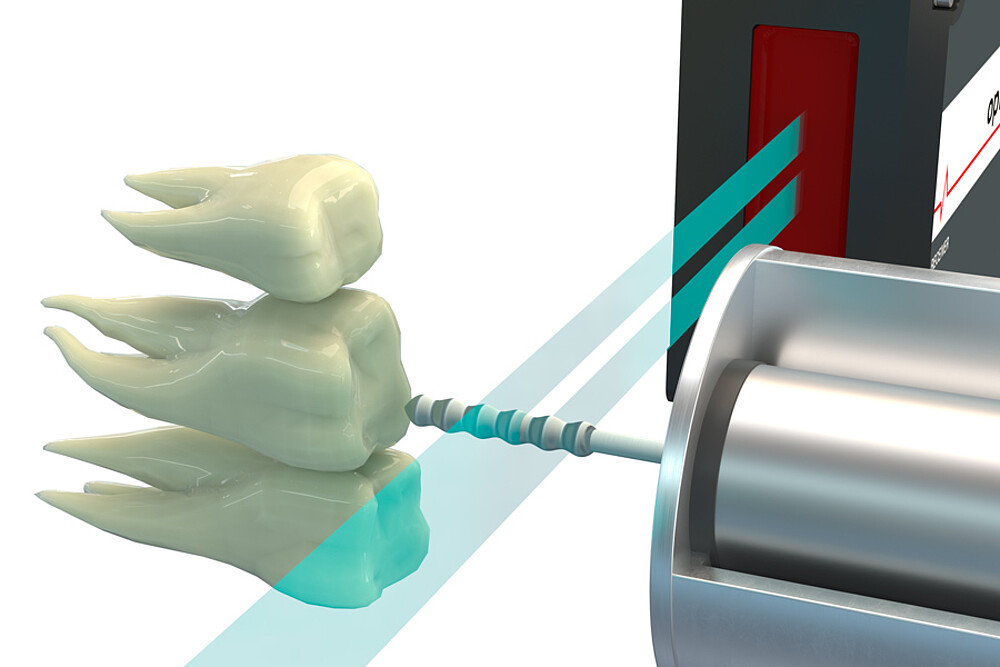

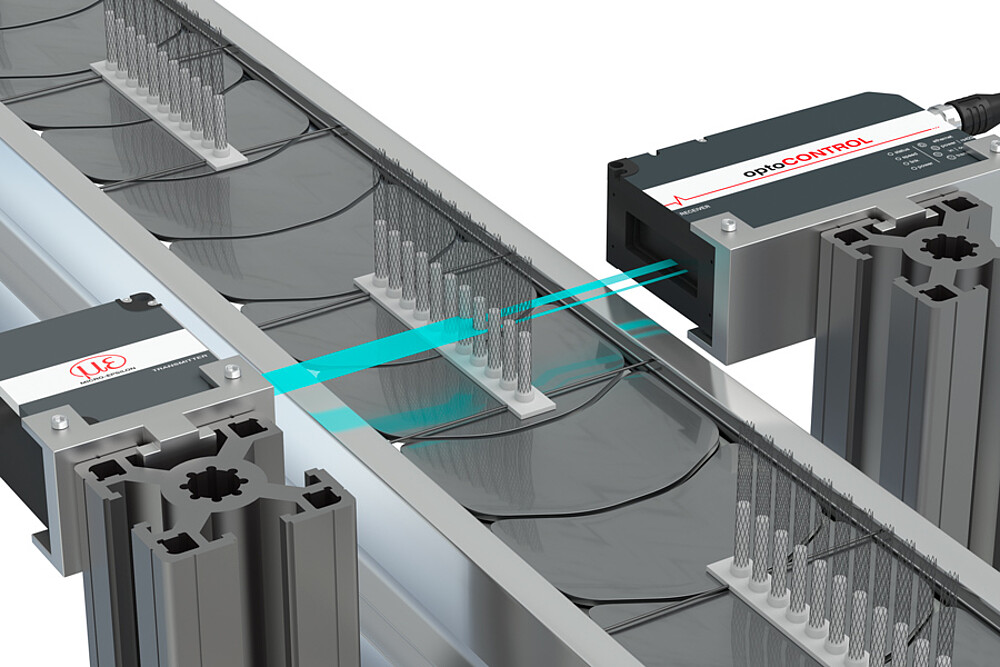

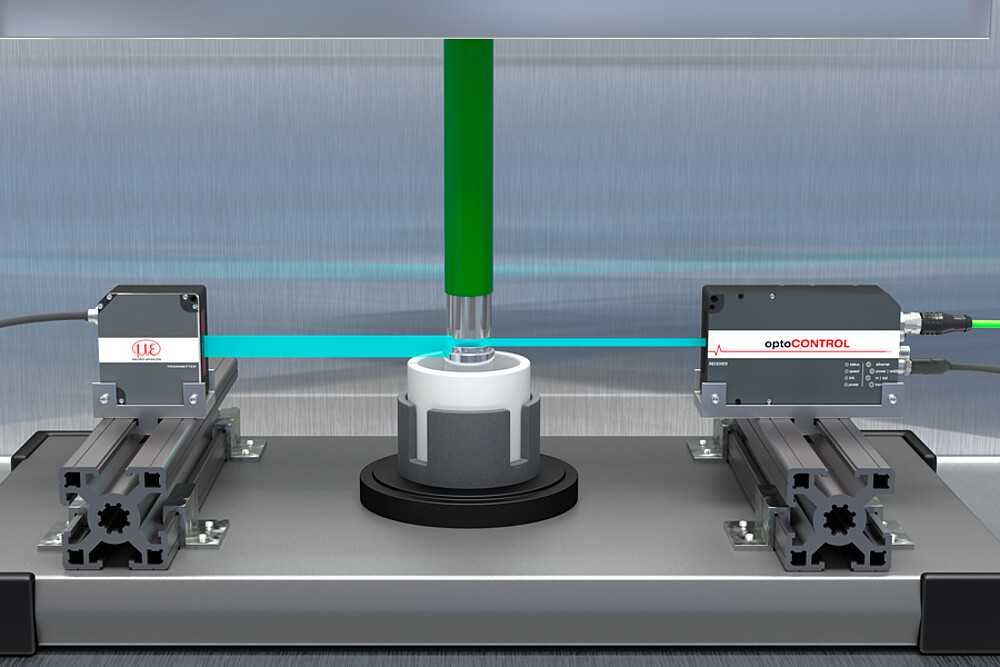

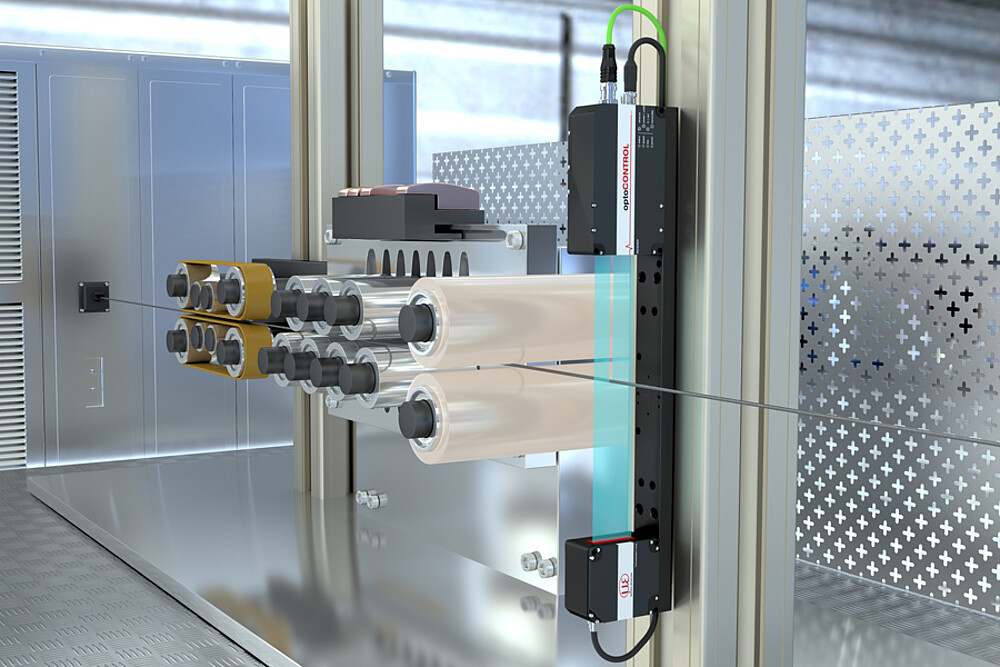

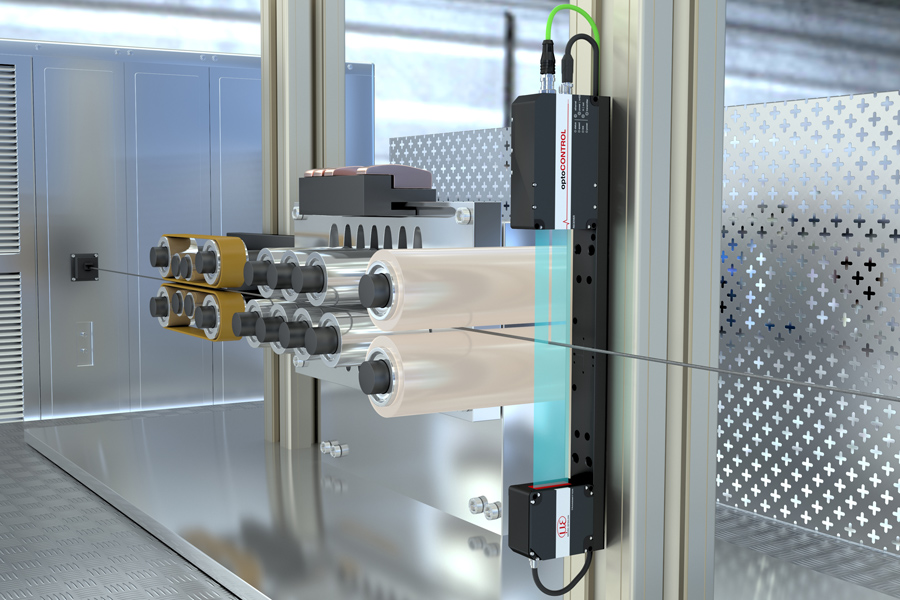

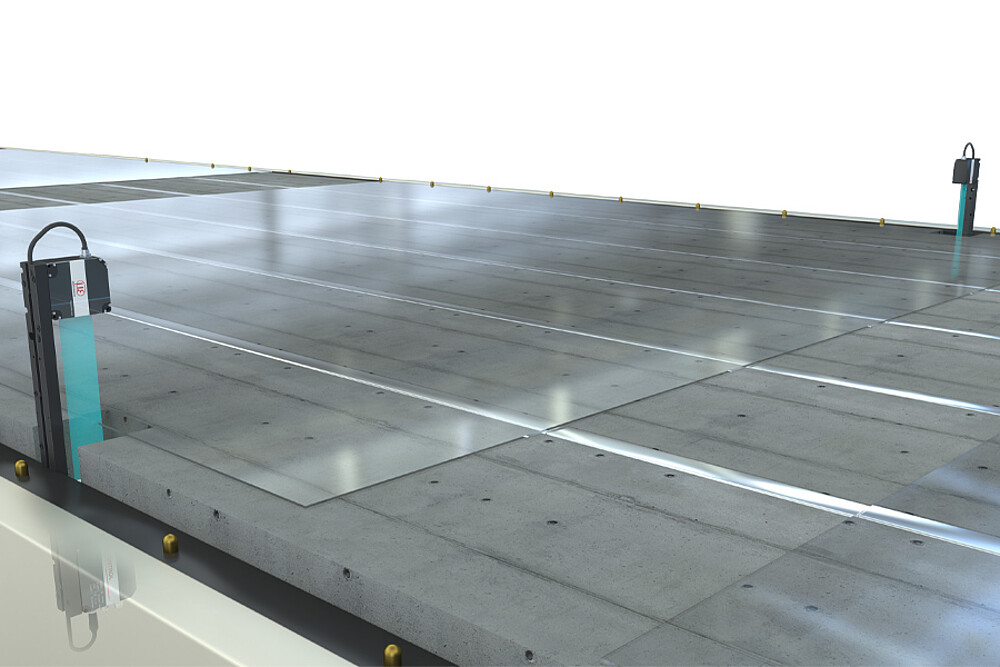

Esimerkkejä sovelluksista
Modernit liittymät koneisiin ja järjestelmiin integroimista varten
