Karojen lämpölaajenemisen mittaus

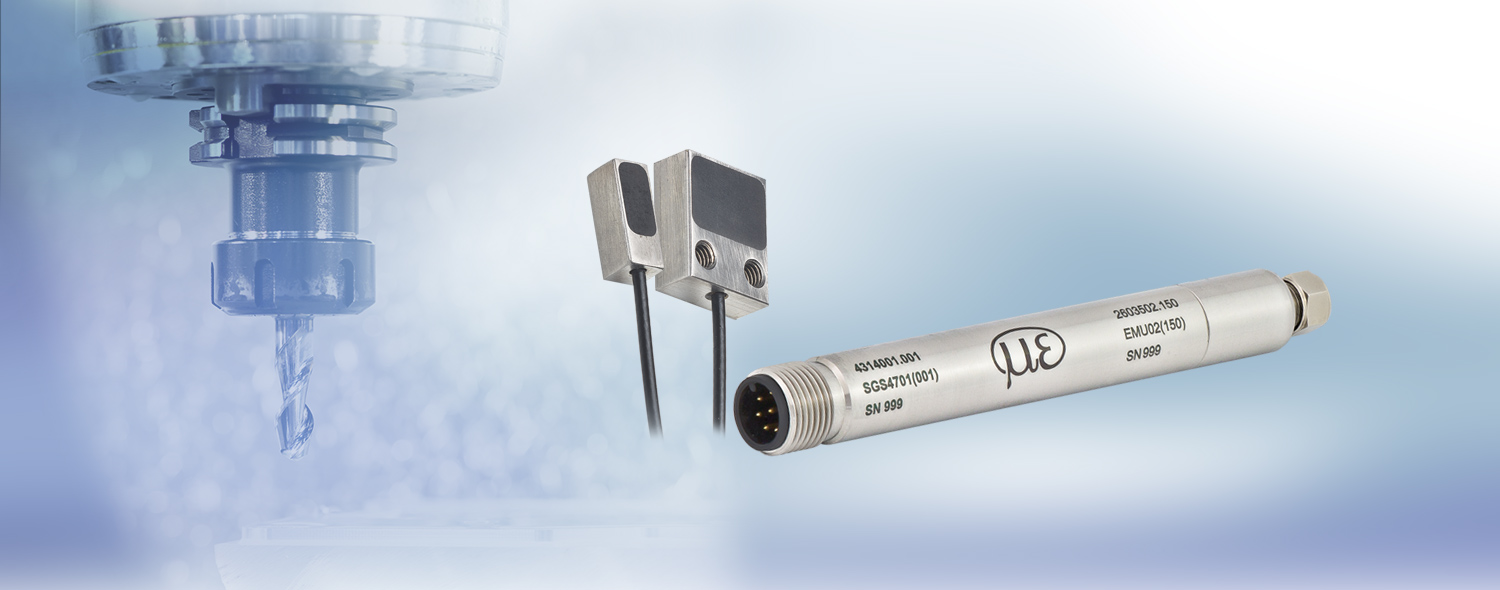

Siirtymänmittausjärjestelmä SGS 4701 (Spindle Growth System) on kehitetty suuren nopeuden jyrsinkoneiden sovelluksiin. Korkeista jyrsintänopeuksista ja siinä kehittyvästä lämmöstä johtuen tarkkuuskoneistuskarojen lineaarinen lämpölaajeneminen on kompensoitava jotta työkalun paikanmääritys säilyy oikeana kaikissa tapauksissa. SGS-anturi mittaa karan lämpö- ja keskipakoislaajenemista. Mittaus tapahtuu yleensä labyrinttirenkaasta. Lineaarisen lämpölaajenemisen lisäksi mitataan ja lähetetään myös anturin lämpötila. Nämä mittausarvot syötetään CNC-koneeseen korjausarvoina, joilla kompensoidaan mahdollisia asemointivirheitä.
Pienikokoinen rakenne

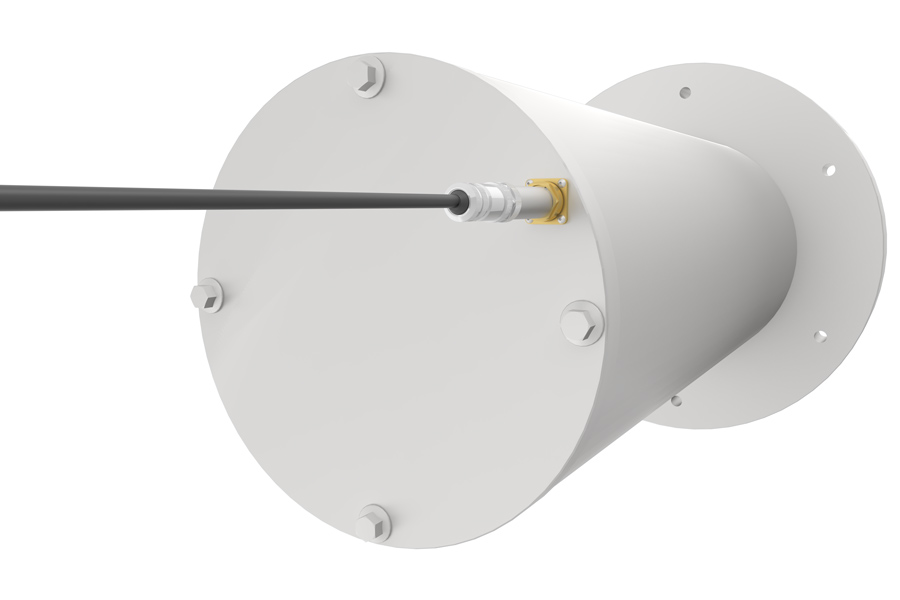

SGS 4701 -järjestelmään kuuluu anturi, anturikaapeli ja ohjauselektroniikka, jotka on kalibroitu tehtaalla ferromagneettisille ja ei-ferromagneettisille kohteille. Kahden pienoisanturin avulla järjestelmä voidaan asentaa suoraan karaan. Pienikokoinen ohjauselektroniikka voidaan asentaa karan koteloon laipalla tai suoraan karaan.
Vankkarakenteinen muotoilu

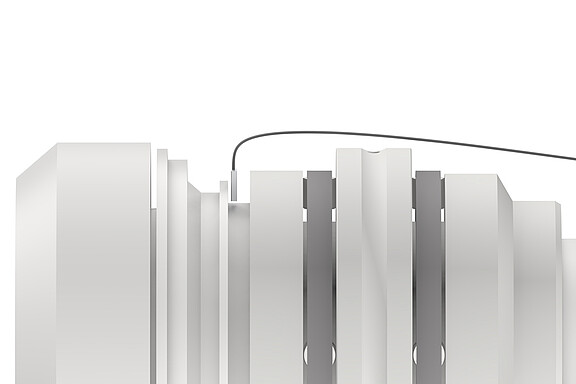

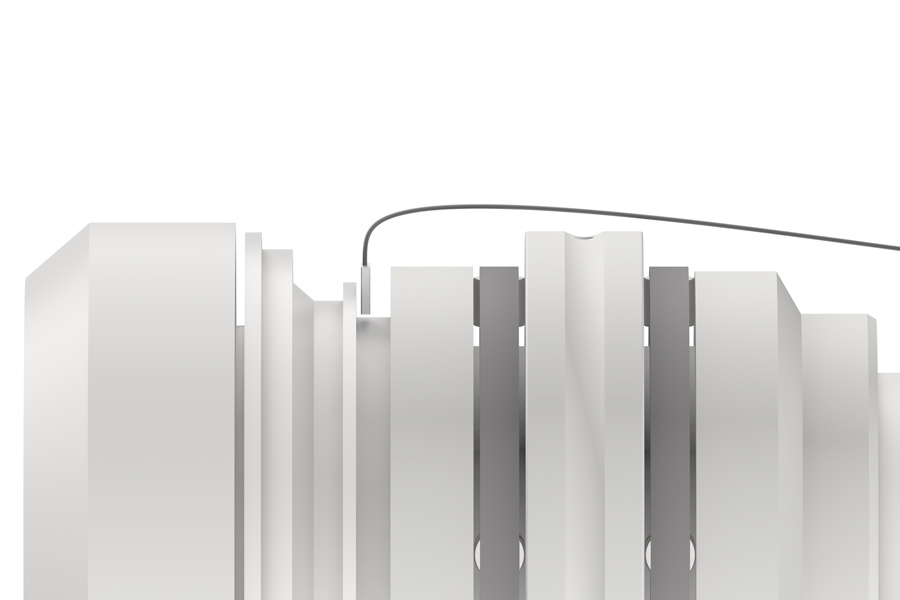

SGS 4701 toimii pyörrevirtamittausperiaatteella. Tämä kosketukseton mittaus ei aiheuta kulumista. Lisäksi mittausmenetelmä kestää häiriötekijöitä kuten lämpöä, pölyä ja öljyä.
