Laseranturit pitkälle kehitettyyn automaatioon
optoNCDT 1900 tarjoaa ainutlaatuisen yhdistelmän nopeutta, kokoa, suorituskykyä ja sovellusten monipuolisuutta siirtymän, etäisyyden ja asennon mittauksiin. Tämä pienikokoinen kolmiomittausanturi tarjoaa suuren mittaustarkkuuden ja jopa 10 kHz:n mittausnopeuden. Tehokas optinen järjestelmä luo pienen valopisteen, jolla voidaan luotettavasti tunnistaa pienimmätkin yksityiskohdat ja rakenteet.
Ominaisuudet
- Mittausalueet (mm): 2 | 6 | 10 | 25 | 50 | 100 | 200 | 500
- Lineaarisuus alk. 1 µm
- Säädettävä mittausnopeus enintään 10 kHz
- Analogiset ja digitaaliset ulostulot
- Pieni koko ja integroitu elektroniikka
- Kehittynyt muuttuvien pintojen korjaus mahdollistaa nopean mukautumisen muuttuviin pintoihin
- Esimääritellyt ja yksittäiset esiasetukset web-käyttöliittymässä
- Integroidut EtherCAT-, EtherNet/IP- ja PROFINET-liittymät
- Sertifioitu UL 61010-1 -standardin mukaisesti
Laseranturit teollisiin sarjatuotantosovelluksiin
optoNCDT 1900 -anturia käytetään dynaamisiin siirtymä-, etäisyys ja sijaintimittauksiin, joissa se tekee vaikutuksen nopeudellaan, rakenteellaan ja tarkkuudellaan. Tehokas integroitu ohjauselektroniikka mahdollistaa mittausarvojen nopean ja tarkan käsittelyn ja lähetyksen.
Innovatiivista optoNCDT 1900 -laserkolmiomittausanturia käytetään, kun tarvitaan parasta mahdollista tarkkuutta ja uusinta teknologiaa esimerkiksi pitkälle kehitetyssä automaatiossa, autoteollisuudessa, 3D-tulostuksessa tai koordinaattien mittauslaitteissa.
Sarjatuotantosovellusten yksilöllistä konfigurointia

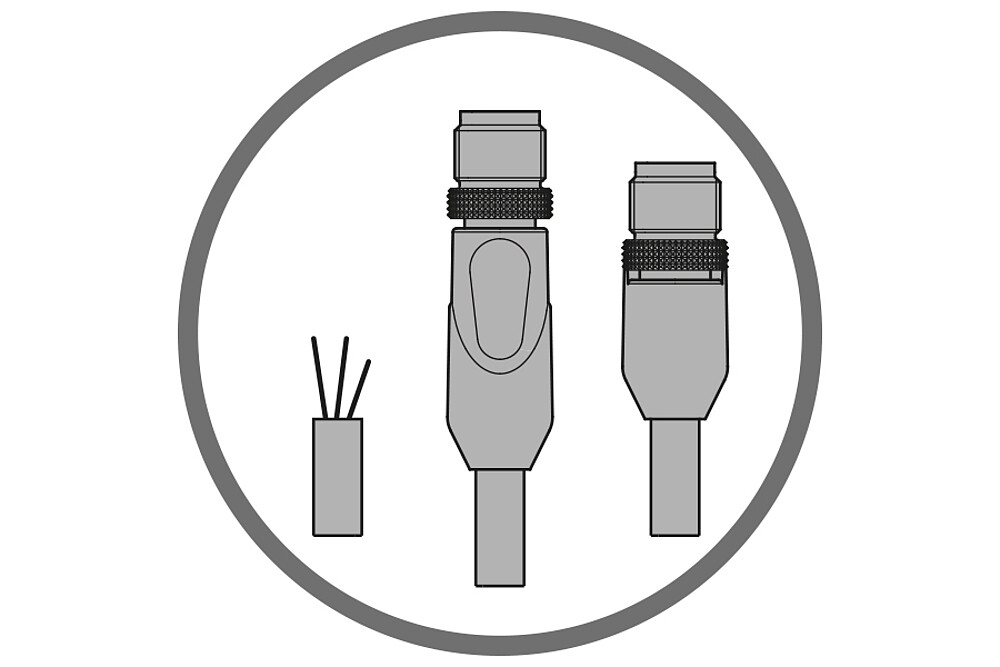

Konfiguroimme anturimme näitä sarjatuotantosovelluksia varten asiakkaan yksilöllisiin tarpeisiin. Saatavilla on eri pituisia kaapeleita sekä erilaisia liitinmalleja ja laiteohjelmistovaihtoehtoja. Ota ihmeessä yhteyttä, neuvomme mielellämme!
Nyt teollisella Ethernet-liitännällä
Uusimmat optoNCDT 1900 -laserkolmiomittausanturit ovat nyt saatavilla integroidulla teollisella Ethernet-liitännällä. Mallista riippuen voit integroida anturin EtherCAT-, EtherNet/IP- tai PROFINET-yhteydellä suoraan PLC-kortille ilman liitäntämoduulia ja hyödyntää anturin täyden suorituskyvyn. Näin saat reaaliaikaiset viiveettömät tiedot vähemmällä asennus- ja johdotustyöllä. Anturin parametrit voidaan asettaa suoraan teollisen Ethernetin tai web-liittymän kautta. Erittäin nopeita mittauksia varten anturissa on ylinäytteenottotoiminto. Se mahdollistaa mittaustietojen havaitsemisen tai lähettämisen neljä kertaa PLC:n kyselyjaksoa nopeammin.
Optimoitu elektrodipinnoitteen paksuusmittauksiin
OptoNCDT 1900 -laseranturit ovat nyt saatavilla myös 6 mm:n mittausalueella. Sen laserlinjan säderakenne tekee tästä anturista ihanteellisen sopivan inline-paksuusmittauksiin akkukennojen tuotannossa. Elektrodipinnoite on kuivatahna (ns. liete), joka levitetään alumiinikalvon molemmille puolille (katodille) tai kuparikalvolle (anodille). Seuraava kuivaus- ja kalanterointikerta muodostavat osittain hyvin huokoisen pinnan. Erityisesti karkeiden pintojen mittauksiin suunniteltu pieni laserlinja on ihanteellinen tähän sovellukseen, koska se kompensoi pinnan epätasaisuudet. Tällä tavalla saadun pinnoitetun kalvon paksuusarvoja käytetään laadunvarmistukseen.
Sekä anturin erinomainen tarkkuus että erittäin kompakti koko tekevät optoNCDT 1900: sta ihanteellisen tämän tyyppisiin mittaustehtäviin.
Erittäin vakaa älykkään signaalin optimoinnin ansiosta
Signaalin optimoinnissa on ensimmäistä kertaa käytössä mittausarvon kaksivaiheinen keskiarvolaskenta. Tämä mahdollistaa tasaisen signaalin reunojen ja askeleiden kohdalla. Tehokas keskiarvolaskenta mahdollistaa erityisesti liikkuvien osien nopeiden mittausten osalta tarkan signaalireitin.
Kehittynyt muuttuvien pintojen korjaus – Älykäs valotusajan säätö vaativille pinnoille
optoNCDT 1900 -anturi on varustettu älykkäällä pinnanvalvontatoiminnolla. Uudet algoritmit mahdollistavat vakaat mittaustulokset jopa vaativilla pinnoilla, joilla on muuttuvia heijastuksia. Lisäksi anturi sietää erittäin hyvin ympäristön valoa ja sitä voidaan käyttää myös kirkkaasti valaistuissa ympäristöissä. Uudet algoritmit kompensoivat ympäristön valoa jopa 50 000 luksiin asti.

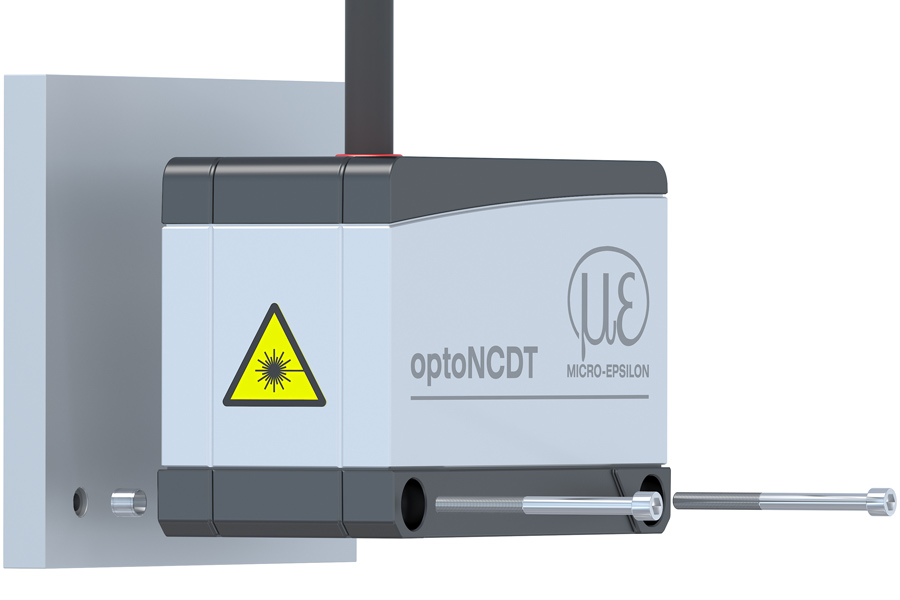

Yksinkertainen asennus ja alkuvaiheen käyttö
Anturi asennetaan sovitusholkkeja käyttäen, jolloin se linjautuu automaattisesti oikeaan asentoon. Näin anturin vaihtaminen on helppoa ja mittaustehtävät ratkeavat entistäkin tarkemmin. Pienen kokonsa ansiosta laseranturi voidaan integroida ahtaisiinkin tiloihin.
Suojakotelo ilmanpuhdistuksella ja jäähdytyksellä
optoNCDT 1900 -laserantureille on saatavilla kompakti suojakotelo, joka on helposti kiinnitettävissä. Suojakotelossa on ilmanpuhdistus suojaikkunoiden puhdistamiseksi. Ilmapuhdistus myös jäähdyttää anturia. Suojakotelo ei sulje anturia täysin, sillä itse anturin suojausluokka on IP67.
Käyttöliitymä- ja signalointiyksiköt
Modernit liittymät koneisiin ja järjestelmiin integroimista varten
Laseranturissa on RS422-liitäntä ja analogilähdöt. Micro-Epsilonin liitäntämoduulit tarjoavat myös EtherNet/IP- ja PROFINET-liitännät.
