Kapasitiiviset anturit tarkkaan etäisyyden mittaukseen
Micro-Epsilonin kapasitiiviset anturit tarjoavat huippuluokan tarkkuutta siirtymän, etäisyyden, välien ja paksuuden mittaukseen. Erilaiset mallit mahdollistavat optimaalisen integroinnin ja tekevät vaikutuksen loistavalla lineaarisuudellaan, lämpövakaudellaan ja resoluutiollaan.
Ominaisuudet
- Maailman kattavin ja tehokkain anturivalikoima erilaisiin sovelluksiin
- Ultrakompaktit anturit mahdollistavat helpon integroinnin tai jälkiasennuksen
- Entistä parempi tarkkuus: paras mahdollinen mittaustarkkuus, erittäin hyvä lämpötilan sieto ja pitkäaikainen vakaus
- Tehty vaativiin olosuhteisiin: -270 ... +800 °C, ultravakuumi tai voimakkaat magneettikentät
- Räätälöinti OEM-sarjatuotantosovelluksiin

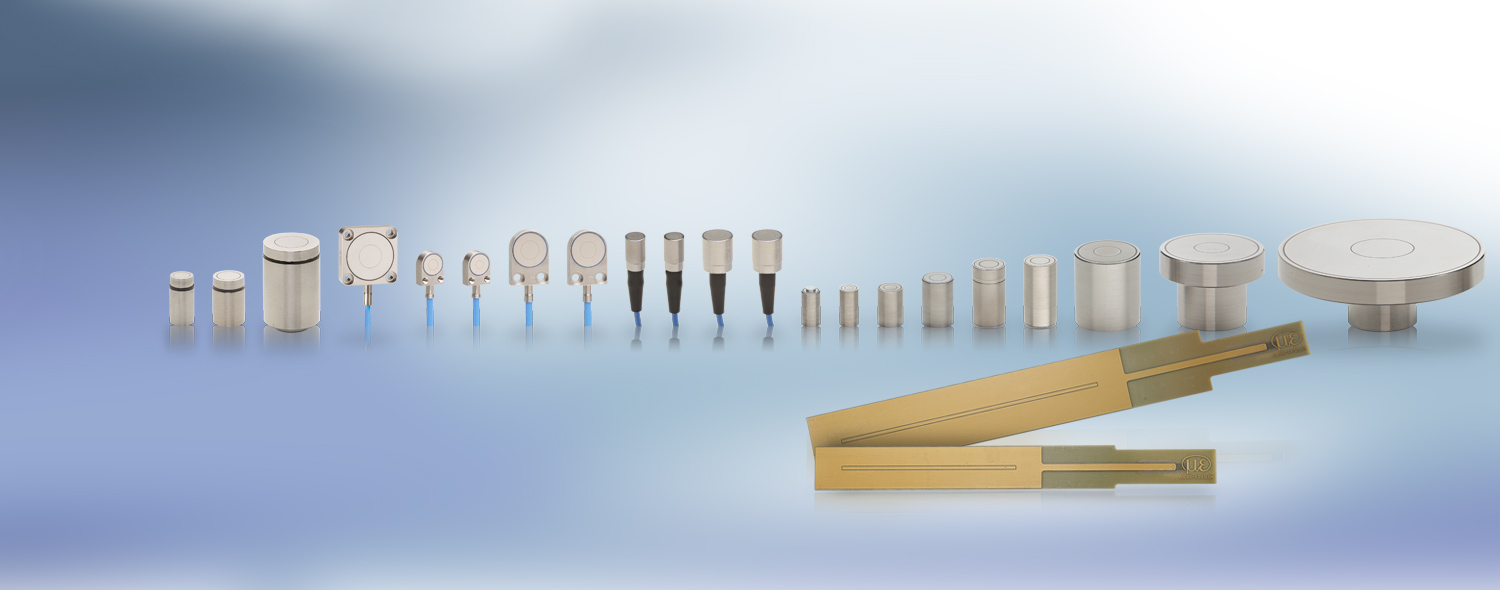

Kaikki kapasitiiviset mallit pikakatsauksessa

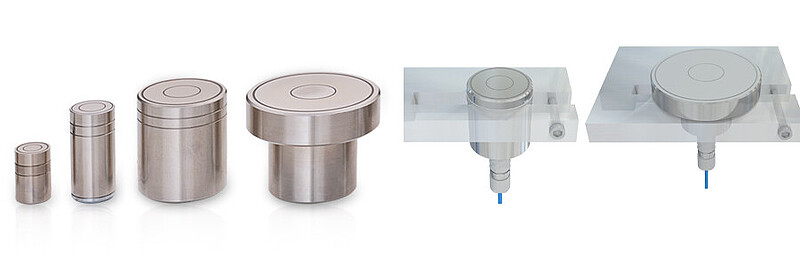

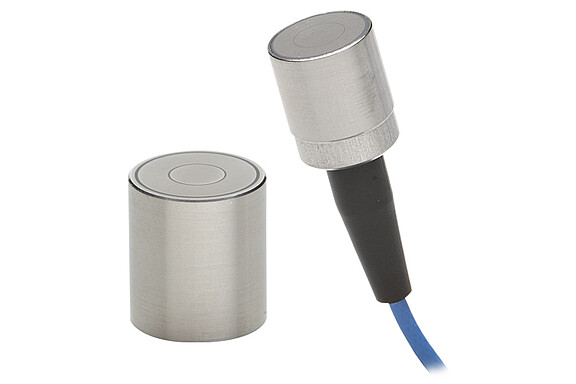

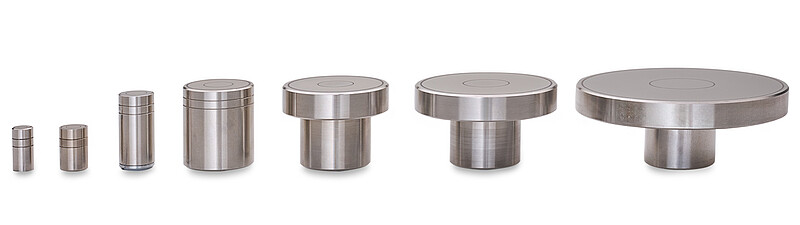

Sylinterimalliset vakioanturit
Kapasitiiviset CSx- ja Cs-x-anturit ova sylinterimallisia siirtymäantureita, jotka asennetaan rengas- tai pistekiinnityksellä. CS-X-mallien kotelo on parhaassa kiinnityskohdassa hieman leveämpi, jotta asennus olisi yksinkertaista ja helposti toistettavissa. Integroidun pistokkeen ansiosta anturit on helppo kytkeä ja ne voidaan yhdistää erilaisiin anturikaapeleihin.
Ominaisuudet
- Mittausalueet (mm): 0,05 | 0,2 | 0,25 | 0,5 | 0,8 | 1 | 2 | 3 | 5 | 10
- Lineaarisuus alkaen 0,125 µm
- Resoluutio alkaen 0,015 nm
- Lämpötila-alue -50 ... +200 °C
- Kohteen halkaisija alk. Ø 3 mm
- Erinomainen lämpövakaus
Lataukset

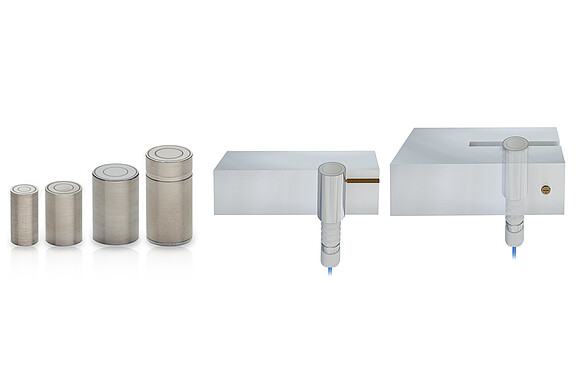

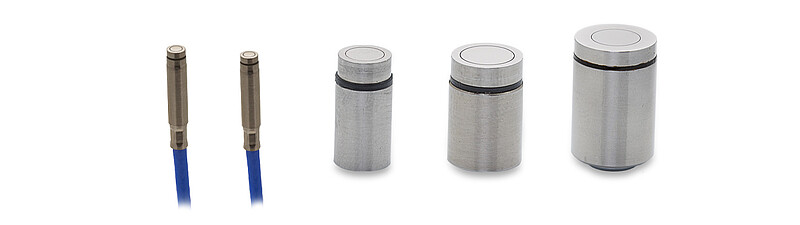

Sylinterinmuotoinen anturi, erittäin kompakti muotoilu
CSE-anturit ovat sylinterimallisia siirtymäantureita, jotka ovat kompaktimpia kuin vakiomalliset CSx- ja CS-x-mallit samalla mittausalueella. Tämän ansiosta ne sopivat erityisen hyvin ahtaisiin asennustiloihin. Ne asennetaan rengas- tai pistekiinnityksellä. Mittausalueesta riippuen anturit ovat joko kytkettäviä tai varustettu integroidulla anturikaapelilla.
Ominaisuudet
- Mittausalueet (mm): 0,1 | 0,25 | 0,5 | 1 | 1,25 | 2 | 3
- Lineaarisuus alkaen 0,25 µm
- Resoluutio alkaen 0,03 nm
- Lämpötila-alue -50 ... +200 °C
- Kohteen halkaisija alk. Ø 3 mm
- Erinomainen lämpötilavakaus
- Kompakti rakenne
Lataukset

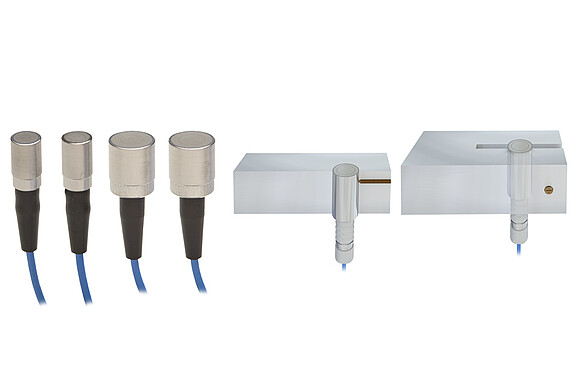

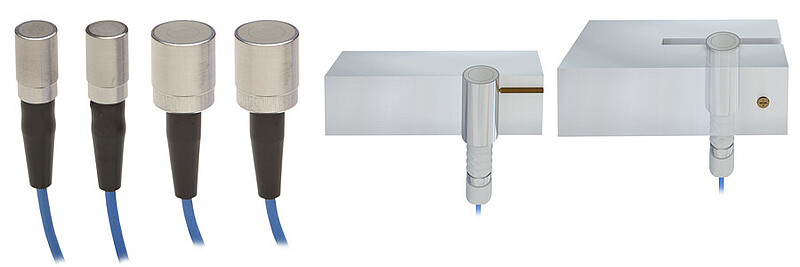

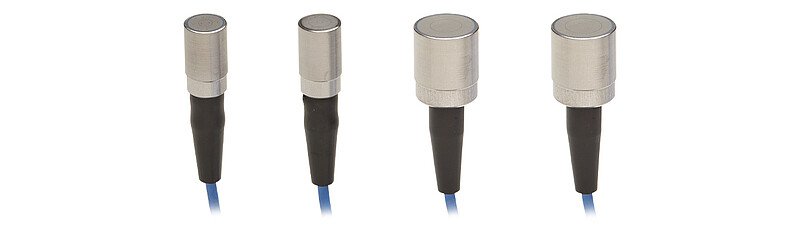

Erittäin tarkat sylinterimalliset anturit
Kapasitiiviset CSH-anturit ovat sylinterinmuotoisia antureita sovelluksiin, joissa tarvitaan parasta mahdollista tarkkuutta. Ne asennetaan rengas- tai pistekiinnityksellä. Antureissa on myös integroitu anturikaapeli.
Ominaisuudet
- Mittausalueet (mm): 0,2 | 0,5 | 1 | 1,2 | 2
- Lineaarisuus alkaen 0,08 µm
- Resoluutio alkaen 0,06 nm
- Lämpötila-alue -50 ... +200 °C
- Kohteen halkaisija alk. Ø 7 mm
- Erinomainen lämpövakaus
Lataukset

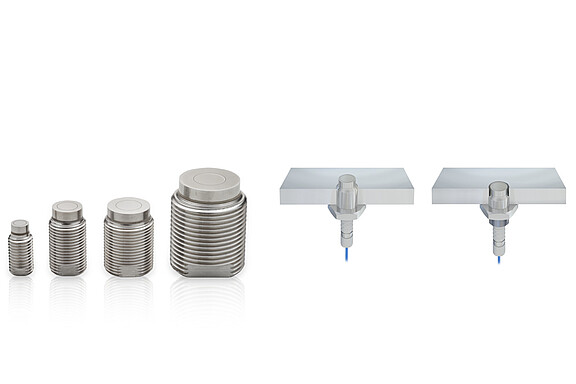

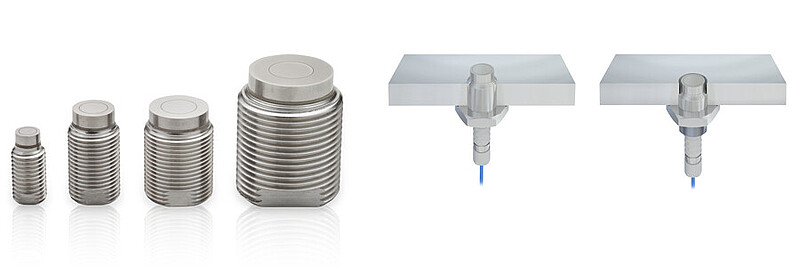

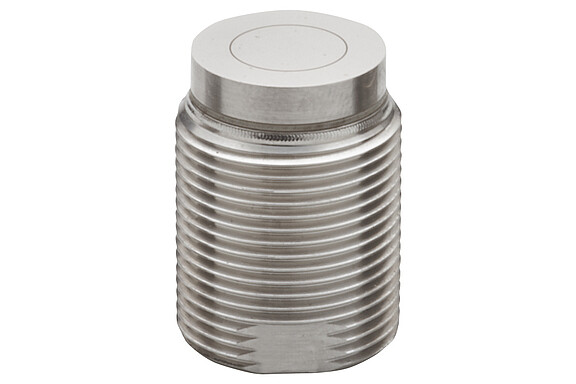

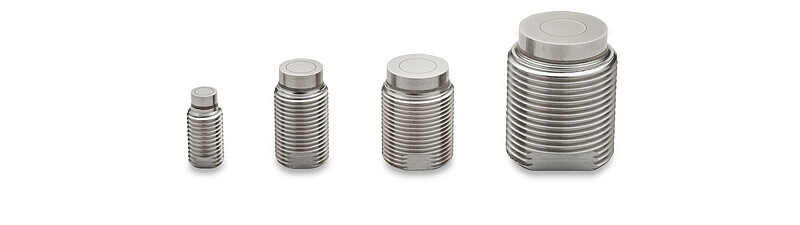

Sylinterianturi kierteellä
Kapasitiivisissa CSE/Mx-antureissa on integroitu kierre. Tämä tarkoittaa, että ne voidaan ruuvata suoraan paikalleen mittauspisteeseen, jolloin niitä voidaan käyttää, kun muunlainen kiinnittäminen ei ole mahdollista. Integroidun pistokkeen ansiosta anturit on helppo kytkeä ja ne voidaan yhdistää erilaisiin anturikaapeleihin.
Ominaisuudet
- Mittausalueet (mm): 0,5 | 1,25 | 2 | 3
- Lineaarisuus alkaen 0,25 µm
- Resoluutio alkaen 0,15 nm
- Lämpötila-alue -50 ... +200 °C
- Kohteen halkaisija alk. Ø 7 mm
- Erinomainen lämpövakaus
Lataukset

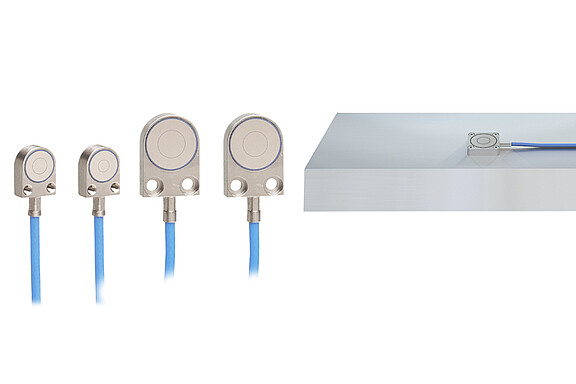

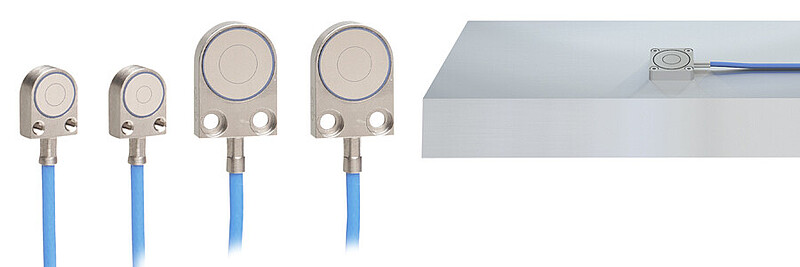

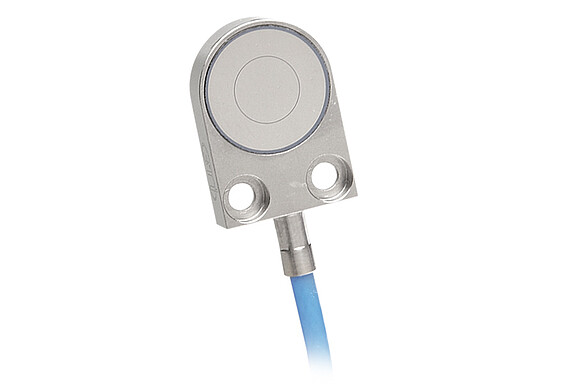

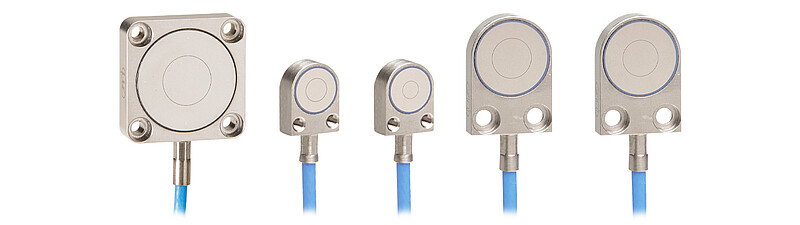

Litteät anturit
Kapasitiiviset CSHxFL-anturit ovat muodoltaan litteitä, mikä mahdollistaa matalamman asennuskorkeuden sylinterimallisiin versioihin verrattuna. Kompaktin koon vuoksi anturikaapeli on jo valmiiksi pysyvästi integroitu. Anturit on helppo ruuvata paikoilleen käyttäen koteloon integroituja asennusreikiä.
Ominaisuudet
- Mittausalueet (mm): 0,2 | 0,5 | 1 | 1,2 | 2 | 3
- Lineaarisuus alkaen 0,08 µm
- Resoluutio alkaen 0,06 nm
- Lämpötila-alue -50 ... +200 °C
- Kohteen halkaisija alk. Ø 7 mm
- Erinomainen lämpövakaus
- Litteä rakenne säästää asennustilaa
Lataukset

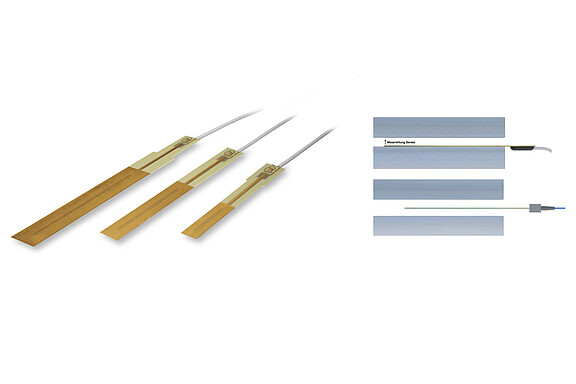

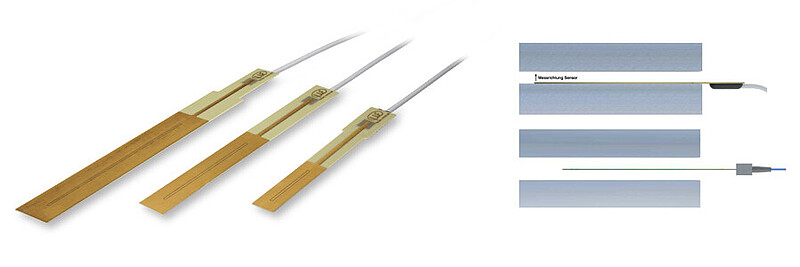

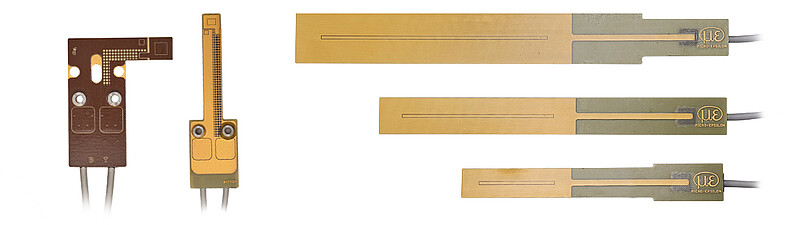

Rakoanturit

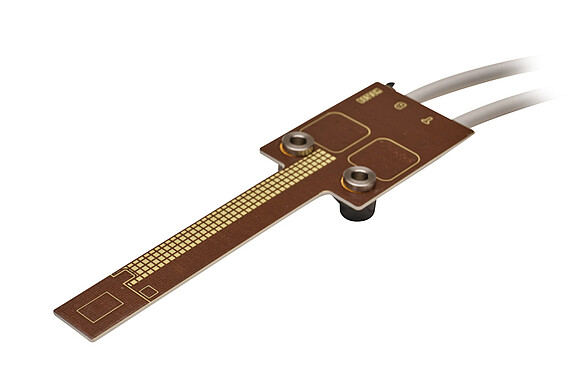

Kapasitiivisten CSG- ja CSF-antureilla on erittäin litteä piirilevyrakenne, minkä ansiosta ne sopivat erityisen hyvin välien mittaamiseen. CSF-mallit tunnistavat välin yhdeltä puolelta, joten ne sopivat sovelluksiin jossa on liikkumaton puoli sekä tarkistus- ja huoltotarkoituksiin. CSG-mallit puolestaan määrittävät välin leveyden kahden erillisen etäisyysarvon pohjalta ja mittaavat siten molemmilta puolilta. Ne heijastavat vapaasti välin suuntaan ja niitä käytetään aina, kun molemmat välin puolet ovat liikkuvia, kuten kahden pyörivän rullan välissä.
Ominaisuudet
- Mittausalueet (mm): 0,5 | 1 | 2 | 4 | 6
- Lineaarisuus alk. 0,5 µm
- Resoluutio alk. 0,15 nm
- Kohteen halkaisija alk. n. 10 x 10 mm
- Lämpötila-alue -50 ... (+100) +150 °C
Lataukset

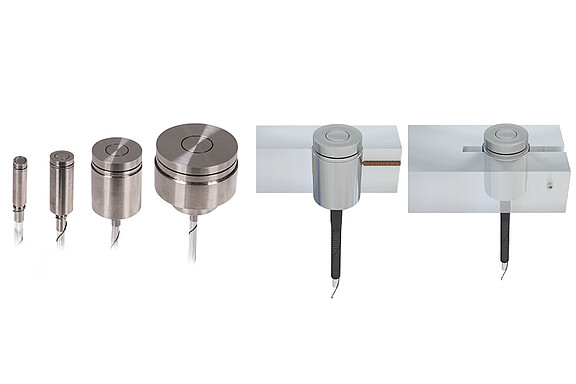

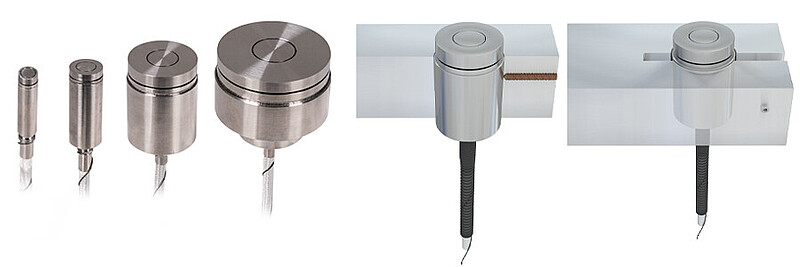

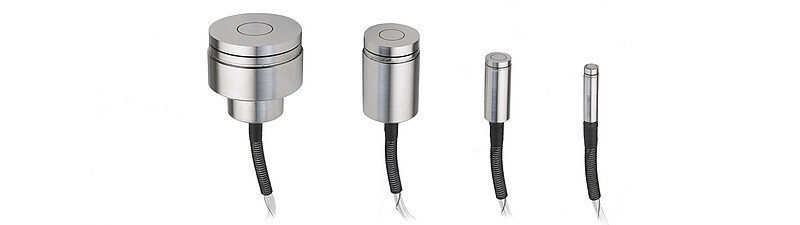

Sylinterimalliset anturit jopa 800 °C:n lämpötiloihin
Kapasitiivisilla CSE/HT-antureilla on poikkeuksellisen laaja lämpötila-alue, jonka yläraja voi olla jopa +800 °C. Integroitu korkean lämpötilan anturikaapeli vähentää sähkö- ja magneettikentistä aiheutuvia häiriöitä. Yhdessä korkean lämpövakauden ja erinomaisen lineaarisuuden kanssa nämä ominaisuudet mahdollistavat tarkat mittaustulokset myös haastavissa olosuhteissa. Nämä anturit on helppo asentaa käyttäen rengaskiinnitystä ja niissä on integroitu anturikaapeli, jota voidaan pidentää lisäämällä vakiomallinen anturikaapeli.
Ominaisuudet
- Mittausalueet (mm): 1 | 2 | 5 | 10
- Lineaarisuus alkaen 0,5 µm
- Resoluutio alkaen 10 nm
- Laaja lämpötila-alue -50 ... +800 °C
- Kohde alk. Ø 8 mm
Lataukset

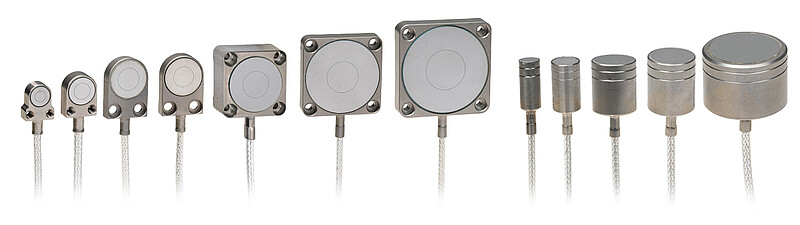

Kestävät anturit haastaviin ympäristöihin
Kapasitiiviset CSH/SE- tai CSH/FL/SE-anturit on suunniteltu haastaviin ympäristöihin, joissa on esimerkiksi erittäin alhainen lämpötila tai vahvoja magneettikenttiä. Ne sopivat erinomaisesti myös puhdastiloihin ja ultravakuumisovelluksiin. Anturit ovat saatavilla sekä sylinterimallisina (CSH/SE) että litteinä (CSH/FL/SE).
Ominaisuudet
- Mittausalueet (mm): 0,2 | 0,5 | 1 | 1,2 | 2 | 3 | 5
- Lineaarisuus alkaen 0,25 µm
- Resoluutio alkaen 0,075 nm
- Lämpötila-alue -270 ... +200 °C
- Haastaviin ympäristöihin, kuten erittäin alhaisiin lämpötiloihin, puhdastiloihin, ultravakuumiin tai voimakkaisiin magneettikenttiin
Lataukset
Data Sheet capaNCDT CSH/SE / capaNCDT CSH/FL/SE
Erittäin kompaktit anturit ahtaisiin asennustiloihin
Micro-Epsilonin valikoimissa on erittäin kompakteja kapasitiivisia antureita, jotka on helppo integroida ahtaisiin tiloihin. Olipa kyseessä halkaisijaltaan vain 3 mm:n sylinterinmuotoinen anturi, erittäin litteä vain 0,35 mm paksu anturi tai joustava PCB-versio, mittauspisteessä tarvitaan tuskin lainkaan tilaa. Lisäksi mittausalue alkaa suoraan anturista, mikä myös säästää asennustilaa.

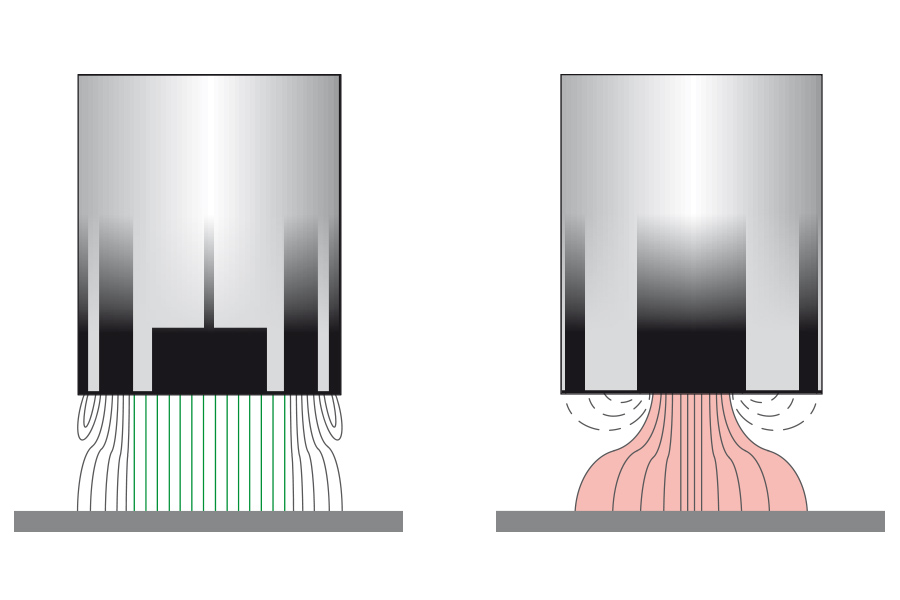

Kolmiakselinen rakenne parhaalla mahdollisella signaalin vakaudella
Micro-Epsilonin kapasitiivisilla antureilla on kolmiakselinen rakenne, joka erottaa ne selvästi perinteisistä antureista. Integroitu suojarengas luo erittäin yhtenäisen mittausalueen ja tarjoaa pohjan erittäin tarkoille ja signaaliltaan vakaille mittauksille. Sähköisesti suojattu anturikaapeli minimoi ulkoiset häiriöt ja mahdollistaa erittäin vähähäiriöisen ja luotettavan mittaussignaalin.
Oikea anturi sinun mittaustehtävääsi
Micro-Epsilon tarjoaa erittäin laajan anturivalikoiman, johon kuuluu lukuisia erilaisia malleja. Eri asennustilanteisiin on saatavilla sylinterinmuotoisia antureita, litteitä antureita, integroidulla kierteellä varustettuja antureita tai joustavia piirilevyantureita. Optimoidun koteloinnin ja valumateriaalien ansiosta kapasitiiviset anturit voidaan integroida lähes kaikkiin ympäristöihin:
- Erikoismetalliseokset (esim. Inconel) korkeisiin lämpötiloihin
- Ruostumaton teräs puhdastila-/vakuumisovelluksiin
- Titaani voimakkaisiin magneettikenttiin
- Invar parasta mahdollista lämpövakautta varten

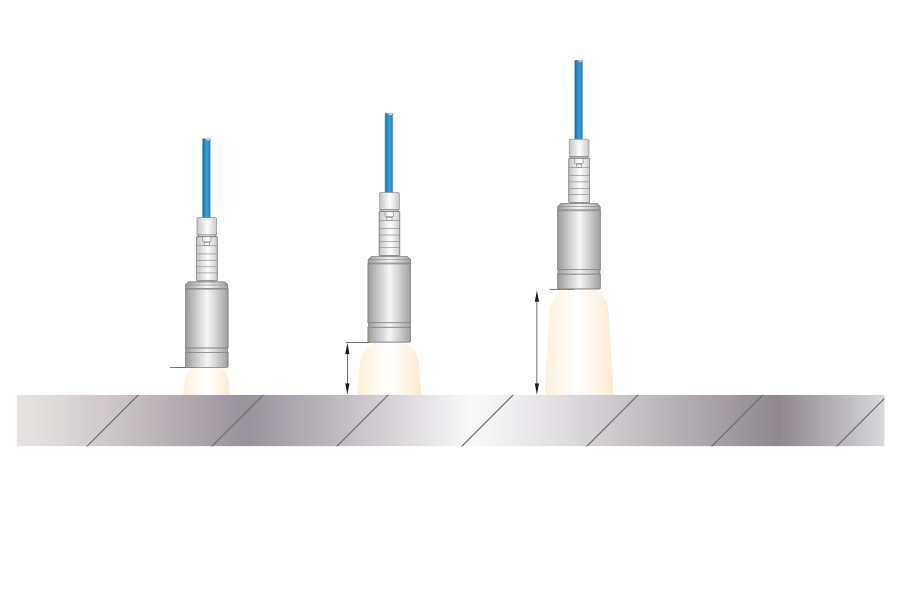

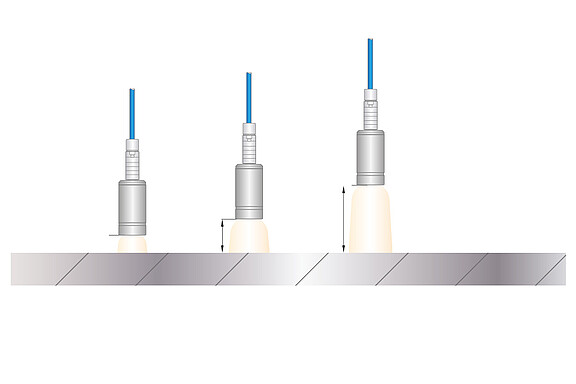

Mittausalueen pidentäminen ja lyhentäminen
Käytön joustavuuden lisäämiseksi mittausalueita voidaan tehdaskalibroinnilla laajentaa tai pienentää tietyllä kertoimella (esim. O,5 tai 2). Näin myös käytössä olevia anturimalleja voidaan käyttää suuremmilla mittausalueilla tai niiden mittaustarkkuutta voidaan parantaa pienentämällä mittausaluetta.

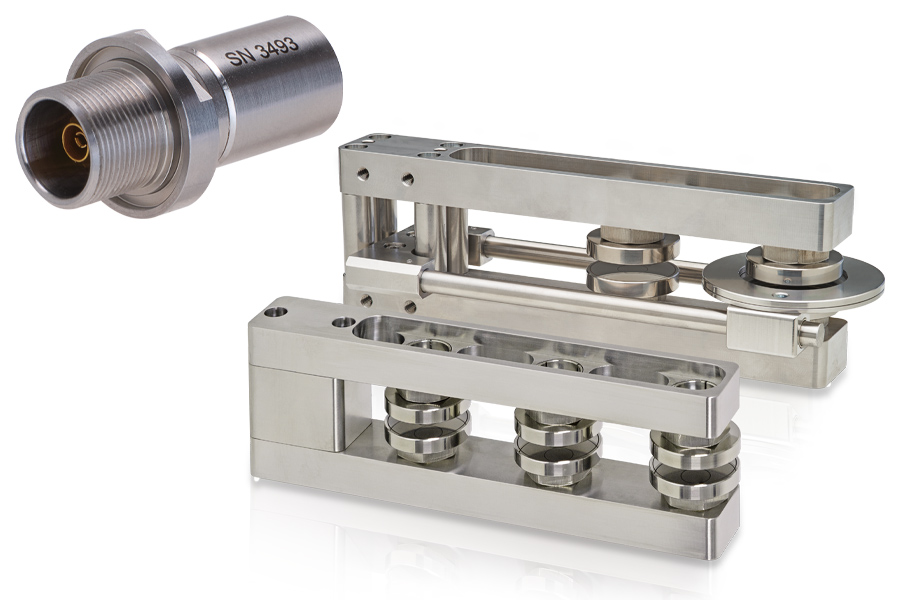

Lisävarusteet vakuumi- ja paksuusmittauksiin
Laajan lisävarustevalikoiman ansiosta anturit voidaan sovittaa optimaalisesti moniin erilaisiin sovelluksiin. Lisävarusteisiin kuuluu myös vakuumikomponentteja, kuten läpivientejä ja vakuumikäyttöön sopivia anturikaapeleita sekä räätälöityjä kaapelipituuksia ja pidennyksiä erityisiä mittaustehtäviä varten. Kaksipuoliseen paksuuden mittaukseen tarkoitettu lisävarusteena saatava asennusteline mahdollistaa monikanavaisen ratkaisun, joka voidaan tarvittaessa myös kalibroida. Lisäksi rakoantureiden kiinnikkeet ilmapuhdistusta varten tukevat luotettavaa käyttöä vaativissa olosuhteissa.
