Valkoisen valon interferometri tarkkaan kiekkojen mittaukseen

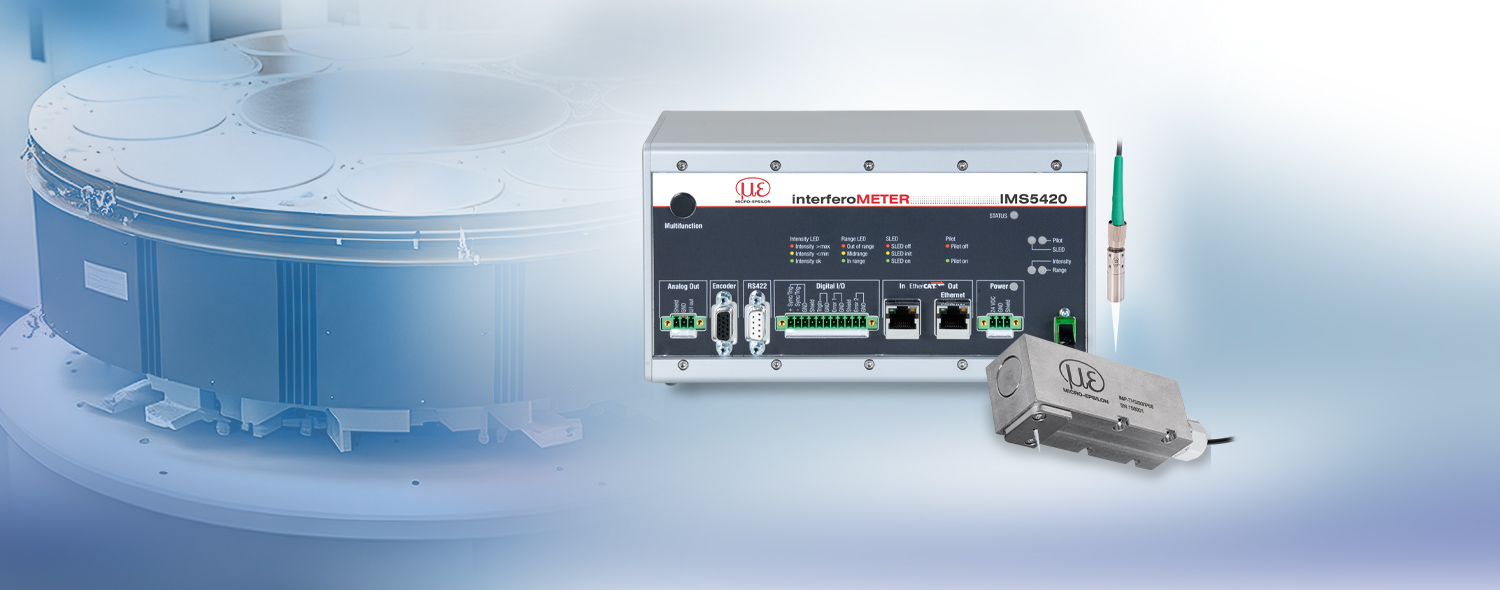

IMS5420 on erittäin tehokas valkoisen valon interferometri yksikiteisten piikiekkojen kontaktittomaan paksuuden mittaamiseen. Ohjauselektroniikassa on laajakaistainen superluminesenssidiodi (SLED), jonka aallonpituusalue on 1 100 nm. Tämä mahdollistaa seostamattomien, seostettujen ja voimakkaasti seostettujen SI-kiekkojen paksuuden mittaamisen vain yhdellä mittausjärjestelmällä sekä alle 1 nm:n signaalivakauden. Käyttökohteesta riippuen saatavilla on pitkällä mittauksen aloitusetäisyydellä ja ilmapuhdistusjärjestelmällä varustettuja antureita.
Ominaisuudet
- Nanometrintarkka seostettujen, seostamattomien ja voimakkaasti seostettujen kiekkojen mittaus
- Multi-peak: jopa 5 kerroksen havaitseminen, SI-paksuus 0,05–1,05 mm
- Korkea 1 nm:n erottelukyky z-akselilla
- Mittausnopeus jopa 6 kHz nopeille mittauksille
- Ethernet / EtherCAT / RS422 / PROFINET / EtherNet/IP
- Helppo parametrointi verkkoliittymän kautta
Tarkkaa kiekon paksuuden mittausta
Koska piikonikiekot ovat optisesti läpinäkyviä 1 100 nm:n aallonpituusalueella, IMS5420-interferometrit voivat tunnistaa paksuuden tarkasti. Tällä aallonpituusalueella sekä seostamattomasta piistä valmistetut että seostetut kiekot ovat riittävän läpinäkyviä. Tämän vuoksi jopa 1,05 mm paksut kiekot voidaan havaita. Ilmarakojen mitattavissa oleva paksuus on jopa 4 mm.
IMS5420-interferometri mahdollistaa seostamattomien, seostettujen ja voimakkaasti seostettujen piikiekkojen paksuuden mittauksen ja soveltuu siis käytettäväksi hyvin erilaisissa sovelluksissa. Kiekkojen paksuuden mittausjärjestelmä soveltuu erinomaisesti yksikiteisten piikiekkojen mittaamiseen, kun niiden geometrinen paksuus on 500–1050 µm ja seostus enintään 6 m Ω cm. Vaikka läpinäkyvyys vähenee seostuksen lisääntyessä, jopa voimakkaasti seostettujen kiekkojen osalta voidaan mitata jopa 0,8 mm:n paksuus.
Tarkkaa paksuusmittausta tasohionnan aikana
Kiekkojen valmistuksessa kiteinen piiharkko leikataan ohuiksi noin 1 mm:n paksuisiksi siivuiksi. Tämän jälkeen kiekot hiotaan ja tasohiotaan haluttuun paksuuteen ja pinnan viimeistelyyn. Vakaata ja toistettavaa prosessinohjausta varten inline-paksuusmittaukseen käytetyt interfero-METER-järjestelmät on integroitu suoraan tasohionta- ja hiontalaitteisiin. Paksuusarvoja käytetään sekä koneen ohjaukseen että kiekkojen laadunvarmistukseen.
Kompakti IMP-NIR-TH24 -anturi
Pienen 10 mm:n halkaisijansa ja laajan 24 mm:n mittausalueensa ansiosta IMP NIR TH24 sopii erinomaisesti jälkiasennettavaksi käytössä oleviin järjestelmiin. Säädettävä asennussovitin (JMA) yksinkertaistaa integrointia merkittävästi, sillä pienetkin poikkeamat asennuksessa tai kallistunut asento voidaan kompensoida luotettavasti. Sekä anturi että valokuitukaapeli on pyydettäessä saatavilla ultravakuumiversioina.
UUTTA: kestävä IMP-NIR-TH3/90/IP68 -anturi
IMP-NIR-TH3/90/IP68 laajentaa anturivalikoimaa. Se on tehokas anturi, joka sopii erityisesti vaativiin asennuspaikkoihin ja haastaviin olosuhteisiin. Anturissa on vaikuttava 90° kulma ja pieni vain 3 mm:n mittausetäisyys, joten se sopii erittäin ahtaisiin tiloihin. Kestävän kotelointinsa (IP68) ansiosta anturi sopii vaativiin sovelluksiin, kuten lietteen jauhamiseen. Integroitu ilmapuhdistuslaite pitää säteen reitin aina vapaana liasta ja mahdollistaa aina tarkat mittaukset, myös erittäin likaisissa ympäristöissä.
Lukuisia malleja vaativiin mittaustehtäviin
| Malli | Toiminta-alue / mittausalue | Lineaarisuus | Mitattavien kerrosten lukumäärä | Käyttökohteet |
|---|---|---|---|---|
| IMS5420-TH | Toiminta-alue IMP-NIR-TH24 n. 24 mm (21 ... 27 mm) | IMP-NIR-TH3/90/IP68 n. 3 mm (1 ... 6 mm) / 0,05 ... 1,05 mm (piille / n=3,82), 0,2 ... 4 mm (ilmalle, n=1) |
< ±100 nm | 1 kerros | Inline-paksuusmittaus esimerkiksi hiomisen tai kiillotuksen jälkeen. |
| IMS5420MP | < ±100 nm yhdelle kerrokselle < ±200 nm lisäkerroksille |
enintään 5 kerrosta | Inline-paksuusmittaus esimerkiksi pinnoitteen paksuuden laadunvalvontaan pinnoittamisen jälkeen. | |
| IMS5420/IP67 | Toiminta-alue IMP-NIR-TH24 n. 24 mm (21 ... 27mm) / 0,05 ... 1,05 mm (piille / n=3.82), 0,2 ... 4 mm (ilmalle, n=1) |
< ±100 nm | 1 kerros | Teollinen inline-paksuusmittaus tasohionnan ja hionnan aikana. |
| IMS5420/IP67MP-TH | < ±100 nm yhdelle kerrokselle < ±200 nm lisäkerroksille |
enintään 5 kerrosta | Teollinen inline-paksuusmittaus ja monikerrosmittaus tasohionnan ja hionnan aikana. |
Modernit liittymät koneisiin ja järjestelmiin integroimista varten
Ohjauselektroniikka tarjoaa integroituja liittymiä, kuten Ethernet, EtherCAT ja RS422 sekä lisäksi enkooderiliitännät, analogilähdöt, synkronointitulot ja digitaaliset I/O:t. Kun käytät Micro-Epsilonin liitäntämoduuleja, PROFINET ja EthernetIP ovat käytettävissä. Näin interferometri voidaan integroida kaikkiin ohjausjärjestelmiin ja tuotanto-ohjelmiin.
