3D-profiiliyksikkö - Älykäs yhdistettyjen 2D/3D-tietojen 3D-arivointi ja tulosten lähetys:
3D-profiiliyksikkö mahdollistaa useiden erillisten scanCONTROL 30xx -antureiden profiilien laskennan yhteisessä koordinaattijärjestelmässä. Näin voidaan luoda yhdistetty 2D-profiili tai yhdistetty 3D-pistepilvi. Tämä mahdollistaa erilaisten geometrioiden tunnistuksen, mittausalueiden laajentamisen ja paksuuden mittauksen. Anturin sijainnin tarkka määritys mitattavan kohteen sijaintiin nähden voidaan suorittaa integroitujen enkooderitulojen kautta.
Tietojen arviointi ja järjestelmän parametrointi voidaan tehdä 3DInspect-ohjelmistolla. 3D-profiiliyksikön ohjauselektroniikassa on integroitu arviointitoiminto yhdessä teollisen Ethernet-liitännän kanssa. Tämä mahdollistaa sovelluksen ohjaamisen ja mitattujen arvojen lähettämisen PLC:lle. Vaihtoehtoisesti 3D-profiiliyksikön ohjauselektroniikka voidaan integroida yleisiin kuvankäsittelyohjelmiin GigE Visionin kautta, jolloin se toimii raakadatan lähteenä.
Ominaisuudet
- Jopa 8 laserskannerin profiilien yhdistäminen
- Integrointi GigE Visioniin raakadatan lähteenä
- Teollinen Ethernet-liitäntä mitattujen arvojen arviointia ja välitystä varten
- Yhdistettyjen 2D-leikkausten tai 3D-pistepilvien arviointi on mahdollista
- Automaattinen rekisteröinti Micro-Epsilonin rekisteröintikohteiden ansiosta
- Yhteensopiva kaikkien scanCONTROL 30xx -antureiden kanssa
3DInspect: Tehokas ohjelmisto kaikille Micro-Epsilonin 3D -antureille
3DInspect on standardoitu ja käyttäjäystävällinen ohjelmistotyökalu 3D-profiiliyksikölle. Ohjelmistolla voidaan suoraan parametroida 3D-profiiliyksikkö ja tallentaa mittaustiedot. Ohjelmiston tehokkaat työkalut mahdollistavat pistepilven kohdistuksen ja suodatuksen, intuitiivisen tunnistamisen sekä asiaankuuluvien alueiden ja ohjelmayhdistelmän valitsemisen. 3D-pistepilviä voidaan käsitellä tarpeen mukaan ja mittausarvot voidaan lähettää ohjauselektroniikalle.
Yhdistettyjen 2D/3D-profiilitietojen luominen ja siirtäminen 3DPU-X
3DPU-X on järjestelmä, joka muuntaa usean scanCONTROL-anturin profiilitiedot yhteiseen koordinaattijärjestelmään ja antaa ne käytettäviksi 2D-profiileina tai 3D-pistepilvinä GigE Visionin kautta.
Suora integrointi kuvankäsittely- ja 3D-ohjelmistoon | Tiedonsiirto kaikkien GigE Vision -asiakkaiden kanssa | Profiilitietojen tai 3D-pistepilvien välitys
Älykäs yhdistettyjen 2D/3D-tietojen 3D-arivointi ja tuloksen lähetys: 3DPU-X/IE
3DPU-X/IE on järjestelmä, joka muuntaa usean scanCONTROL-anturin profiilitiedot yhteiseen koordinaattijärjestelmään, arvioi 2D-profiilit/3D-pistepilvet ja antaa mitatut arvot käyttöön integroitujen kenttäväyläliitäntöjen kautta esimerkiksi hyvinä tai huonoina tuloksina.
Integroitu arviointi ja konfigurointi 3Dinspect-ohjelmiston kautta | Teollinen Ethernet-liitäntä mitattujen arvojen valvontaa ja välitystä varten | Mitattujen arvojen ja mittaustulosten välitys

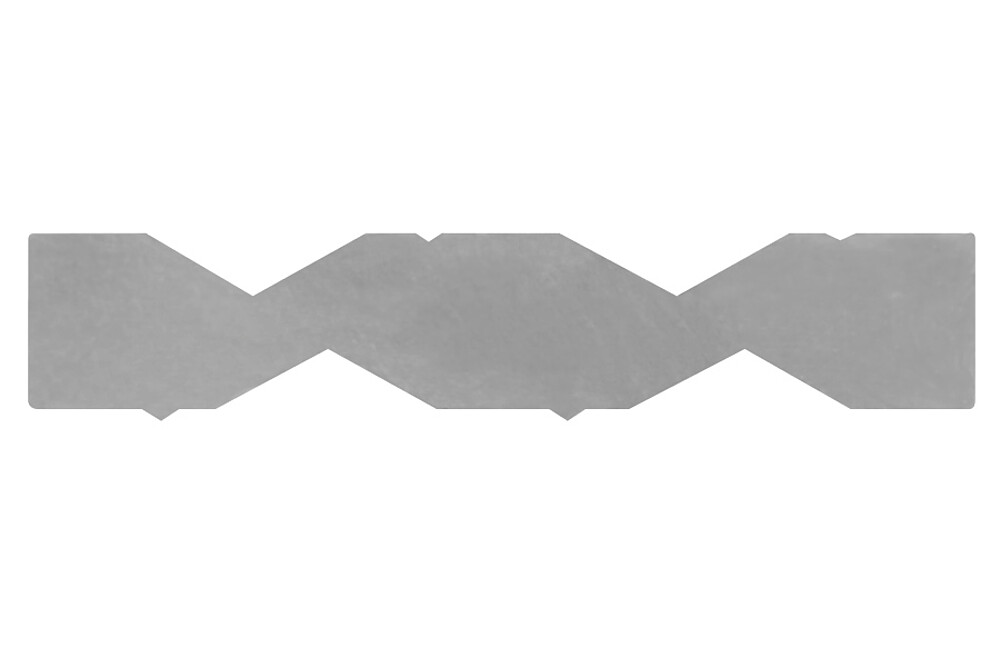

Micro-Epsilonin rekisteröintikohteet automaattista rekisteröintiä varten
Usean anturin rekisteröinnissä jokaisen yksittäisen scanCONTROL-anturin sijainti määritetään ja lähetetään yhteiseen koordinaattijärjestelmään. Rekisteröinti vie yksittäiset anturien lukemat yhteiseen koordinaattijärjestelmään asetusprosessin aikana.
Micro-Epsilon tarjoaa erillisen rekisteröintikohteen jokaiselle scanCONTROL-antureiden mittausalueelle ja jokaista mittausjärjestelyä varten. Erityinen rekisteröintikohde voidaan määrittää yksittäisiä konfigurointeja ja mittausasetuksia varten. Anturit voidaan rekisteröidä myös ilman rekisteröintikohdetta kultaista näytettä käyttäen.

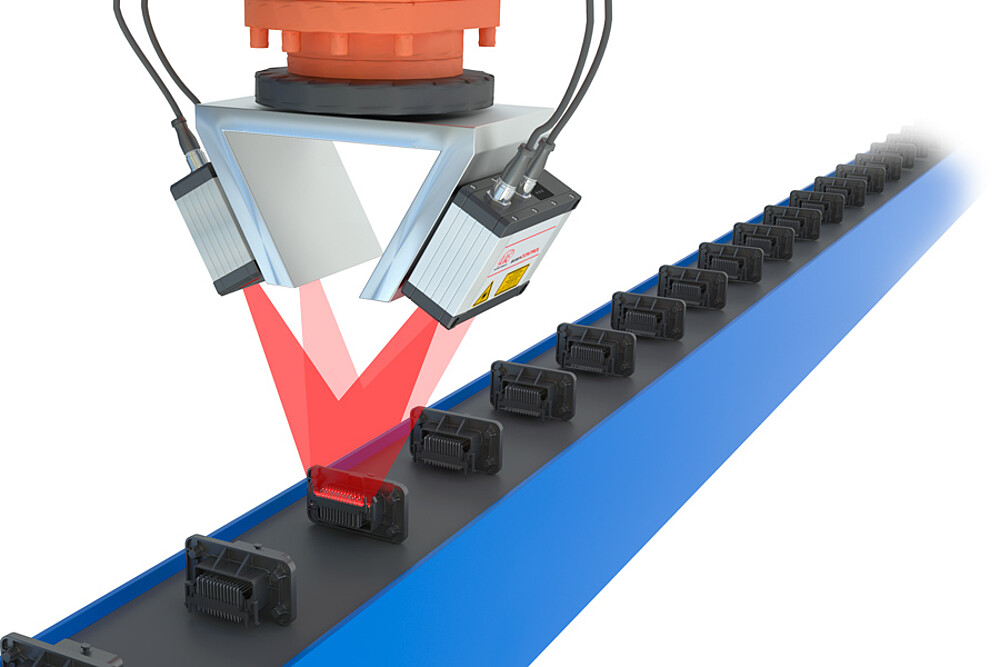

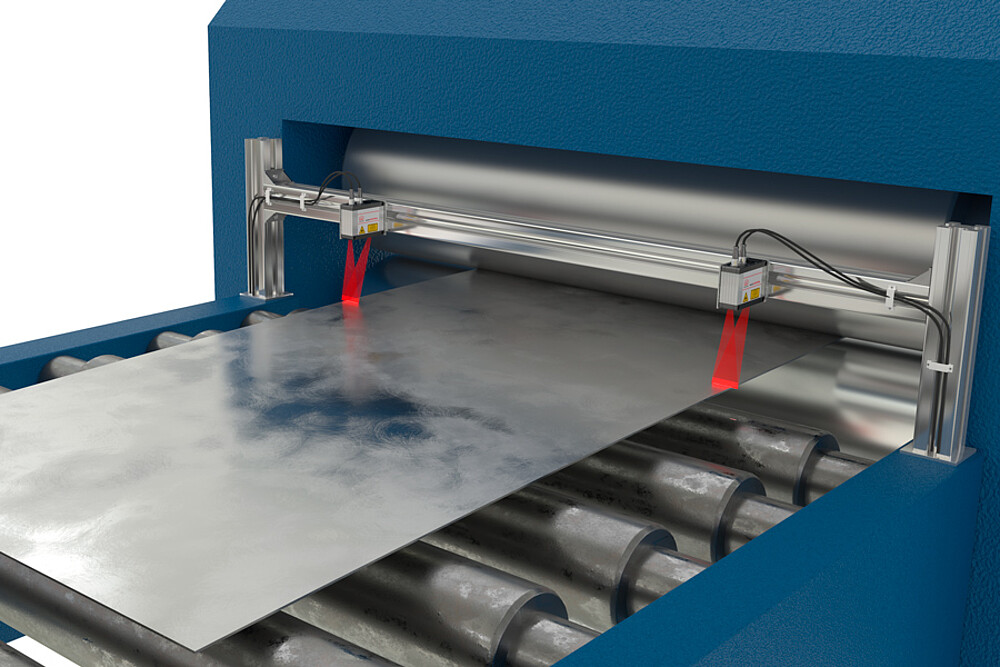

Sovellusalueet
