Anturit 2D-/3D-mittausta varten

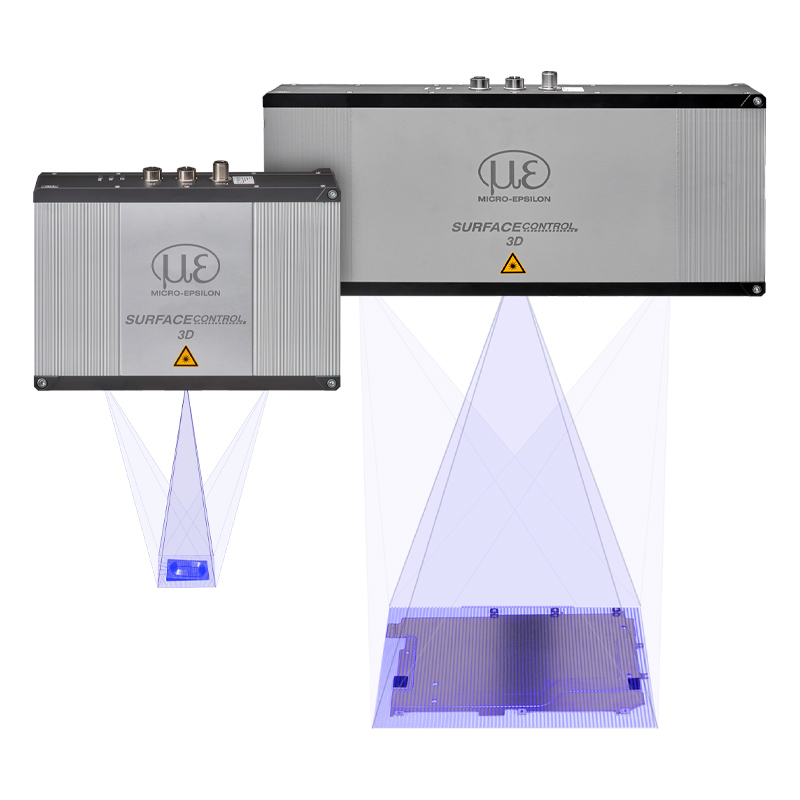

Lähes kaikille pinnoille: surfaceCONTROL 3D -snapshot-anturit kuvaavat mattapintaiset, hajaheijastavat pinnat koko alueelta kosketuksetta ja erittäin tarkasti. Yhdellä kuvauksella saadaan kalibroidut, suuren resoluution 3D-tiedot geometrisiin mittauksiin, pinnan tarkastukseen ja teolliseen laadunvalvontaan.

Nopeat mittaukset: Lyhyiden kuvaus- ja käsittelyaikojen sekä suuren Z-akselin tarkkuuden ansiosta anturit sopivat erinomaisesti vaativiin inline-, atline- ja robottimittaus- ja tarkastustehtäviin.

Yhteensopiva ja SMART: Mittauskohteen koon, resoluutiovaatimusten ja integrointikonseptin mukaan saatavilla on erilaisia malleja – kompakteista 3D-snapshot-antureista älykkäisiin, täysin integroituihin ratkaisuihin, joissa on integroitu arviointi ja suora mittausarvojen lähetys.

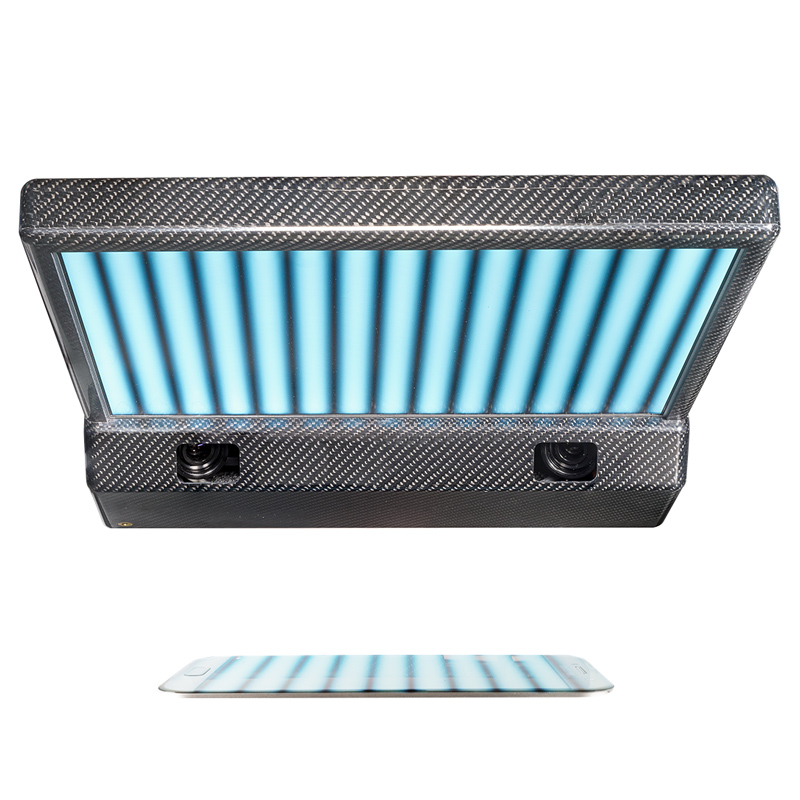

reflectCONTROL-anturit tarjoavat innovatiivisen ratkaisun vikojen tunnistukseen voimakkaasti heijastavilta ja läpinäkyviltä pinnoilta. Nämä anturit käyttävät vaiheen mittaamiseen perustuvaa deflektomertiaa ja mahdollistavat koko pinnan mittaamisen. Toisin kuin perinteinen ihmisen tekemä silmämääräinen tarkistus, joka vaatii paljon henkilötyövoimaa ja aikaa, reflectCONTROL-anturi tuottaa tarkat mittaustulokset, jotka mahdollistavat pinnanlaadun yksityiskohtaisen analysoinnin. Arviointia ja parametrointia varten on saatavilla tehokkaita ohjelmistopaketteja, jotka parantavat pinnan tarkastuksen tehokkuutta ja tarkkuutta huomattavasti.

Micro-Epsilonin laserskannerit tarjoavat 2D- ja 3D-mittaustekniikan parhaan suorituskyvyn. Ne yhdistävät erinomaisen tarkkuuden ja nopeuden ja mahdollistavat luotettavat ja toistettavat tulokset monilla eri teollisuudenaloilla. scanCONTROL-mallit ovat saatavilla erilaisilla mittausalueilla ja ne on suunniteltu inline-käyttöön. Olipa kyseessä yksinkertainen profiilin mittaus, robotin ohjaus, pinnantarkastus tai tarkka 3D-geometrian tarkastus, nämä laserskannerit tarjoavat tarkat mittaustiedot vakaita prosesseja varten.

Uutta: scanCONTROL 8500 -sarjan laitteet tarjoavat erinomaisen suorituskyvyn integroidun SMART-arvioinnin ansiosta. Kehittyneen 4K-matriisin ja uusimman vihreää laseria hyödyntävän tekniikan ansiosta nämä laserskannerit ovat poikkeuksellisen tarkkoja, niiden signaalin vakaus on erinomainen ja niiden mittausnopeus on luokkansa paras.

3D Micro-Epsilonin laserskannerit ovat tarkkuudessa omaa luokkaansa

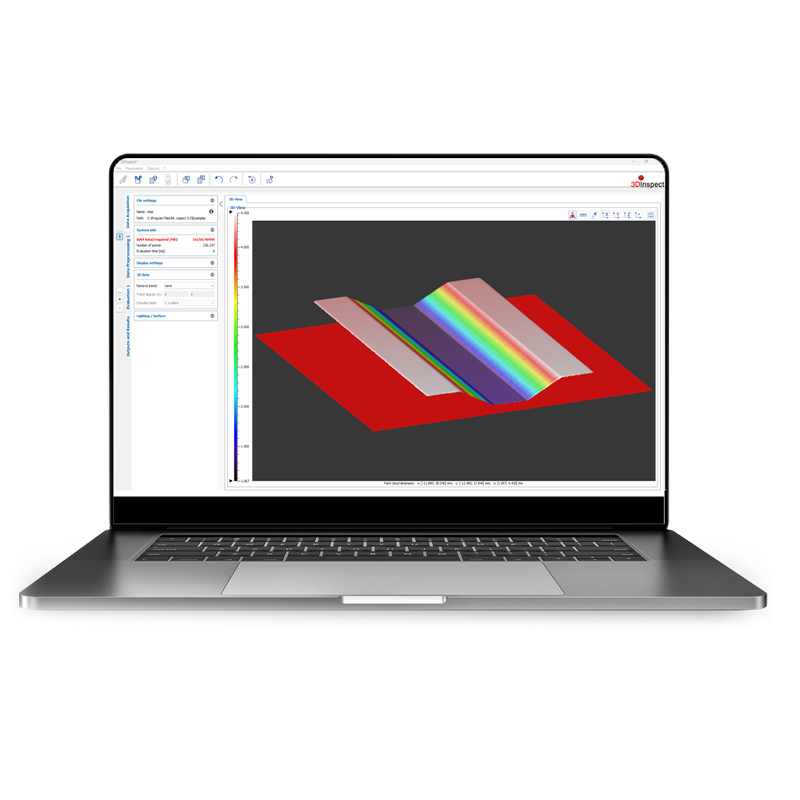

3DInspect on yhtenäinen ja käyttäjäystävällinen ohjelmistotyökalu, joka on suunniteltu kaikille Micro-Epsilonin 3D-antureille. 3D-antureiden parametrien määritykset ja mittaustietojen tallentaminen tehdään suoraan 3DInspect-ohjelmistossa. Tehokkaat työkalut mahdollistavat pistepilven kohdistuksen ja suodatuksen, intuitiivisen tunnistamisen ja asiaankuuluvien alueiden sekä ohjelmayhdistelmän valitsemisen. 3D-pistepilvet voidaan käsitellä tarpeen mukaan, ja mitatut arvot voidaan siirtää suoraan ohjaimeen.

Tehokas ohjelmisto 2D/3D-antureille. Käyttäjäystävällinen. Tehokas. Yleiskäyttöinen.

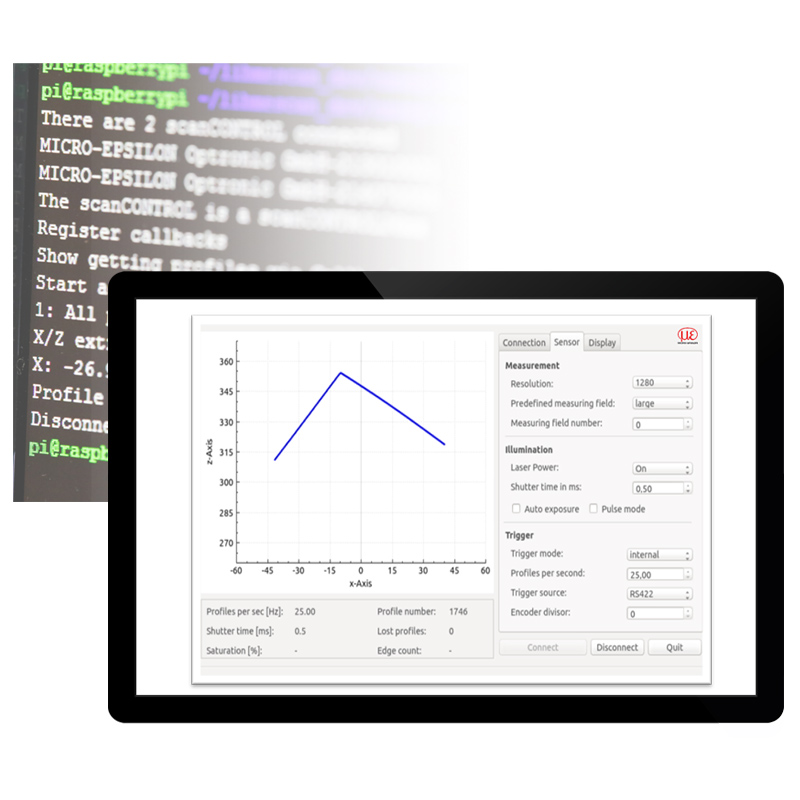

Micro-Epsilonin 3D-anturit on varustettu helposti integroitavalla SDK-ohjelmistokehityspaketilla (Software Development Kit). SDK perustuu GigE Vision- ja GenICam-alan standardeihin, mukaan lukien seuraavat toimintolohkot:

• Verkon kokoonpano ja anturiliitäntä
• Laaja-alainen anturien ohjaus
• Mittauskuvien lähetysohjaus
• Käyttäjän määrittämien parametrijoukkojen hallinta
• C++ -näyteohjelmat ja dokumentaatio

Yhteys anturiin GigE Visionin kautta on mahdollista myös ilman SDK:ta GenICam-asiakasohjelman avulla.

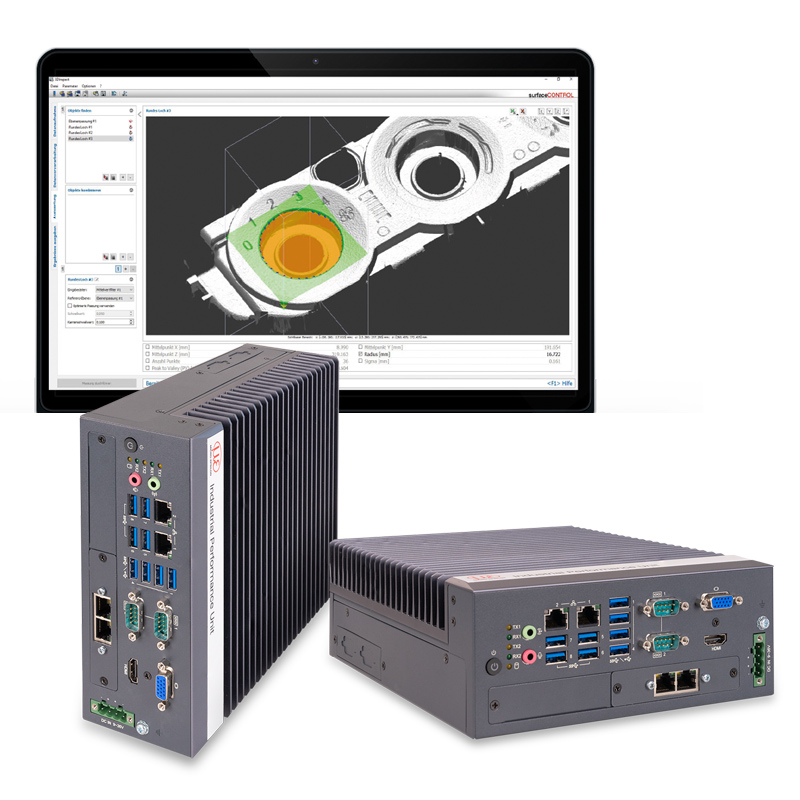

Industrial Performance Unit on tehokas laskenta-alusta Micro-Epsilon 3D -antureiden tehokkaaseen käyttöönottoon. Täysin yhteensopiva ohjain sopii erinomaisesti 3D-mittaustehtävien sisäisiin prosesseihin. Valid3D-teknologialla varustettu intuitiivinen 3DInspect-ohjelmisto mahdollistaa helpon ja nopean anturiparametrien asettamisen, minkä ansiosta mittaukset voidaan aloittaa välittömästi. Industrial Performance Unit käsittelee suoraan kolmiulotteisia tietoja, jotka myöhemmin arvioidaan 3DInspect-ohjelmistolla. Tulokset voidaan siirtää integroitujen PROFINET, EtherCAT- ja EtherNet/IP-liitäntöjen kautta.

3D-profiiliyksikkö mahdollistaa useiden erillisten scanCONTROL 30xx -antureiden profiilien laskennan yhteisessä koordinaattijärjestelmässä. Näin voidaan luoda yhdistetty 2D-profiili tai yhdistetty 3D-pistepilvi. Tämä mahdollistaa erilaisten geometrioiden tunnistuksen, mittausalueiden laajentamisen ja paksuuden mittauksen. Anturin sijainnin tarkka määritys mitattavan kohteen sijaintiin nähden voidaan suorittaa integroitujen enkooderitulojen kautta.

Tietojen arviointi ja järjestelmän parametrointi voidaan tehdä 3DInspect-ohjelmistolla. 3D-profiiliyksikön ohjauselektroniikassa on integroitu arviointitoiminto yhdessä teollisen Ethernet-liitännän kanssa. Tämä mahdollistaa sovelluksen ohjaamisen ja mitattujen arvojen lähettämisen PLC:lle. Vaihtoehtoisesti 3D-profiiliyksikön ohjauselektroniikka voidaan integroida yleisiin kuvankäsittelyohjelmiin GigE Visionin kautta, jolloin se toimii raakadatan lähteenä.

Micro-Epsilonin optiset mikrometrit toimivat läpäisseen valon periaatteella (ThruBeam). Lähetin tuottaa yhdensuuntaisen valoverhon, joka välitetään linssien kautta vastaanottoyksikköön. Valo katkeaa, jos jokin kohde on sen tiellä. Vastaanottava optiikka havaitsee tästä aiheutuvan varjon ja lähettää mittausarvon. Optisia mikrometrejä käytetään yleensä etäisyyksien mittaamiseen tuotannossa, koneiden valvonnassa ja laadunvarmistuksessa. Parametrit kuten halkaisija, rako, korkeus ja sijainti tunnistetaan erittäin tarkasti.
