Mittausjärjestelmä profiilien ja puolivalmisteiden tarkkaan 3D-geometrian tarkastukseen

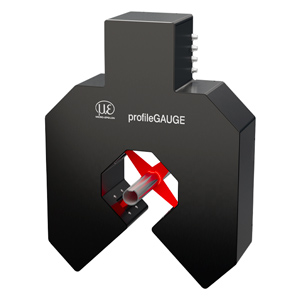

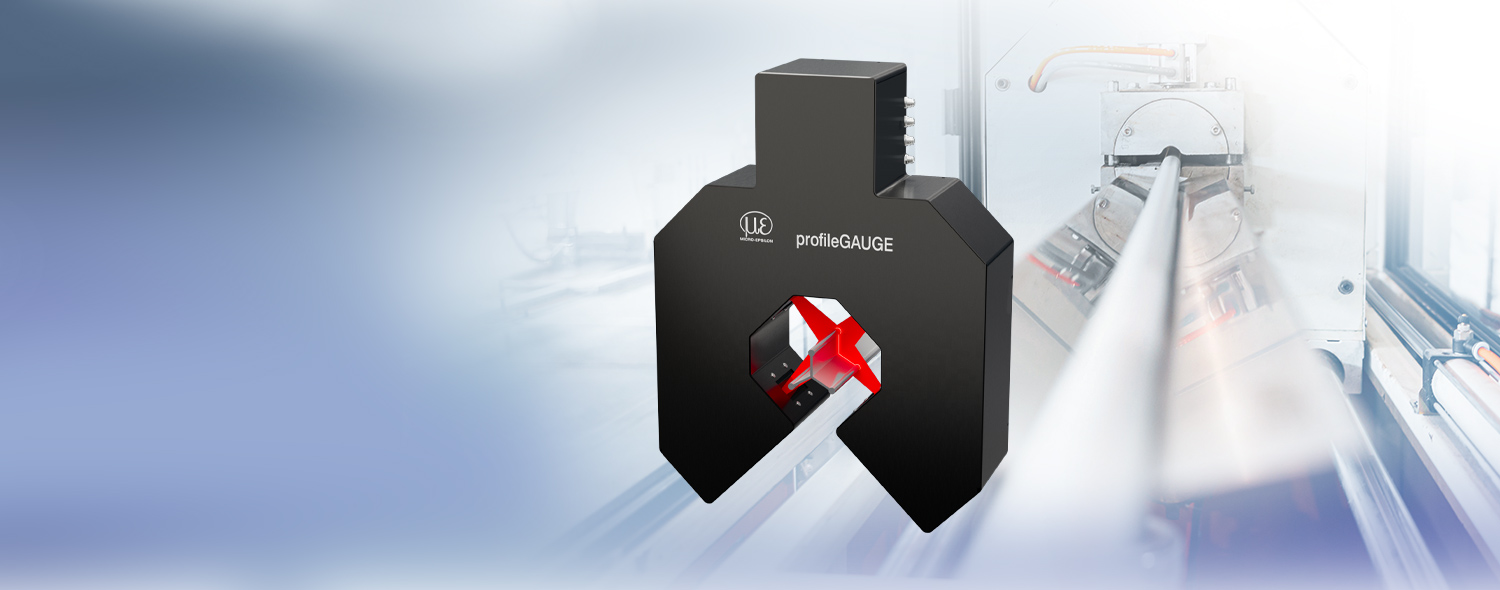

profileGAUGE X.LP-3D on inline-mittausjärjestelmä profiilien ja puolivalmisteiden 360° tarkastukseen. Neljä scanCONTROL-laserskanneria tallentavat mittauskohteen samanaikaisesti useista katselusuunnista, mikä mahdollistaa geometrian luotettavan arvioinnin suoraan tuotantoprosessissa.
3DInspect- ja profileGAUGE-ohjelmistoilla luodaan sovelluskohtaiset mittausohjelmat ja arvioidaan automaattisesti tarkastusominaisuuksia, kuten leveyttä, paksuutta, kulmia, säteitä, syvyyksiä, raon mittoja, halkaisijoita tai nimellis-/todellisia poikkeamia.
Tulokset voidaan välittää ylemmän tason järjestelmiin laadunvarmistusta ja prosessinvalvontaa varten.
Ominaisuudet
- Mittauskehikosta, laserskannereista, ohjauskaapista ja paneeli-IPC:stä koostuva kokonaisratkaisu
- Mittausalue: jopa 120 mm
- Tarkkuus: ±5 µm
- Täysin automaattinen kalibrointi alle 2 sekunnissa
- Soveltuu pyöreille, neliömäisille, litteille, vapaamuotoisille ja kuusikulmaisille materiaaleille
- Ihanteellinen automaattiseen tuotannonvalvontaan ekstruusiolinjoilla ja puolivalmisteiden valmistuksessa
Geometristen ominaisuuksien luotettava tarkastus
profileGAUGE X.LP-3D soveltuu erinomaisesti erilaisten profiilien ja puolivalmiiden tuotteiden geometrian tarkastukseen. Tyypillisiä mittaussuureita ovat:
- Leveys, korkeus ja paksuus
- Kulmat ja säteet
- Syvyydet ja raon mitat
- Halkaisijat
- Muoto-, sijainti- ja nimellis-/todelliset poikkeamat
Järjestelmä tukee siten jatkuvaa laadunvalvontaa pyöreiden, neliömäisten, litteiden, vapaamuotoisten ja kuusikulmaisten materiaalien tuotannossa.
Räätälöity profiilin mittausjärjestelmä
profileGAUGE X.LP-3D suunnitellaan erikseen kullekin mittauskohteelle. Vakioversio X.LP-3D-50 tarjoaa 40 mm:n mittausalueen. Mittauskohteesta riippuen voidaan toteuttaa laajennettu, jopa 120 mm:n mittausalue.
Lopullinen toteutus riippuu profiilin koosta, geometriasta ja olennaisista tarkastettavista ominaisuuksista. Näin varmistetaan, että arvioitavat profiilialueet sijaitsevat mitattavissa olevalla alueella.
Helppo integrointi uusiin järjestelmiin ja jälkiasennussovelluksiin

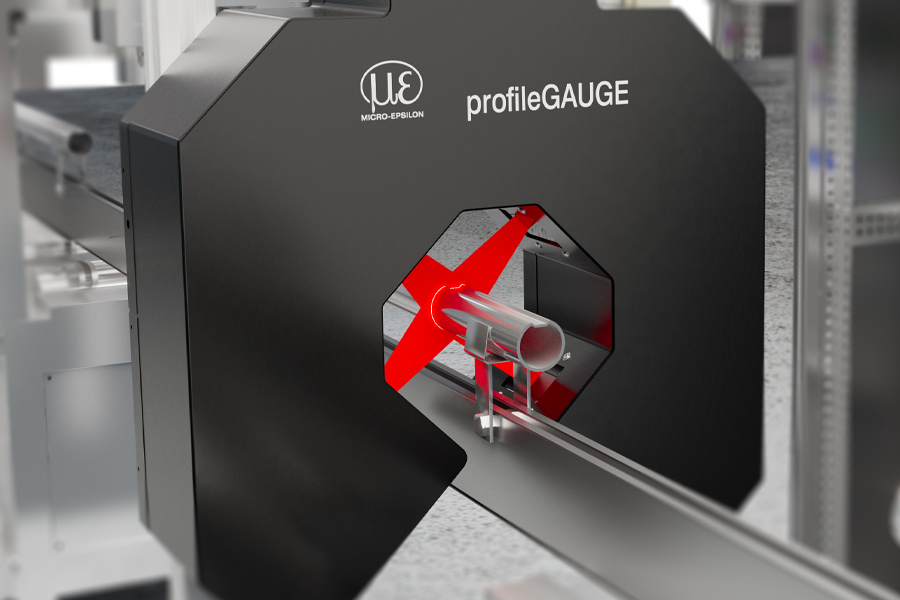

profileGAUGE-mittausjärjestelmä koostuu mittauskehikosta, johon on integroitu laserskannerit, sekä ohjauskaapista ja ohjelmistolla varustetusta paneeli-IPC:stä. Kompakti järjestelmäarkkitehtuuri helpottaa integrointia uusiin järjestelmiin sekä jälkiasennusta olemassa oleviin tuotantolinjoihin. Automatisoituihin prosesseihin integrointia varten on saatavana vakiomallisia teollisuusliitäntöjä. Näin mittaustulokset voidaan siirtää suoraan koneen ohjausjärjestelmään ja hyödyntää prosessin jatkoseurannassa.
