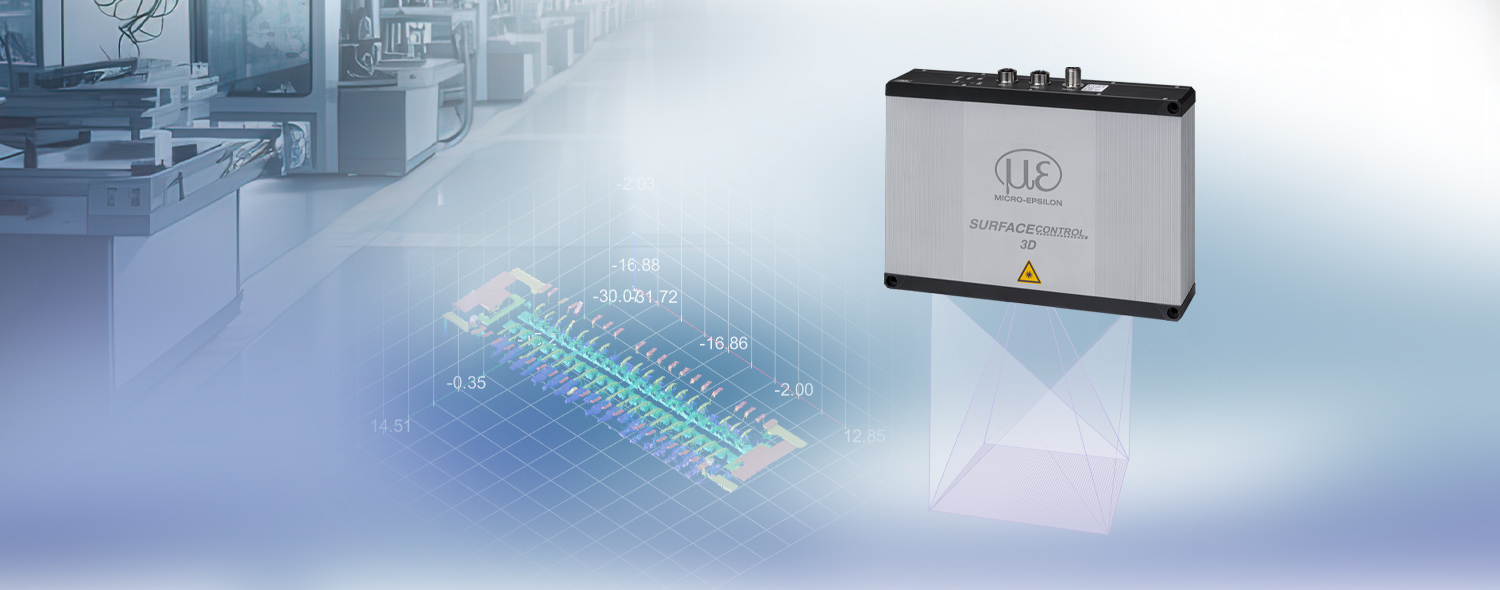

surfaceCONTROL 3D 3560
Täysin integroitu 3D-anturi: vähemmän laitteistoa ja helppo integrointi
100-prosenttinen inline-tarkastus tuotannon tahtiajalla
Jopa 0,25 µm:n Z-akselin toistettavuus tunnistaa pienimmät korkeuserot
Nopea, suuren resoluution 3D-mittaus tarkkoihin tuloksiin ilman ajanhukkaa
Älykkäät 3D-anturit nopeisiin ja erittäin tarkkoihin 3D-snapshot-mittauksiin
Täysin integroidut surfaceCONTROL 3D 3560 -anturit kuvaavat pinnat nopeasti ja erittäin tarkasti. Tehokas anturialusta mahdollistaa erityisen lyhyet kuvaus- ja arviointiajat, jotka luovat perustan tehokkaille tarkastusprosesseille ja lyhyille tahtiajoille. Integroidun SMART-arvioinnin ansiosta mittaustulokset tulostetaan suoraan ilman erillistä arviointiyksikköä.
Yli 10 miljoonaa 3D-pistettä mittausta kohden ja jopa 0,25 µm:n Z-akselin toistettavuus varmistavat pienimpienkin korkeuserojen, tasomaisuuspoikkeamien, muotovirheiden ja pinnan ominaisuuksien luotettavan tunnistuksen.
Yksilöllisiä arviointeja varten 3D DATA -mallit tuottavat täydelliset 3D-tiedot. Mittausarvot siirretään suoraan koneen ohjausjärjestelmään PROFINET-, EtherCAT- ja EtherNet/IP-liitäntöjen kautta, ja ne voidaan integroida helposti olemassa oleviin automaatioympäristöihin.
Ominaisuudet
- Paras mahdollinen tarkkuus: Z-akselin toistettavuus jopa 0,25 µm
- Nopea 3D-kuvaus alkaen 0,2 s – lyhyisiin tahtiaikoihin
- Suuri tietotiheys: yli 10 miljoonaa 3D-pistettä mittausta kohden
- SMART-all-in-one-järjestelmä – ei ulkoista laskentayksikköä: anturi, arviointi ja ohjelmisto yhdessä laitteessa
- Automaattinen laadunvalvonta tuotantoprosessissa
- Helppo integrointi: mittausarvojen suora lähetys ja teollisuusliitännät

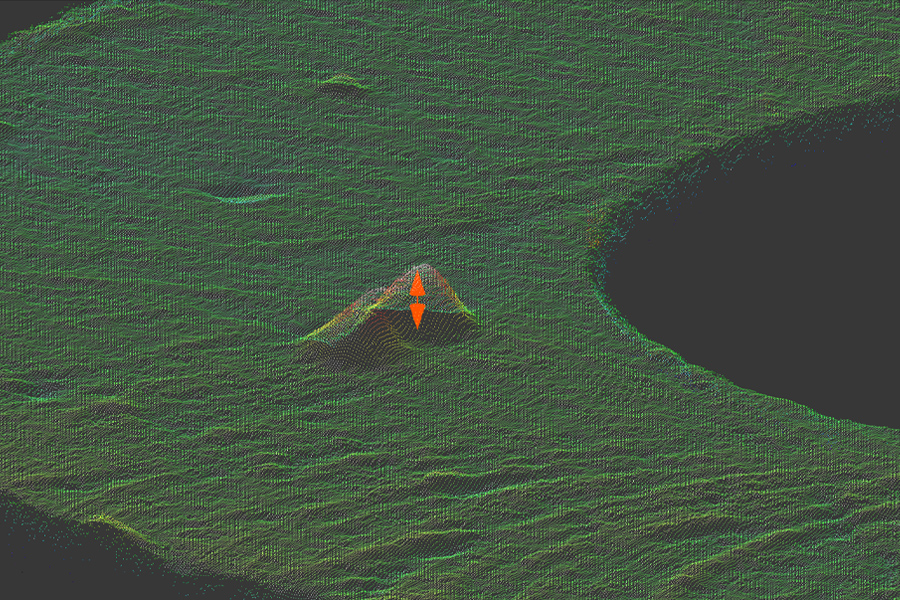

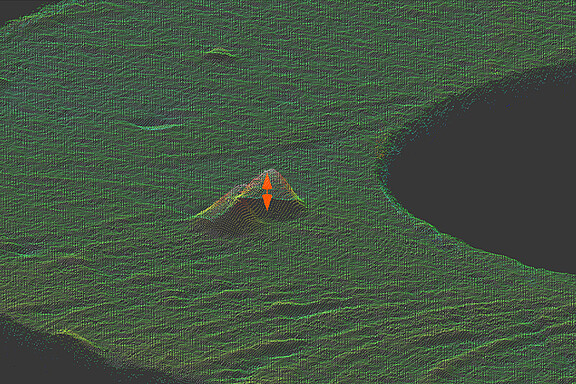

Hienorakenteiden ja pienimpien korkeuserojen tarkka tunnistus
surfaceCONTROL 3D 3560 -anturit tunnistavat luotettavasti pienimmätkin rakenteet, korkeuserot ja pinnan ominaisuudet jopa 8 µm:n sivuttaisresoluution ja jopa 0,25 µm:n erinomaisen Z-akselin toistettavuuden ansiosta. Näin hienot geometriat, muotopoikkeamat, tasomaisuusvirheet ja pinnan epätasaisuudet voidaan mitata tarkasti ja arvioida yksityiskohtaisesti.

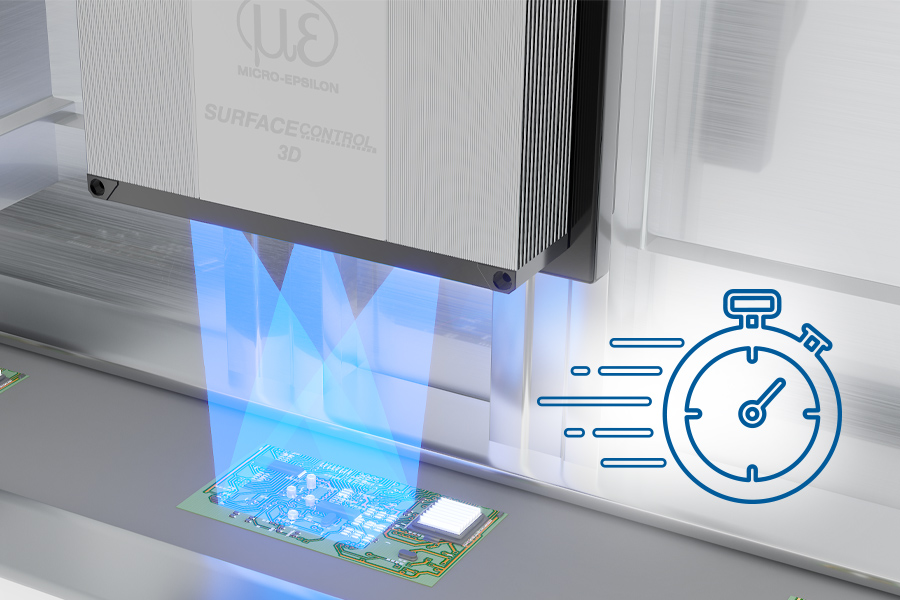

Nopea 3D-kuvaus ja lyhyet käsittelyajat
surfaceCONTROL 3D 3560 -anturit kuvaavat tarkat 3D-tiedot mahdollisimman lyhyessä ajassa. Lyhyet, alkaen 0,2 sekunnin kuvausajat lyhentävät aikaa, jonka mittauskohteen on pysyttävä paikallaan, ja tukevat siten nopeita tarkastusjaksoja automatisoiduissa prosesseissa.
Nopean käsittelyn ansiosta lasketut mittausarvot, ominaisuudet ja OK/NOK-arvioinnit ovat nopeasti käytettävissä. Laatupäätökset voidaan siten palauttaa suoraan tuotantoprosessiin – ihanteellinen ratkaisu inline-tarkastuksiin, lyhyisiin tahtiaikoihin ja robottiavusteisiin sovelluksiin.

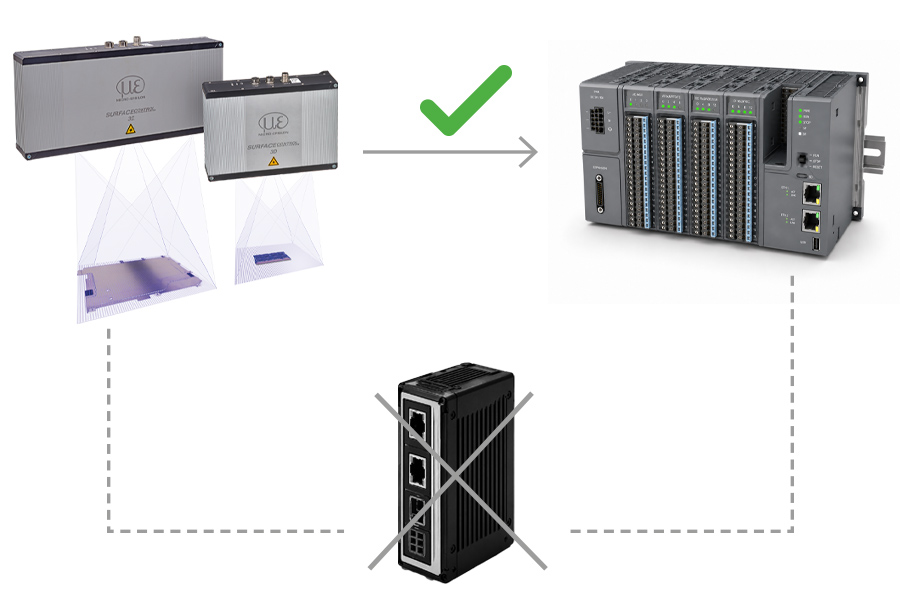

Täysin integroitu all-in-one-ratkaisu
surfaceCONTROL 3D 3560
- Tehokas kokonaisratkaisu teollisiin 3D-mittaustehtäviin
- Anturi, arviointi ja ohjelmistolisenssi yhdessä järjestelmässä. Huomattavasti vähemmän integrointityötä. Ulkoista käsittely-yksikköä ei tarvita.
SMART – mittausarvojen suora lähetys anturista

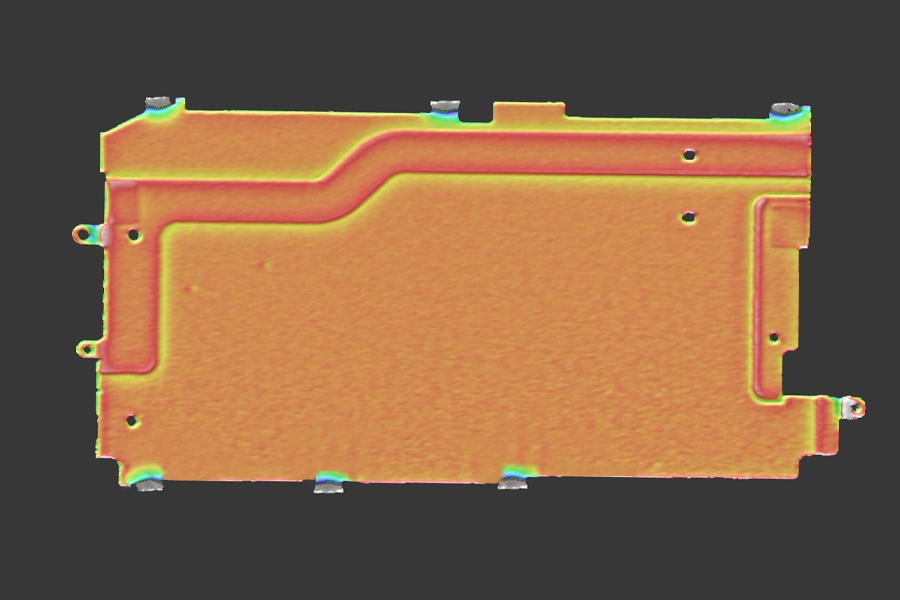

Mittausohjelmat luodaan helposti 3DInspect-ohjelmistossa, tallennetaan anturin ohjausyksikköön ja suoritetaan suoraan ilman ulkoista arviointiyksikköä. Anturi välittää mittaustulokset ja arvioinnit suoraan tuotantoprosessiin. Siksi SMART sopii ihanteellisesti automatisoituihin tarkastustehtäviin, joissa mittausarvot lähetetään suoraan.
3D DATA – täydellisten 3D-tietojen joustava käsittely asiakasohjelmistossa
3D DATA -tilassa surfaceCONTROL 3D 3560 tuottaa täydelliset, kalibroidut 3D-tiedot. Ne voidaan integroida joustavasti asiakasohjelmistoon ja kuvankäsittelyjärjestelmiin Gigabit Ethernetin ja Micro-Epsilonin 3D SDK:n avulla.
Kenttäväylä suoraan anturista
surfaceCONTROL 3D 3560 tukee PROFINET-, EtherCAT- ja EtherNet/IP-tiedonsiirtoa, joten se voidaan integroida helposti automatisoituihin inline-tarkastusprosesseihin. Mittausarvot voidaan siten siirtää suoraan koneen ohjausjärjestelmään.

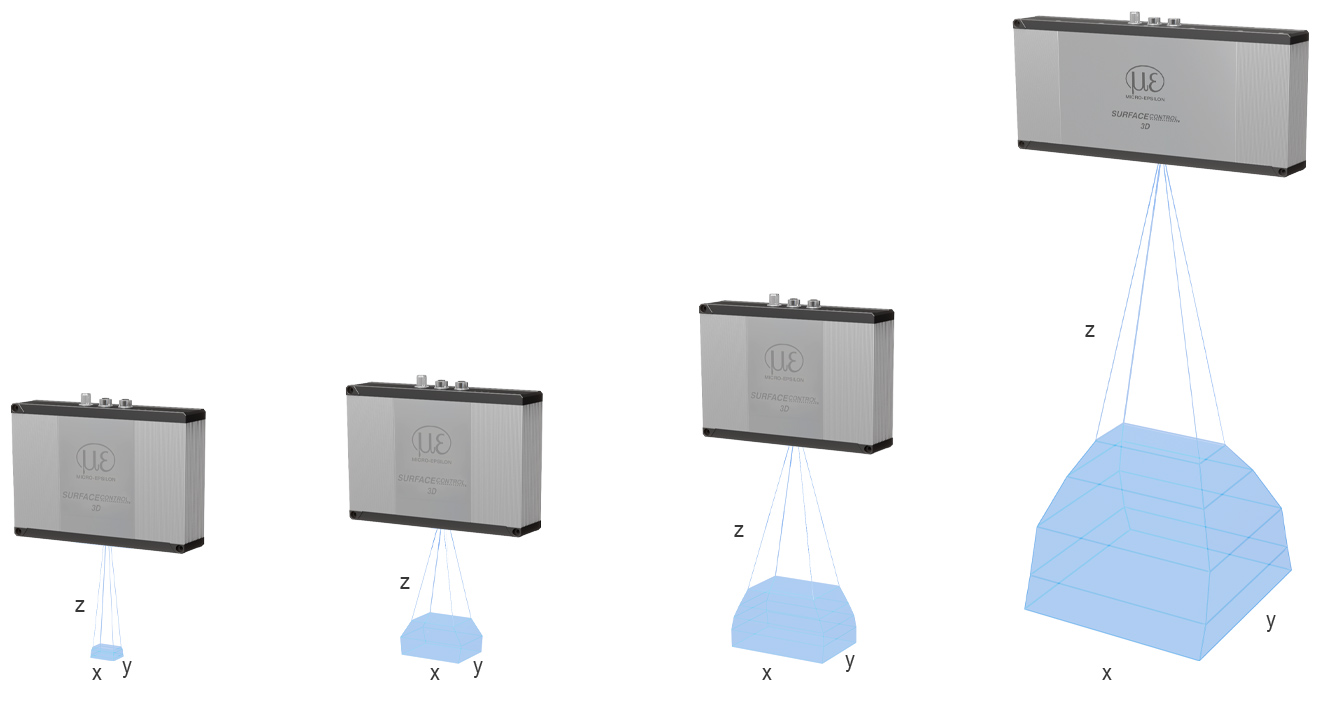

Neljä mittausaluetta erilaisiin tarkastustehtäviin
surfaceCONTROL 3D 3560 -sarjaan on saatavana useita mittausalueita. Näin anturi voidaan sovittaa optimaalisesti erilaisiin komponenttikokoihin, resoluutiovaatimuksiin ja tarkastustehtäviin.

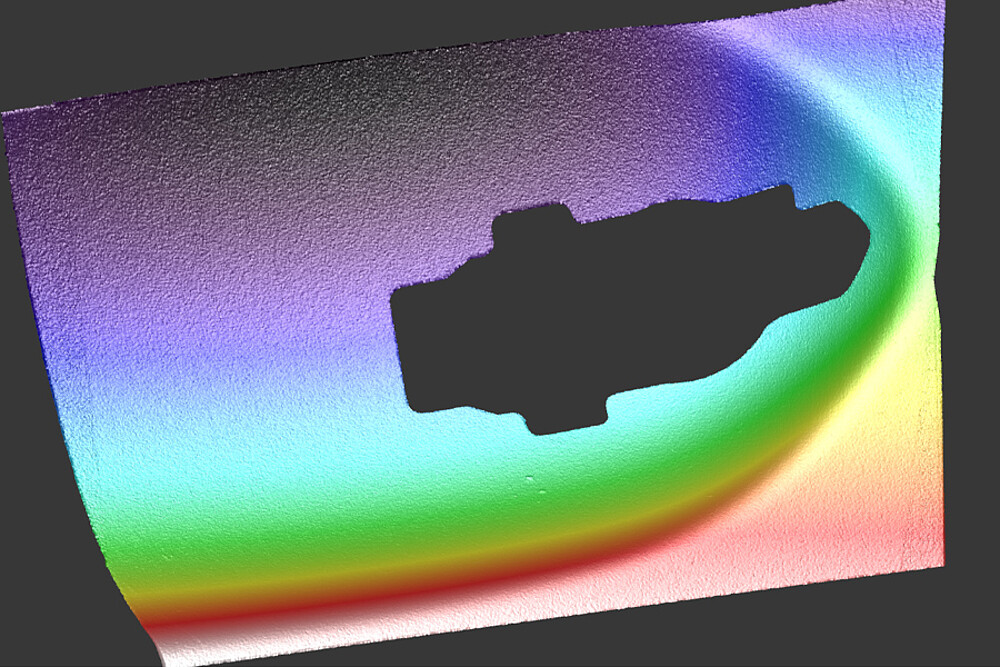

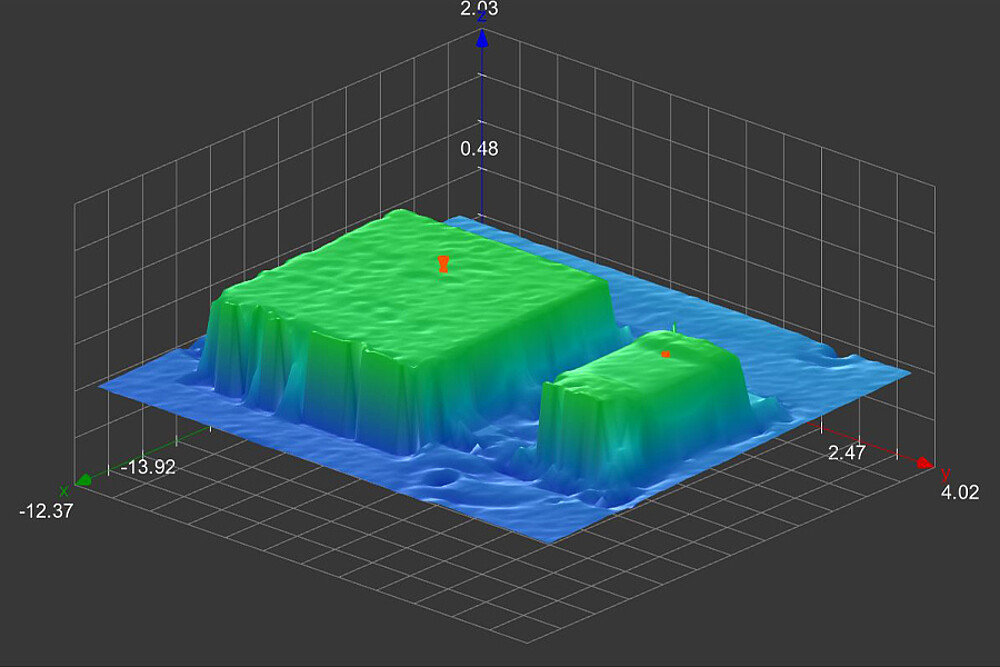

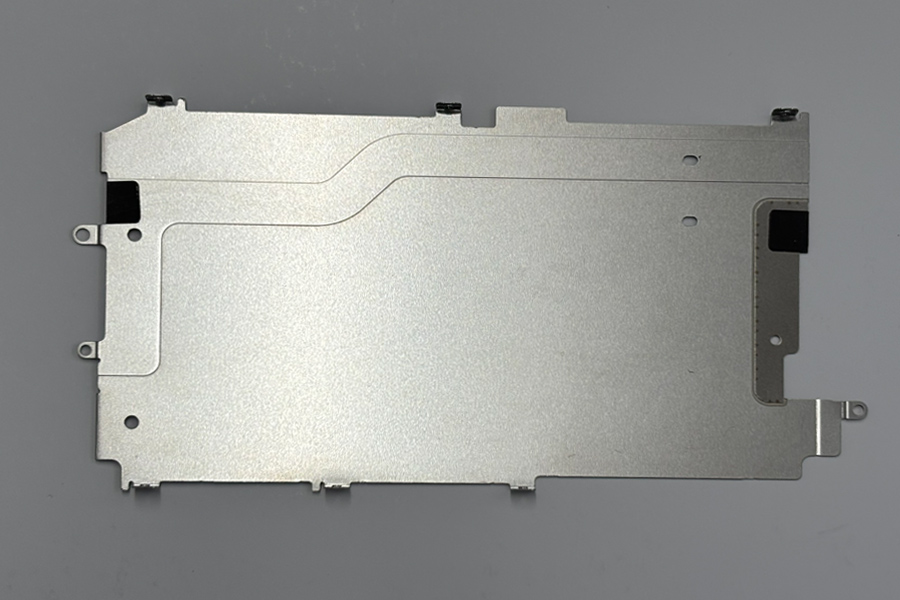

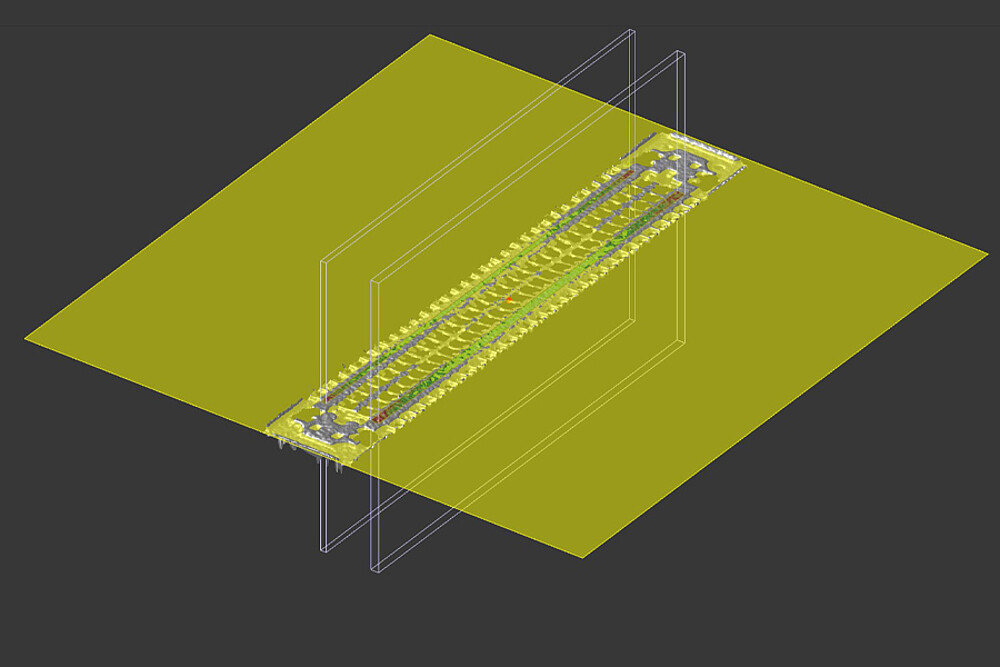

Sovellusesimerkkejä
