Kapasitiiviset anturit tarkkaan etäisyyden mittaukseen

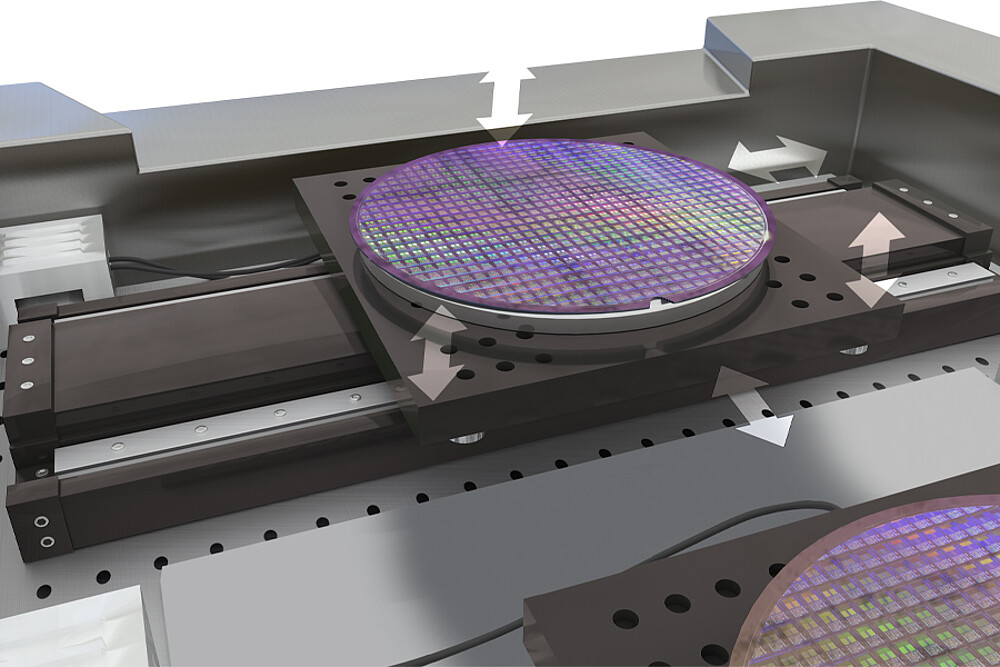

Kapasitiivisia antureita käytetään tarkkaan etäisyyden mittaukseen parhaalla mahdollisella signaalin vakaudella. Micro-Epsilon on tekniikan edelläkävijä, jolla on erittäin kattava tuotevalikoima. Meiltä löytyy ratkaisu kaikenlaisiin mittaustehtäviin. Kompaktin ja kestävän rakenteensa ja laajan räätälöitävyytensä ansiosta nämä järjestelmät voidaan integroida joustavasti erilaisiin teollisuussovelluksiin aina puolijohdeteollisuuden tarkkuutta vaativasta koneenohjauksesta akkujen valmistuksen jatkuvaan prosessinvalvontaan.
Micro-Epsilon on kapasitiivisen tarkkuusmittaustekniikan edelläkävijä.
Ominaisuudet

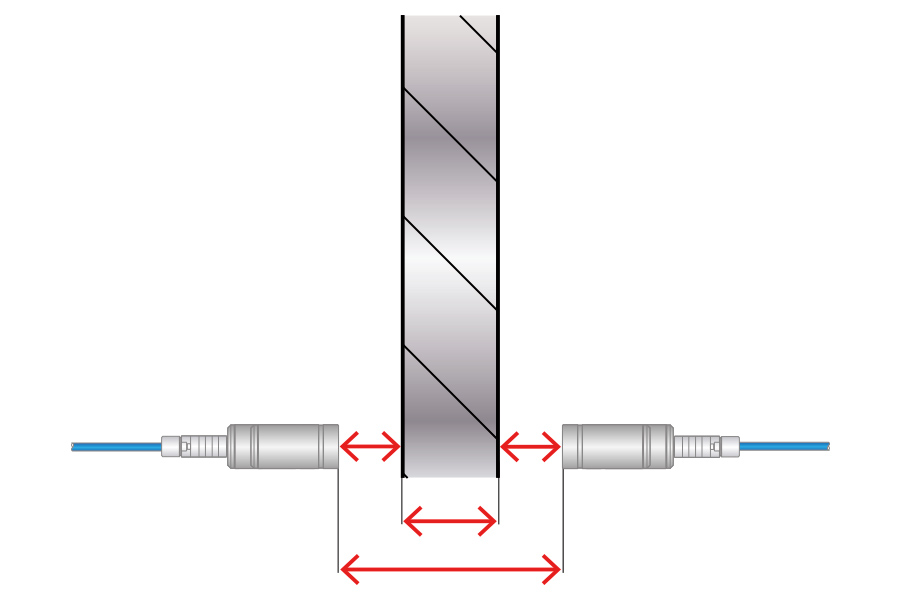

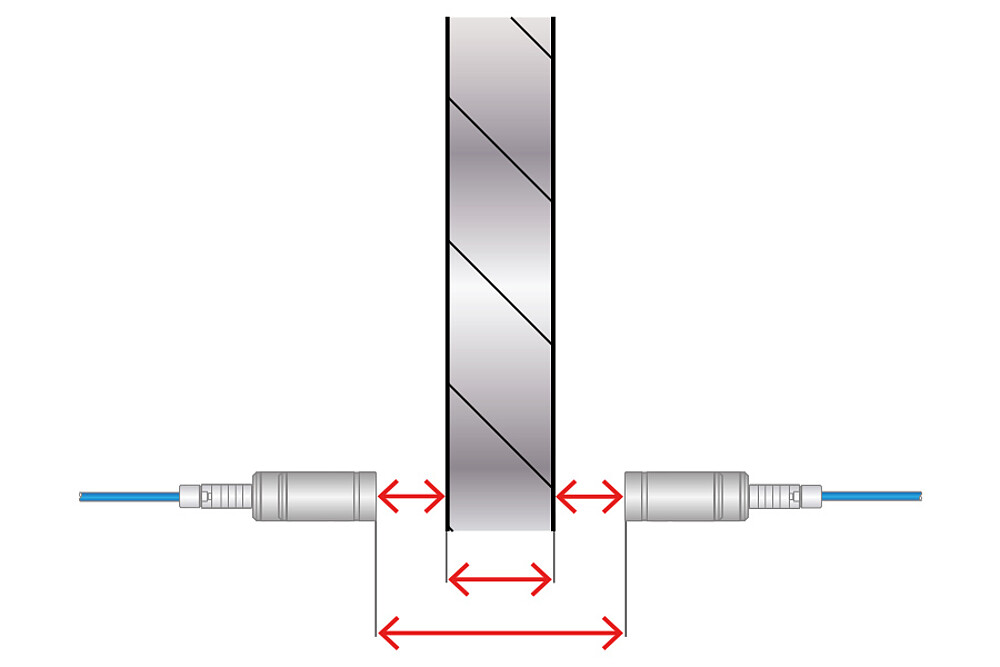

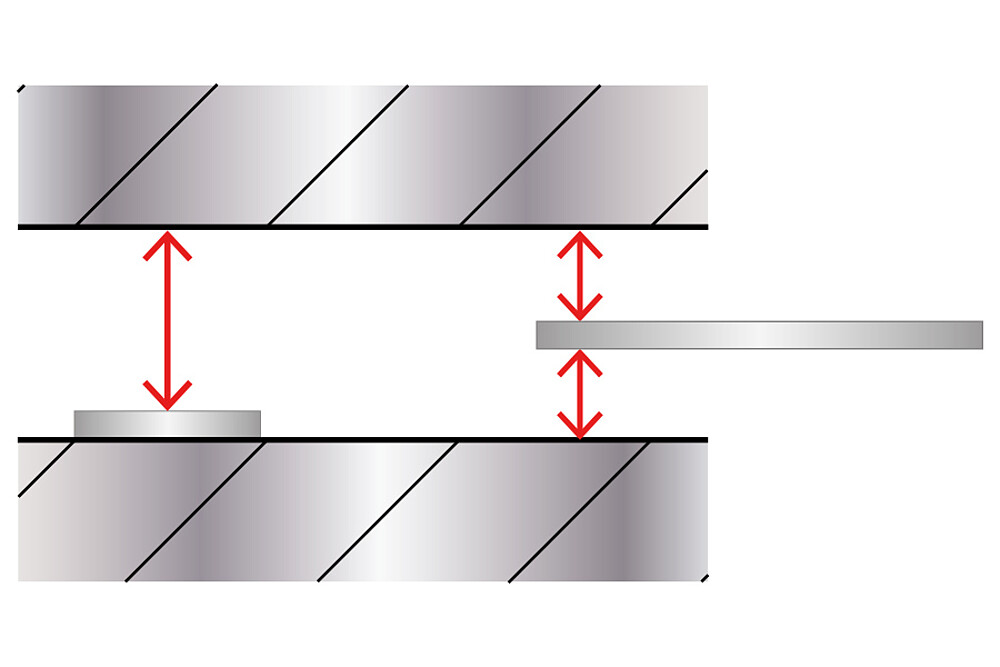

- Tarkkaa siirtymän, etäisyyden, rakojen ja paksuuden mittausta
- Tarkimmillaan jopa 30 pikometrin resoluutio
- Soveltuu kaikille sähköä johtaville kohteille

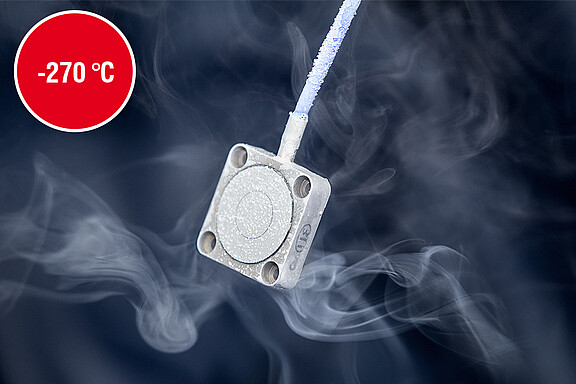

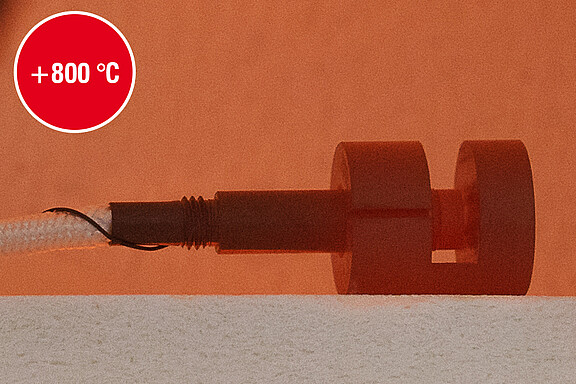

- Sopii haastaviin olosuhteisiin: -270 ... +800 °C tai ultravakuumi
- Soveltuu erinomaisesti vaihteleviin lämpötiloihin

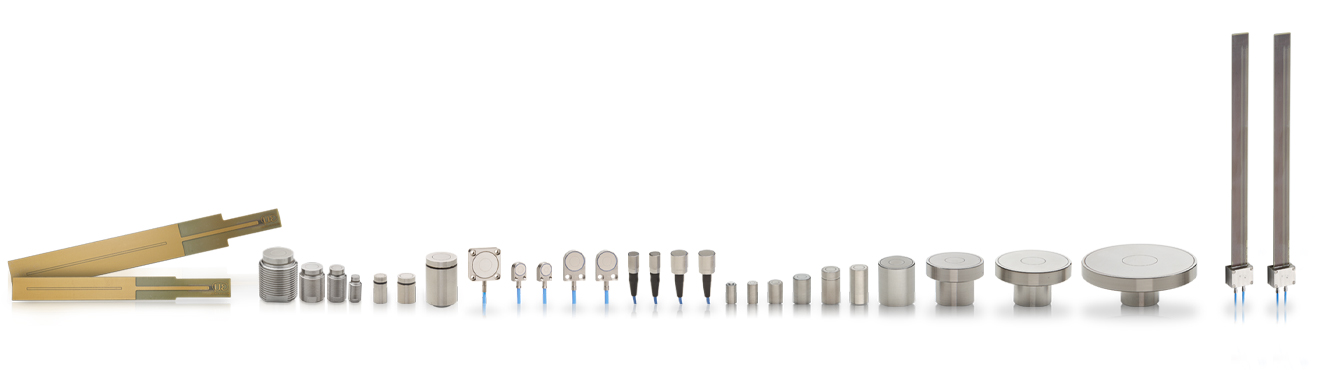

- Uusinta teknologiaa edustava tuotevalikoima erilaisiin sovelluksiin
- Optimoidut anturit ja ohjauselektroniikat OEM-sarjatuotantosovelluksiin
Tarkkuutta etäisyyden, paksuuden ja välien mittaukseen

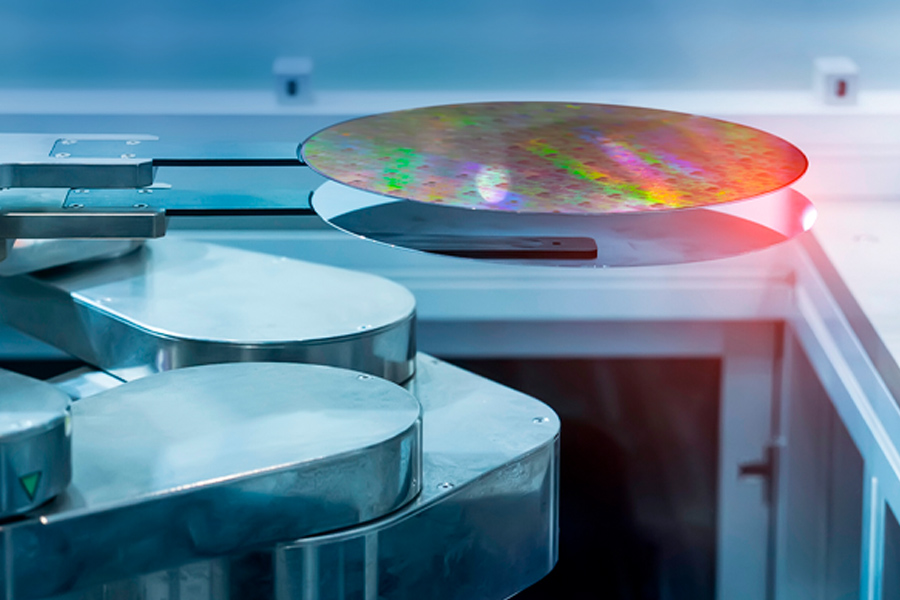

0,00000003 mm | Vie tarkkuuden uudelle tasolle
Kapasitiiviset anturit saavuttavat jopa 30 pikometrin resoluution. Näin voidaan tunnistaa pienimmätkin etäisyyden muutokset. Koska antureiden lineaarisuus on vain 80 nanometriä, ne ovat paitsi erittäin tarkkoja myös hyvin vakaita.

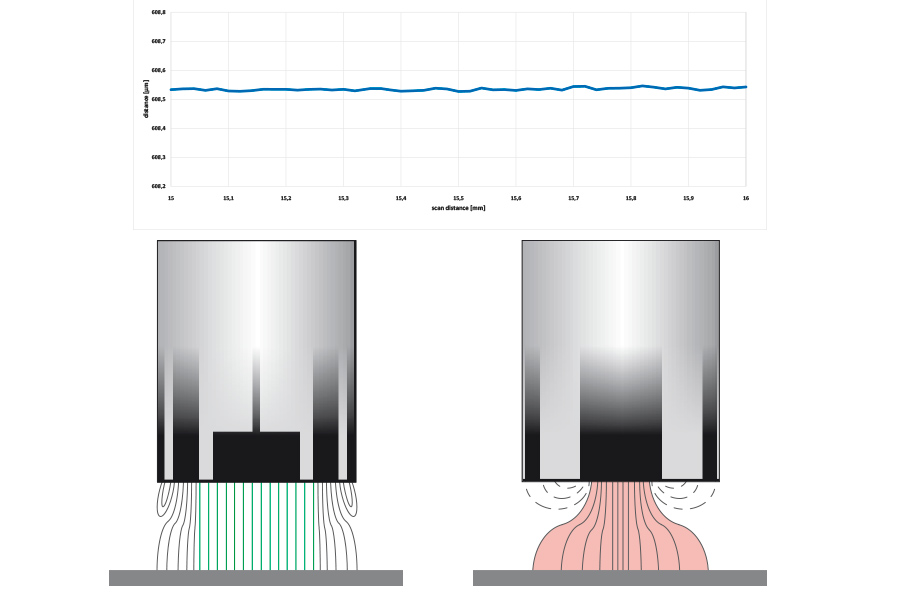

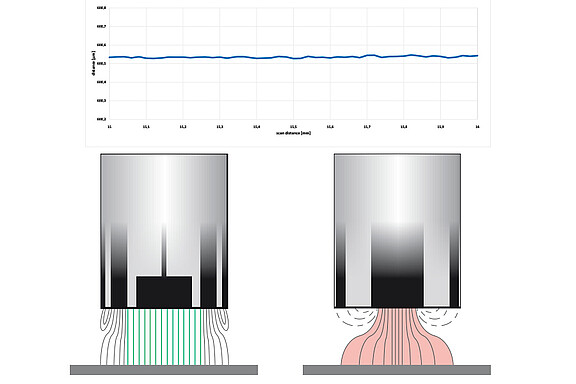

Alhaisen häiriötason takaava tekniikka maksimoi signaalin vakauden.
Micro-Epsilonin kapasitiiviset anturit tarjoavat erinomaisen signaalin vakauden ja parhaan mahdollisen mittaustarkkuuden jopa vaativissa sovelluksissa. Integroitu alhaisen häiriötason tekniikka yhdistää kolmiakselisen anturirakenteen ja sähköisesti suojatut anturikaapelit. Tämä minimoi häiriöt ja mahdollistaa poikkeuksellisen vakaat ja häiriöttömät mittaussignaalit.
Lisäksi anturit voivat olla kosketuksissa toisiinsa monikanavamittauksissa, mikä mahdollistaa erittäin kompaktin antureiden sijoittelun. Lisäksi anturit on oikosulkusuojattu käyttöturvallisuuden parantamiseksi.
Tarkkuutta kaikissa ympäristöissä, puhdastiloista tuotantolinjoille
- Erityinen anturirakenne takaa parhaan mahdollisen signaalin vakauden

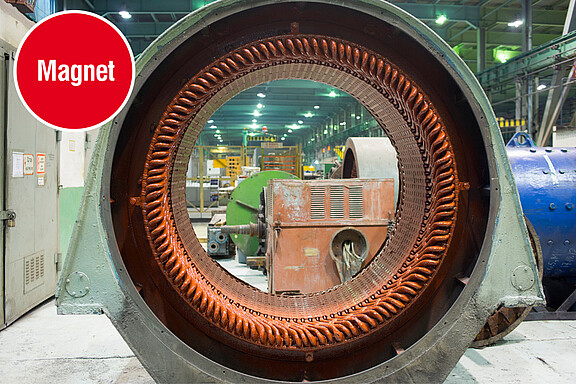

- Lämpötilavakaat ja ei-magneettiset materiaalit, kuten Invar, titaani tai erikoismetalliseokset (esim. Inconel)

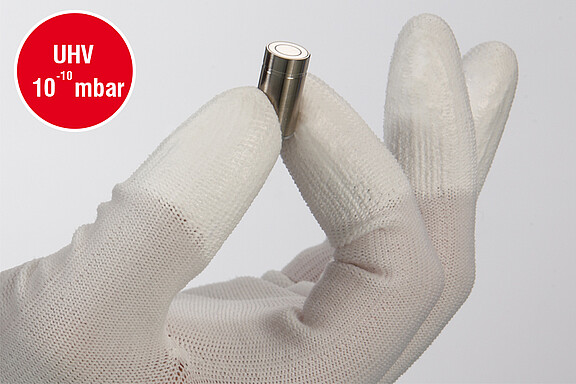

- Hiukkasettomat ja vähän kaasuuntuvat anturit, puhdastiloihin soveltuvat puhtaat kaapelit
- Ei vaikutusta ympäristöön esimerkiksi mekaanisen voiman tai lämmönsiirron kautta
Täysi yhteensopivuus mahdollistaa valtavan mahdollisuuden erilaisia yhdistelmiä
capaNCDT tarjoaa parhaan mahdollisen joustavuuden, täyden yhteensopivuuden ja erinomaisen tarkkuuden. Anturit, kaapelit ja ohjauselektroniikat ovat keskenään täysin yhteensopivia ja ne on helppo ja nopea vaihtaa, jopa toiselle mittausalueelle siirryttäessä. Tämän ansiosta anturit voidaan vaihtaa suoraan paikan päällä muutamassa sekunnissa, jolloin seisokkiajat saadaan minimoitua. LC-säätö optimoi lineaarisuuden korkeaa tarkkuutta vaativissa sovelluksissa. Tuloksena on paras mahdollinen joustavuus ja käyttöturvallisuus.

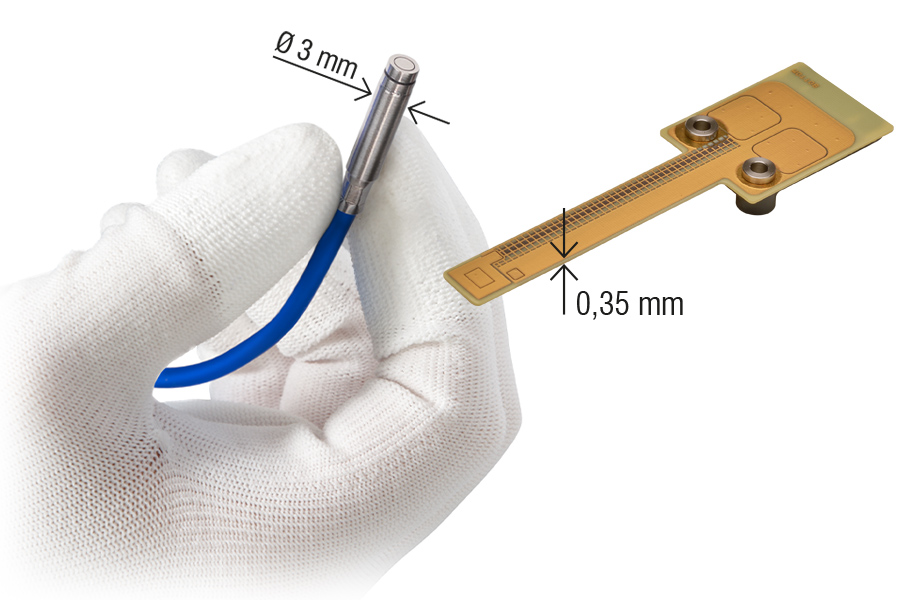

Kompakti ja helposti integroitavissa
Erityisen muotoilunsa ansiosta Micro-Epsilonin erittäin kompaktit kapasitiiviset anturit on poikkeuksellisen helppo integroida koneisiin tai jälkiasentaa käytössä oleviin järjestelmiin. Saumattoman integroinnin käytössä oleviin automaatioympäristöihin mahdollistavat joustavat teollisuusliitännät, jotka tukevat virta- ja jännitelähtöjä, RS485-liittymää, Ethernetiä ja kenttäväyliä.
Tämä kestävä anturi- ja kaapelikokonaisuus sekä huolellisesti harkittu asennuskonsepti varmistavat nopean ja turvallisen käyttöönoton. Korkeita hygieniastandardeja edellyttävissä sovelluksissa CSF-mallit tarjoavat myös helposti puhdistettavia anturipintoja sekä joustavia ja taipuisia piirilevyantureita erityisen ahtaisiin asennustiloihin.
Kuinka kapasitiiviset anturit toimivat?

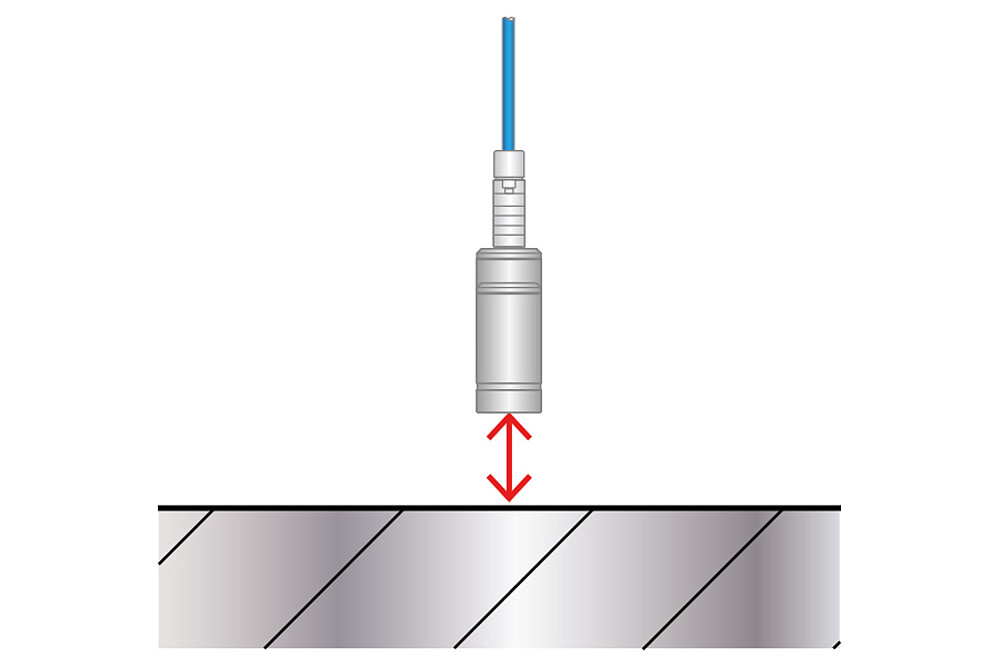

Kapasitiivisten antureiden toiminta perustuu kapasitanssin muutosten tunnistamiseen. Levytyyppisessä kondensaattorissa kahden vakiokokoisen levyn kapasitanssia voidaan muuttaa vaihtamalla niiden välistä etäisyyttä tai asettamalla mittausväliin eriste. Anturi (mittauselektrodi) ja sähköä johtava mittauskohde toimivat levytyyppisen kondensaattorin tavoin. Jos taajuudeltaan tasainen vaihtovirta kulkee anturin kondensaattorin läpi, anturin vaihtovirran amplitudi on suhteessa kohteen etäisyyteen (maadoituselektrodi). Jotta mittaukset olisivat mahdollisimman yhdenmukaiset, on anturin ja mitattavan kohteen välisen eristevakion pysyttävä samana.
