3D-snapshot-anturit geometrian, muodon ja pinnan tarkastukseen
Lähes kaikille pinnoille: surfaceCONTROL 3D -snapshot-anturit kuvaavat mattapintaiset, hajaheijastavat pinnat koko alueelta kosketuksetta ja erittäin tarkasti. Yhdellä kuvauksella saadaan kalibroidut, suuren resoluution 3D-tiedot geometrisiin mittauksiin, pinnan tarkastukseen ja teolliseen laadunvalvontaan.
Nopeat mittaukset: Lyhyiden kuvaus- ja käsittelyaikojen sekä suuren Z-akselin tarkkuuden ansiosta anturit sopivat erinomaisesti vaativiin inline-, atline- ja robottimittaus- ja tarkastustehtäviin.
Yhteensopiva ja SMART: Mittauskohteen koon, resoluutiovaatimusten ja integrointikonseptin mukaan saatavilla on erilaisia malleja – kompakteista 3D-snapshot-antureista älykkäisiin, täysin integroituihin ratkaisuihin, joissa on integroitu arviointi ja suora mittausarvojen lähetys.
Mallien yleiskatsaus
Ominaisuudet
- Koko mittauskentän 3D-kuvaus yhdellä tilannekuvalla
- Kosketukseton mittaus inline-, atline- ja robottisovelluksiin
- Lyhyet kuvausajat nopeisiin tarkastusprosesseihin
- Suuri Z-akselin tarkkuus pienimpien korkeuserojen tunnistamiseen
- Suuri sivuttaisresoluutio hienojen rakenteiden ja yksityiskohtien tunnistamiseen
- Kalibroidut 3D-pistepilvet tarkkoihin arviointeihin
- Helppo integrointi GigE Visionin, GenICamin ja 3D SDK:n avulla
- SMART-arviointi 3DInspect-ohjelmistolla valituissa malleissa
- Sinisen LED-tekniikan ansiosta lasersuojausta ei tarvita
Kosketukseton 3D-mittaus

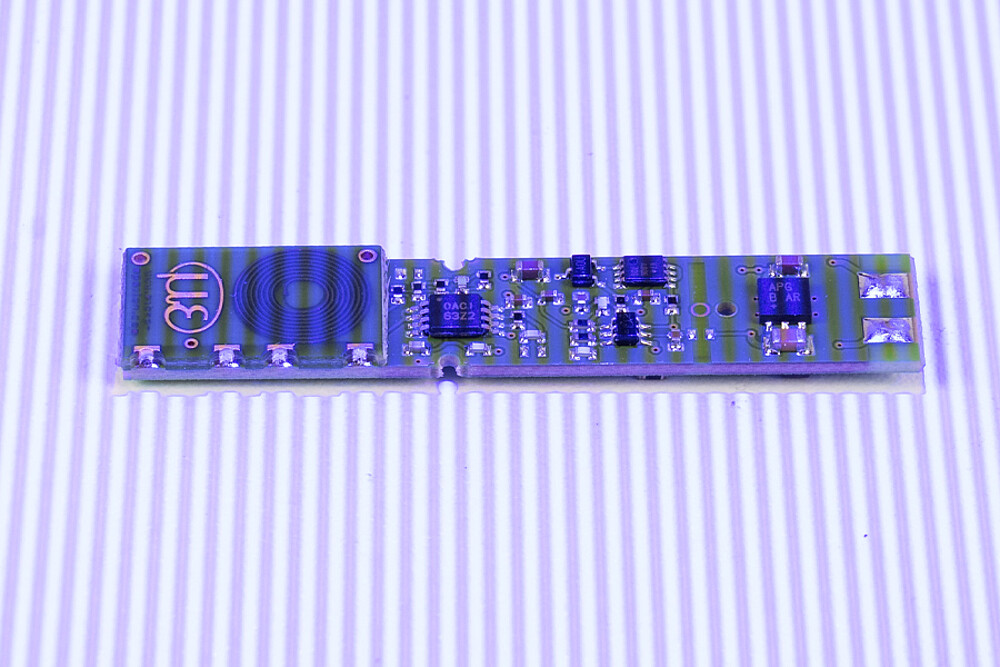

Mittauskohde tunnistetaan kosketuksetta strukturoidun juovavaloprojektion avulla. Anturi laskee tallennetuista kuvatiedoista suuren resoluution 3D-pistepilven, jota voidaan käsitellä edelleen mittausta, tarkastusta ja analysointia varten.
Järjestelmäkonseptista riippuen 3D-tiedot voidaan arvioida 3DInspect-ohjelmistolla, asiakaskohtaisella ohjelmistolla tai suoraan valittujen mallien integroiduilla toiminnoilla. Integroitu arviointi ja automaattinen mittausarvojen lähetys ovat käytettävissä esimerkiksi surfaceCONTROL 3D 3560- ja surfaceCONTROL 3D 2610 -malleissa.

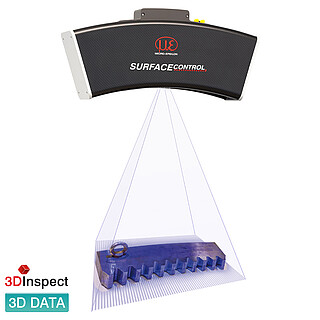

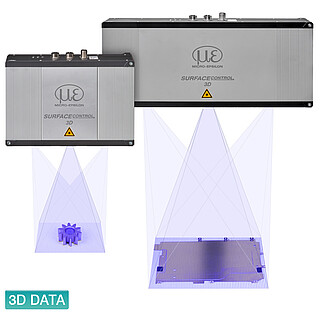

Oikea 3D-snapshot-anturi jokaiseen mittaustehtävään
surfaceCONTROL-sarjassa on erilaisia mittausalueita, resoluutioita ja integrointivaihtoehtoja. Sopiva anturi on helppo valita komponentin koon, vaaditun tarkkuuden ja halutun arviointimenetelmän perusteella. Mittausalueiden koot vaihtelevat 29,5 mm x 18,0 mm:stä 650 mm x 495 mm:iin.

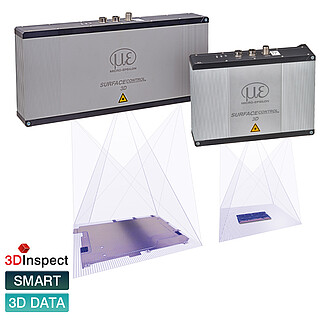

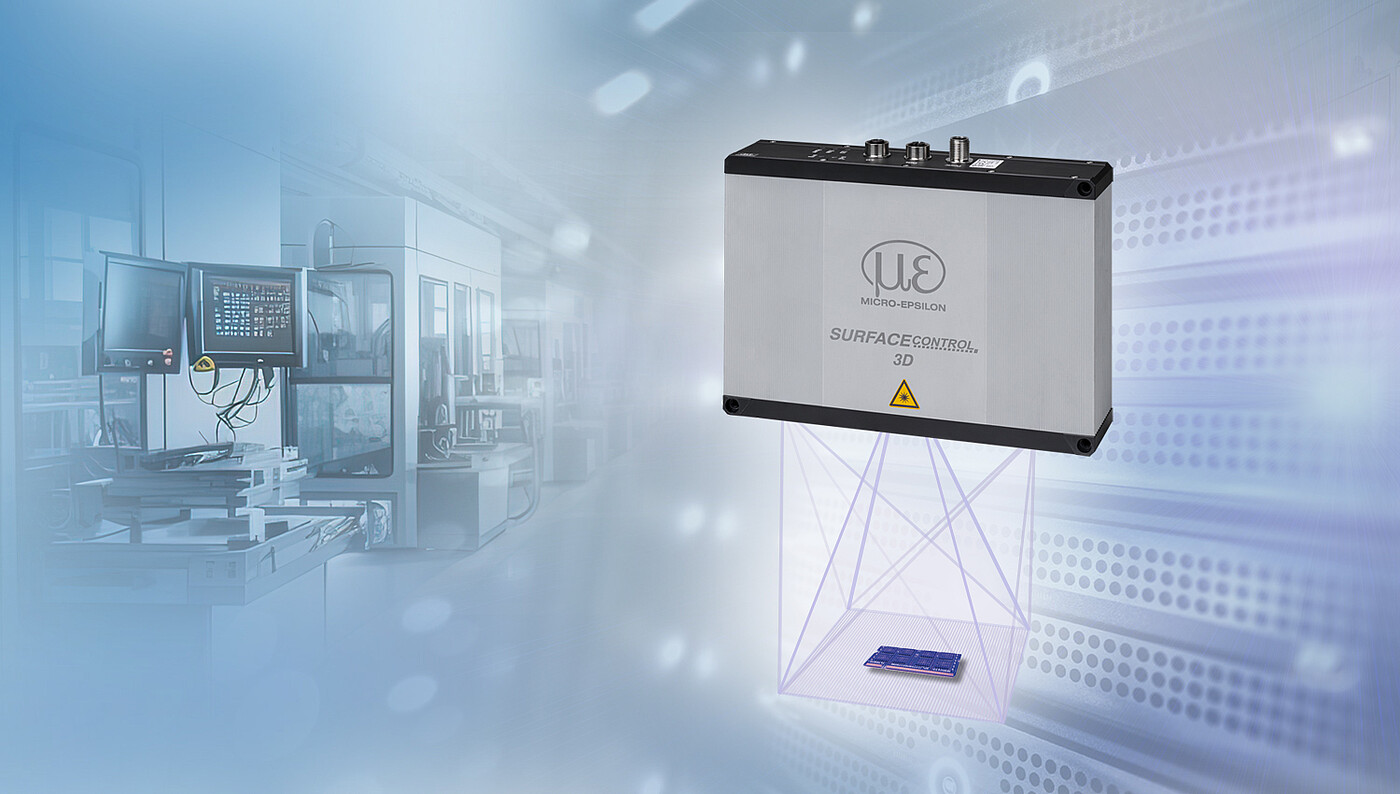

UUTUUS: Täysin integroitu 3D-anturi nopeisiin ja erittäin tarkkoihin 3D-snapshot-mittauksiin
Uuden surfaceCONTROL 3D 3560 -anturin myötä sarja tarjoaa nyt parhaan mahdollisen Z-akselin tarkkuuden, yli 10 miljoonaa 3D-pistettä ja SMART-arvioinnin täysin integroituna ratkaisuna. surfaceCONTROL 3D 3560 tukee PROFINET-, EtherCAT- ja EtherNet/IP-tiedonsiirtoa, joten se voidaan integroida helposti automatisoituihin inline-tarkastusprosesseihin.
Integroidun arvioinnin ansiosta erillisiä laskentayksiköitä ei tarvita. Tämä vähentää kaapelointi- ja integrointityötä, keventää ohjausjärjestelmän kuormitusta ja mahdollistaa laskettujen mittaustulosten tai yksinkertaisten OK/NOK-kytkentäsignaalien suoran lähdön nopeita prosessipäätöksiä varten.
3D-snapshot-anturit käytännössä – geometrian, pinnan ja laadun tarkastukseen

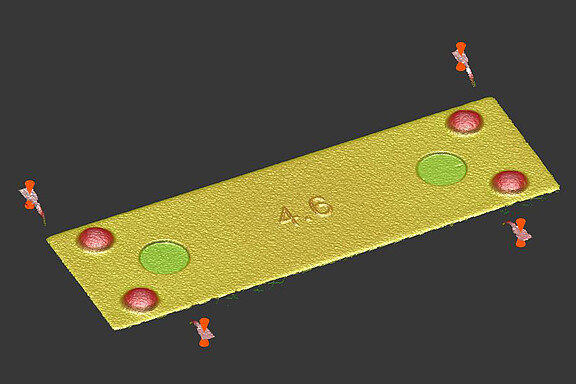

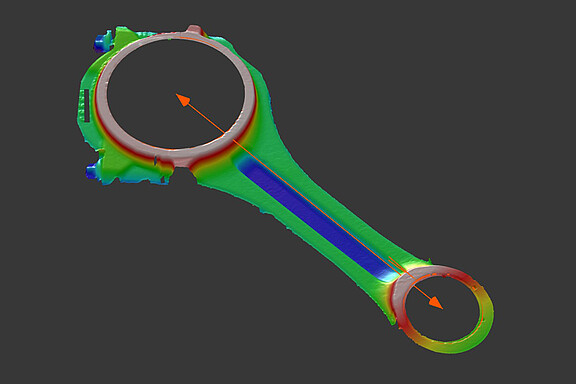

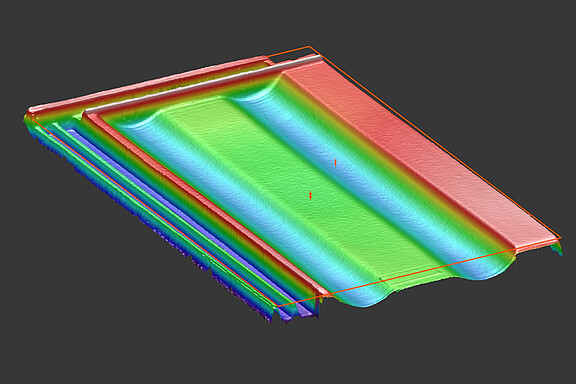

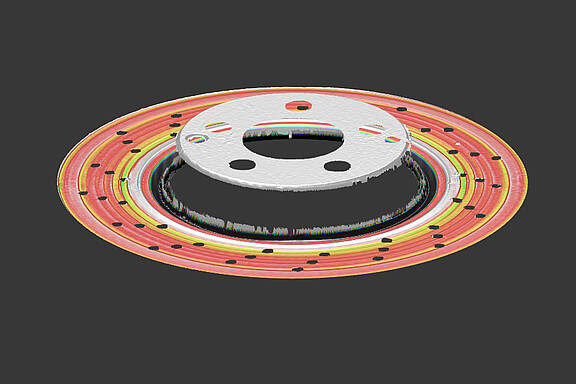

Geometrisessa mittauksessa, pinnan tarkastuksessa ja laadunvalvonnassa surfaceCONTROL 3D -anturit tuottavat koko mittauskentän kattavat 3D-tiedot nimellis- ja toteuma-arvojen vertailuun, hyväksytty/hylätty-päätöksiin sekä prosessin ja tuotannon valvontaan. Ne mahdollistavat muodon ja geometrian tarkan tarkastuksen, vikojen tunnistuksen, kokoonpanon tarkastuksen ja kohdistuksen – kosketuksetta, objektiivisesti ja hylkyä vähentäen.
Joustava arviointi ja integrointi
Anturimallista ja sovelluksesta riippuen käytettävissä on kaksi vaihtoehtoa: 3D DATA mahdollistaa kalibroitujen 3D-pistepilvien integroinnin asiakasohjelmistoon. Valituissa SMART-malleissa mittausohjelmat luodaan 3DInspect-ohjelmistossa, tallennetaan anturiin ja suoritetaan suoraan anturissa. Näin mittausarvot ja OK/NOK-arvioinnit voidaan tulostaa automaattisesti ilman ulkoista arviointiyksikköä.

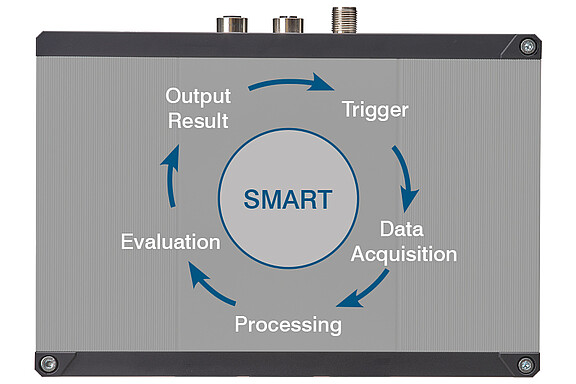

SMART-anturi integroidulla 3D-arvioinnilla
- Integroitu tietojenkäsittely anturissa
- Erillistä ohjausyksikköä ei tarvita*
- Mittaustulosten lähetys suoraan PLC:lle
- Yli 80 mittausohjelmaa 2D- ja 3D-arviointiin, esimerkiksi raon leveyden, kulman ja askelkorkeuden mittaukseen
*Poikkeus: SC2610-malli vaatii SMART-arviointiin ulkoisen ohjausyksikön (esim. IPU)
Sovellusesimerkkejä

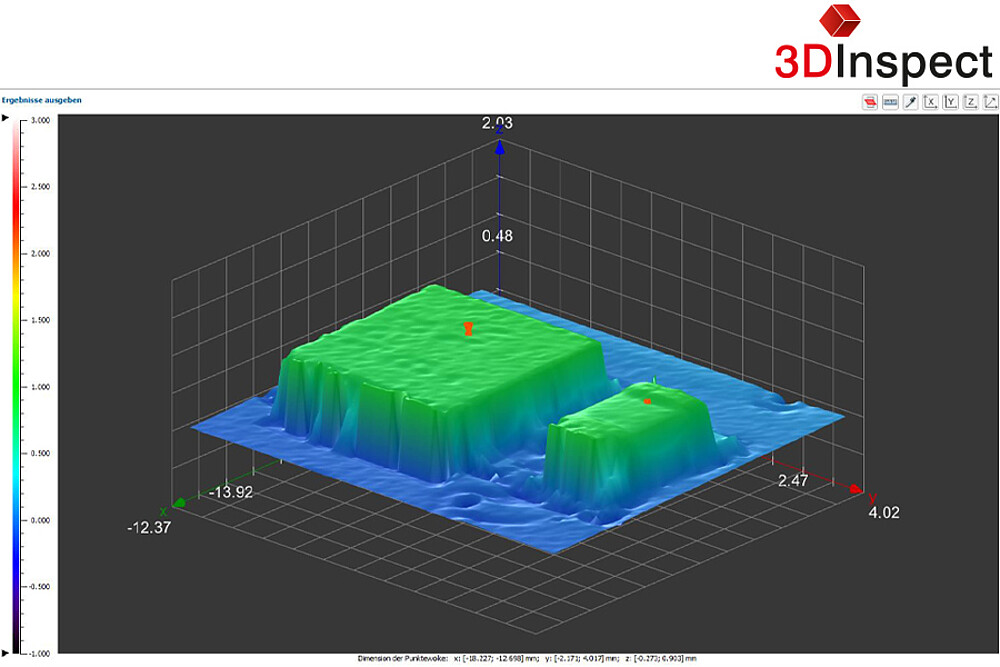

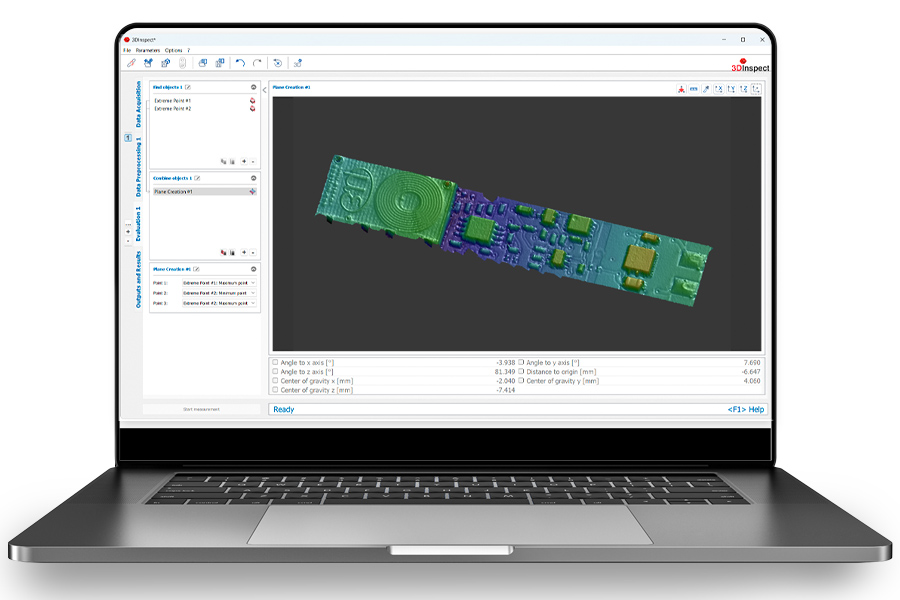

3DInspect – tehokas ohjelmisto parametrien määritykseen ja arviointiin
Intuitiivinen käyttöliittymä
Yksinkertainen parametrien määritys ja 3D-mittausohjelmien helppo luonti mahdollistavat mittausjaksojen nopean ja tehokkaan konfiguroinnin
Inline-käyttö
Integroitu automaatioliitäntä tallentaa mittausohjelmat suoraan anturiin (SMART-anturit) ja mahdollistaa automatisoidut mittaukset ilman erillisiä ohjausyksiköitä.
Lokitietojen tallennus
3D-tietojen tallennus suoraan ohjelmistoon
Yksi ohjelmistopaketti kaikille Micro-Epsilonin 3D-antureille
Parametrien määritys
- Optimaalisten anturiparametrien asettaminen kuhunkin mittaustehtävään
- Parametrisarjojen lataaminen
- Mitattavan alueen valitseminen

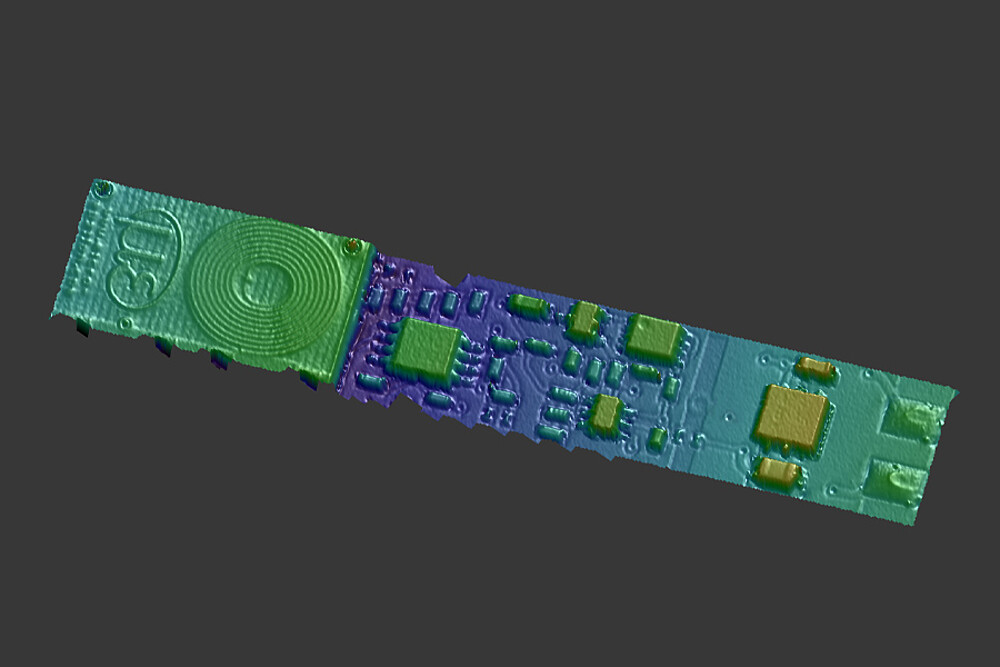

Tietojen esikäsittely
- Pistepilven säätäminen ennen arviointia, esimerkiksi pistepilven toistettavaa kohdistusta varten.
- Tietojen tarkentaminen tai suodattaminen ominaisuuksien korostamiseksi, epäolennaisten pisteiden poistamiseksi tai poikkileikkausten luomiseksi.
Arviointi
- Yli 80 mittausohjelmaa tarvittavien mittausarvojen laskemiseen
- Aiemmin luotujen poikkileikkausten arviointi ja mittaus
- Useiden ohjelmien yhdistäminen monimutkaisia mittaustehtäviä varten
Mittaustulosten lähetys
- Mittausarvon suora arviointi tulokseksi (OK/NOK-arvo); mittausarvojen tai arvioitujen tulosten automaattinen lähetys (edellyttää ”Automation”-lisenssiä)
- Kytkentäsignaalit ja kenttäväylälähtö
