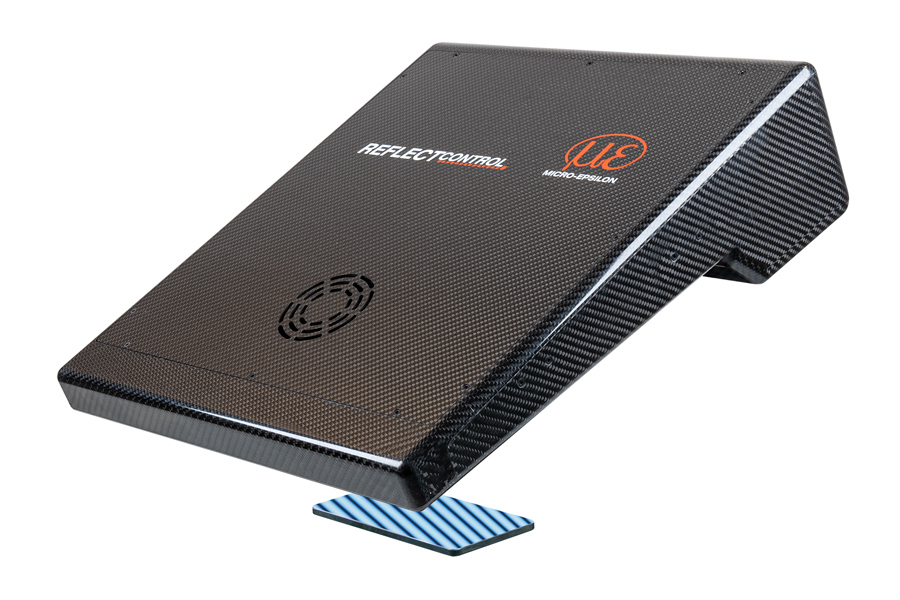

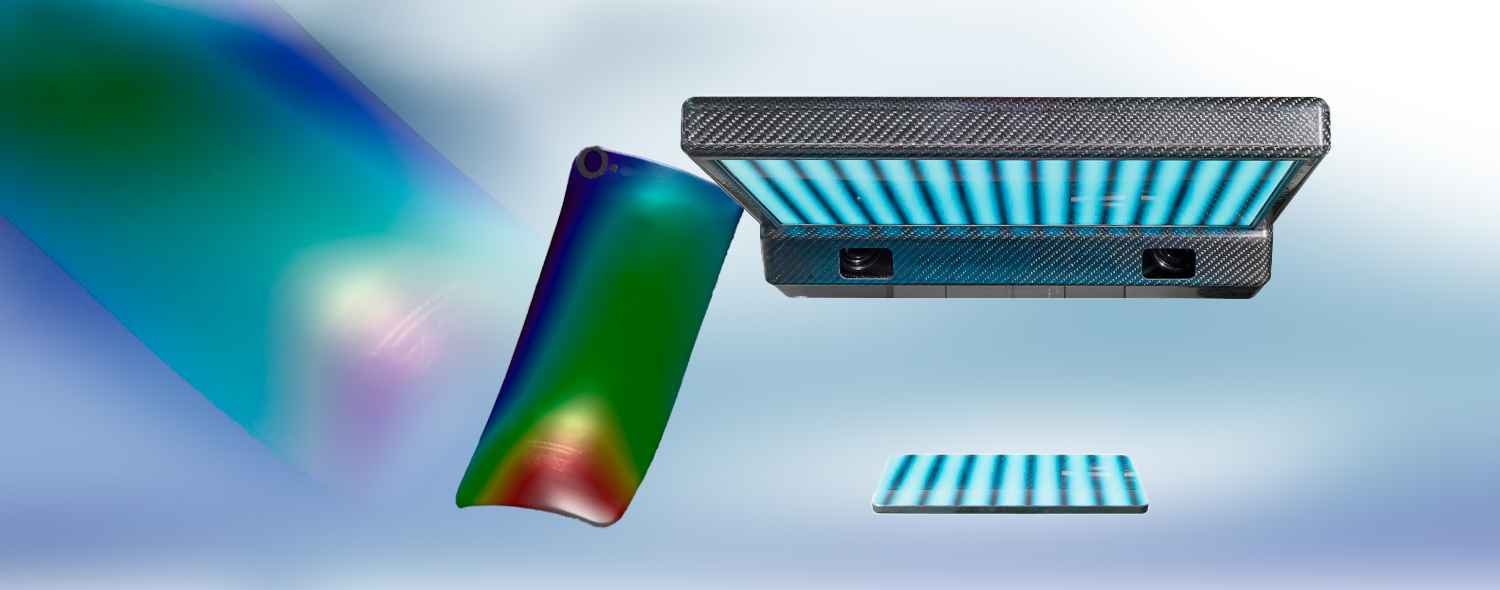

3D-anturi kiiltävien pintojen tarkistukseen
reflectCONTROL-anturit tarjoavat innovatiivisen ratkaisun vikojen tunnistukseen voimakkaasti heijastavilta ja läpinäkyviltä pinnoilta. Nämä anturit käyttävät vaiheen mittaamiseen perustuvaa deflektomertiaa ja mahdollistavat koko pinnan mittaamisen. Toisin kuin perinteinen ihmisen tekemä silmämääräinen tarkistus, joka vaatii paljon henkilötyövoimaa ja aikaa, reflectCONTROL-anturi tuottaa tarkat mittaustulokset, jotka mahdollistavat pinnanlaadun yksityiskohtaisen analysoinnin. Arviointia ja parametrointia varten on saatavilla tehokkaita ohjelmistopaketteja, jotka parantavat pinnan tarkastuksen tehokkuutta ja tarkkuutta huomattavasti.
Ominaisuudet
- Entistä parempi kameroiden asettelu terävämpiä 2D-kuvia varten
- Erittäin pienet, jopa 10 nm:n poikkeamat voidaan tunnistaa

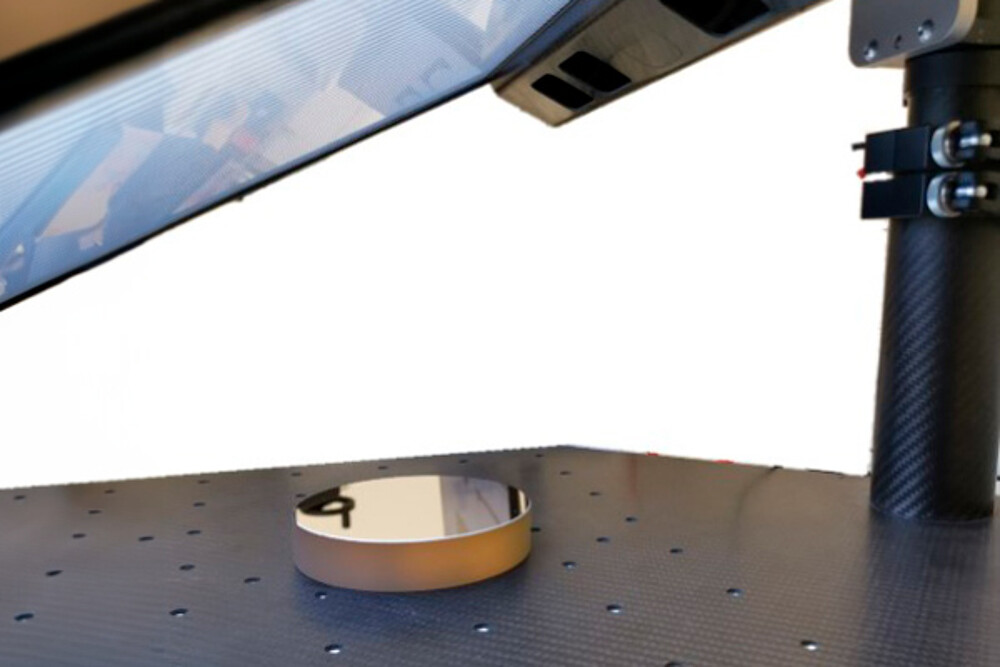

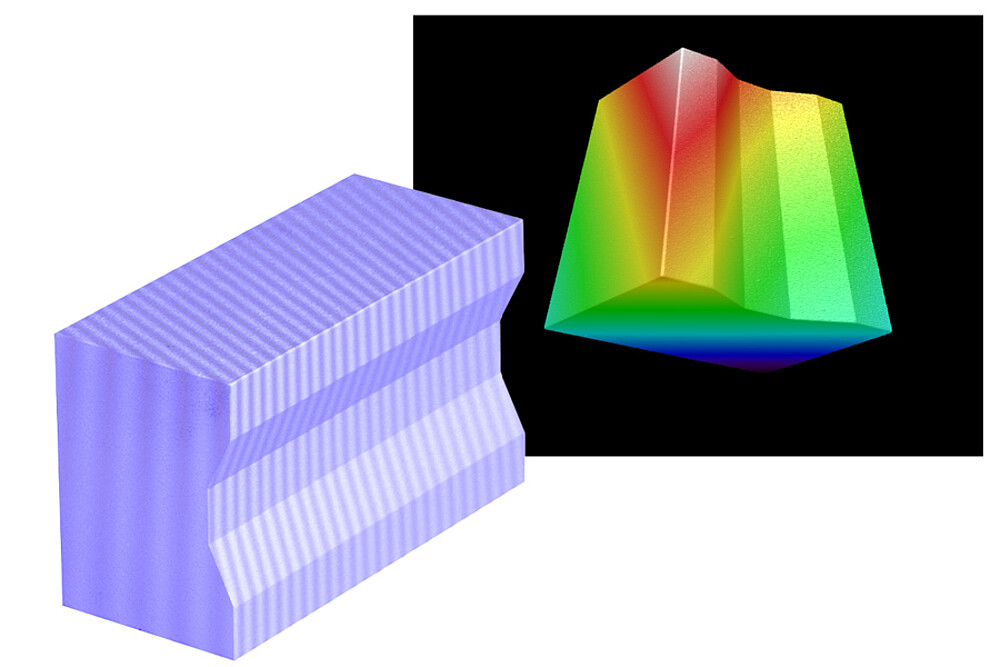

- 3D-pistepilvien lähetys tarkkaa korkeuden mittausta varten
- 3D-tiedot suoraan anturista jopa 5 miljoonalla datapisteellä
- Nanometriluokan resoluutio Z-akselin suuntaan
- XY-resoluutio 100 µm

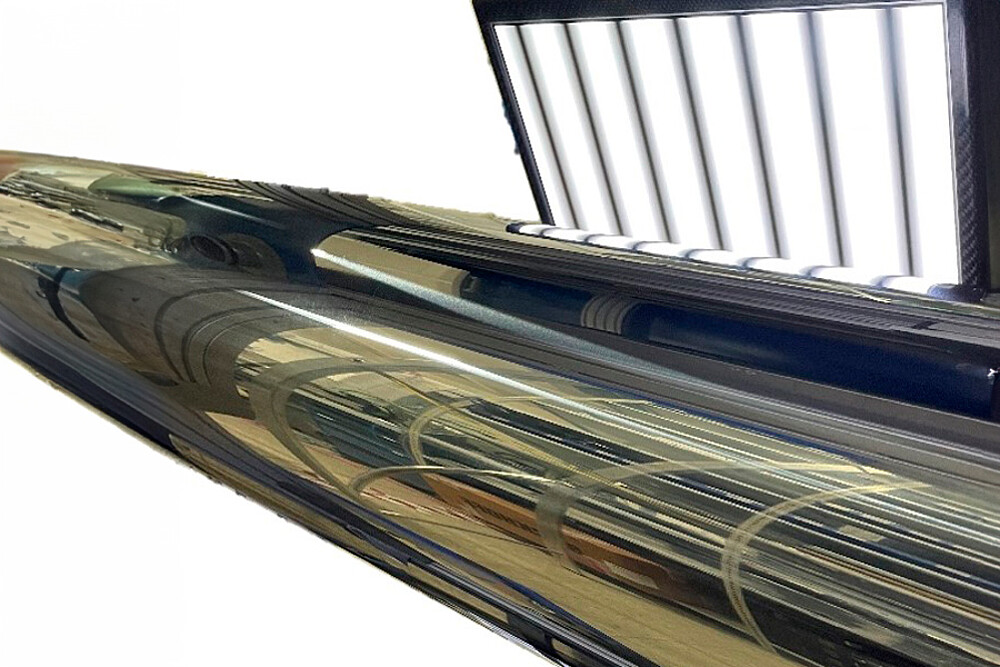

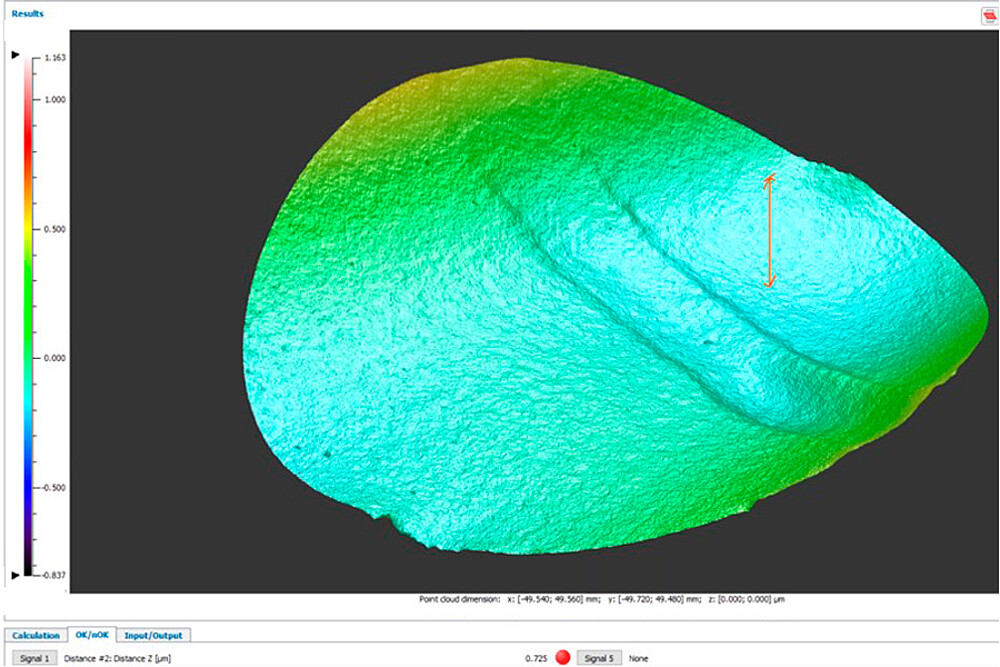

- Tehokas 3DInspect-ohjelmisto
Deflektometri kiiltävien pintojen 3D mittauksiin: RCS 130-160 3D HLP
Ominaisuudet:
- Mittausalue 170 x 160 mm
- Erittäin heijastavien ja litteiden pintojen mittaamiseen

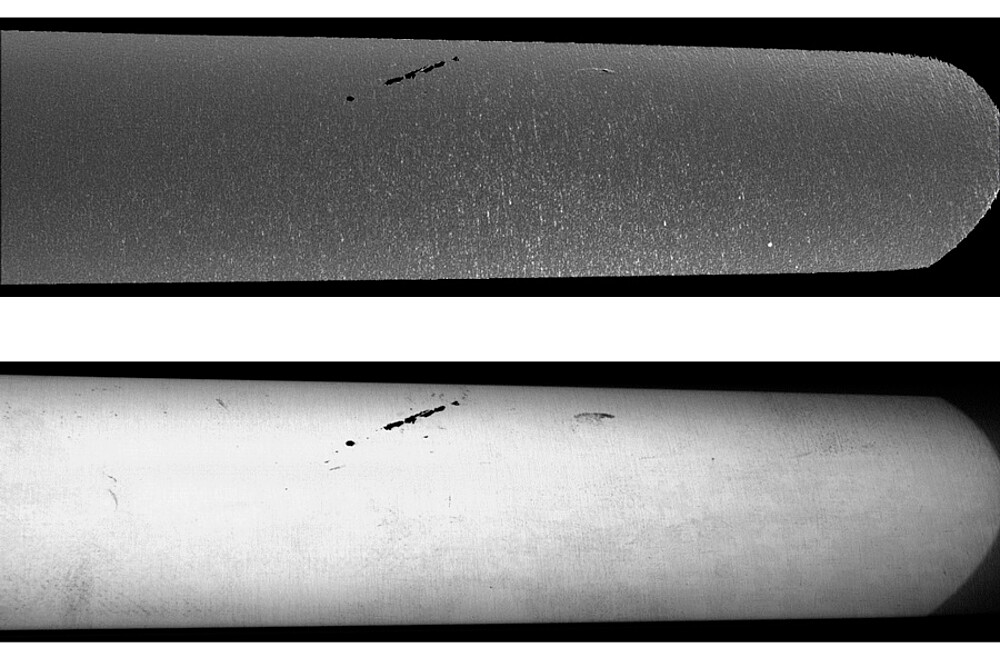

- Perusintensiteetin, amplitudin ja kaarevuuden 2D-kuvien lähetys
- 3D-pistepilvien lähetys tarkkaa korkeuden mittaamista varten

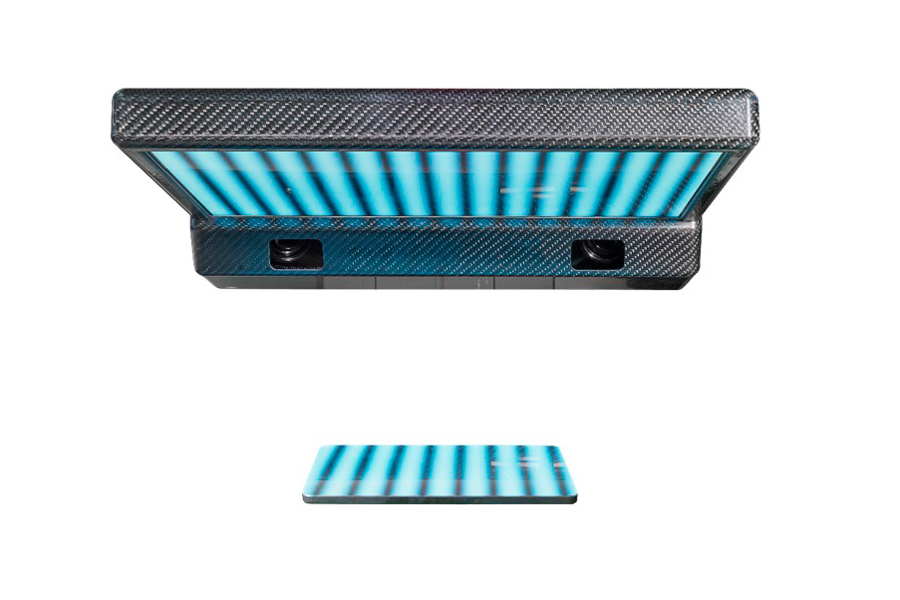

RCS130-160 3D HLP on tarkoitettu kiiltävien kohteiden muodon mittauksiin. Tämä anturi luo raitakuvion, joka peilataan mitattavan kohteen pinnalta anturin kameroihin. Anturi luo pinnasta 3D-kuvan, jonka avulla komponenttien topologia (esim. litteys, heijastavuus, kaarevuus) voidaan määrittää. RCS130-malli on optimoitu erityisesti mittaus ja tarkistustehtäviin esimerkiksi tuotantolinjoilla. Lisäksi anturissa on GigE Vision -liittymä, joka tarjoaa GenICam-yhteensopivat tiedot.
Kiiltävien osien pinnan tarkistus: RCS 110-245 2D
Ominaisuudet:
- Mittausalue 110 x 245 mm
- Erittäin heijastavien ja litteiden pintojen mittaamiseen
- Perusintensiteetin, amplitudin ja kaarevuuden 2D-kuvien lähetys

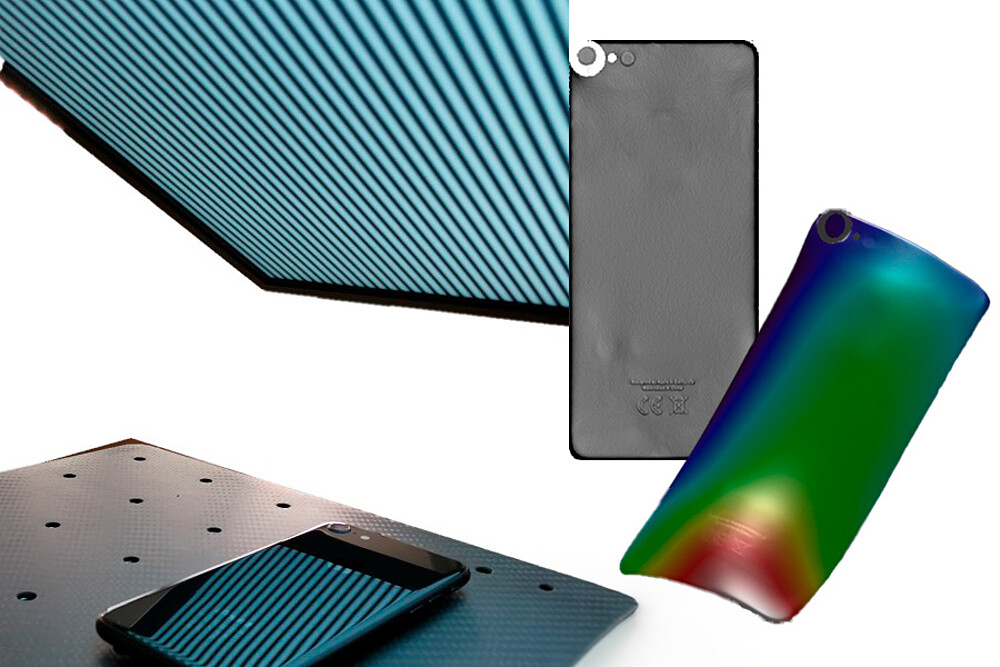

Integroidulla ohjauselektroniikalla varustettu reflectCONTROL RCS110-245 2D-anturi on suunniteltu kiinteisiin mittauksiin tai koneisiin integroitavaksi. Tämä kompakti anturi tunnistaa kiiltävien pintojen poikkeamat, jotka ohjelmisto käsittelee ja esittää heijastavuus- ja kaarevuuskuvana. GigE Vision mahdollistaa pinnan kuvien välittämisen moniin kuvankäsittelyohjelmistoihin jatkokäsittelyä varten.
Kaikki RCS110-245 2D-anturin toiminnot ovat luonnollisesti käytössä myös reflectCONTROL RCS130-160 3D HLP-anturissa. Nämä molemmat anturit tarjoavat siis tehokkaan ratkaisun pintojen tarkastukseen ja saumattoman integroinnin käytössä oleviin järjestelmiin.

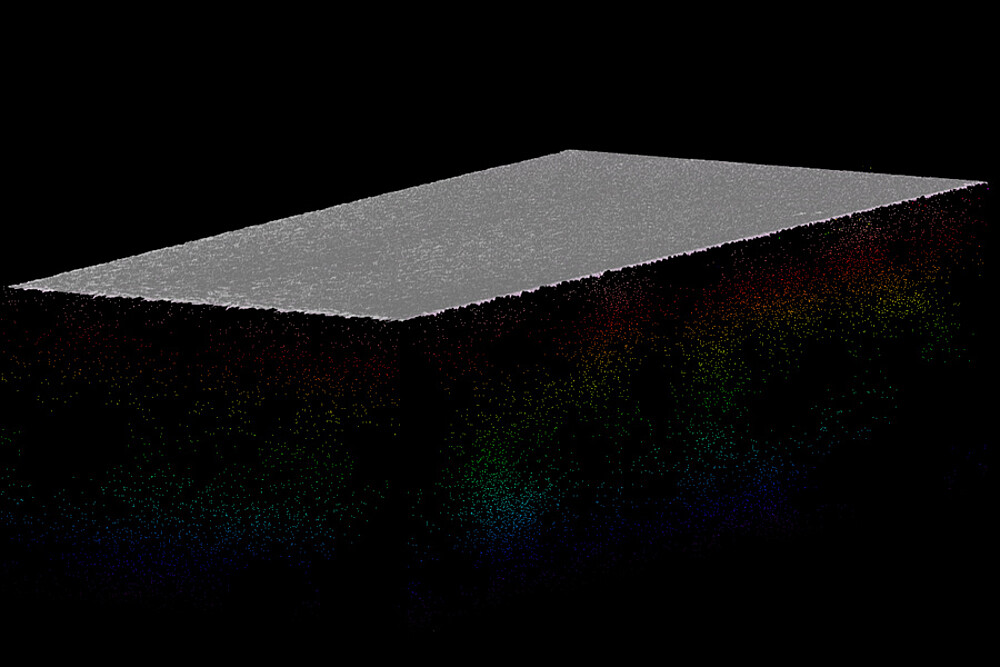

Valid3D – Luotettavat 3D-tiedot
Ohjelmiston integrointi Micro-Epsilonin 3D-SDK:n kautta
reflectCONTROL-anturissa on helposti integroitava SDK (Software Development Kit). SDK perustuu GigE Vision- ja GenICam-teollisuusstandardeihin ja sisältää seuraavat toimintolohkot:
- Verkon konfigurointi ja anturin kytkentä
- Kattava anturin ohjaus
- Kuvien välityksen ohjaus
- Käyttäjän määrittämien parametrisarjojen hallinta
- C++ -esimerkkiohjelmat ja dokumentaatio
Anturiin on pääsy myös GigE Visionin kautta ilman SDK:ta jos käytössä on GenICam-asiakas.
