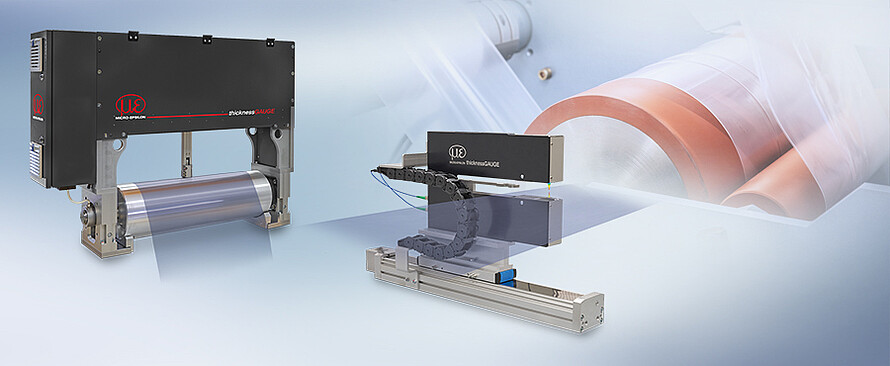

Nauhan ja levymateriaalin seuraavan tason mittaus

thicknessGAUGE-anturijärjestelmät tarjoavat tarkat paksuusmittaukset nauha- ja levymateriaalille 50 mm:n paksuuteen asti. Saatavilla on sekä C- että O-runkojärjestelmiä, jotka voidaan helposti liittää ja integroida tuotantolinjaan.

Joustavuus mitattavien materiaalien suhteen johtuu erilaisista mittausperiaatteista, joihin käytetyt anturit perustuvat. Versiosta riippuen mallit on varustettu laserprofiiliantureilla, laserpisteantureilla sekä konfokaali-, kapasitiivi- ja pyörrevirta-antureilla. Saatavilla on myös erilaisia mittausalueita ja mittaleveyksiä. Kiinteän sijainnin mittauksia voidaan tehdä nauhojen reunalta, samoin kuin usean paikan paksuusmittauksia, kiinteän sijainnin keskipaksuusmittauksia tai poikkisuuntaisia paksuusmittauksia.

Mukautukset voidaan toteuttaa nopeasti ja edullisesti. Näillä avaimet käteen -järjestelmillä paksuuden mittaus on erittäin yksinkertaista ja se voidaan suorittaa erinomaisella hinta-laatusuhteella. Lisäksi komponentit on jo synkronoitu, kalibroitu ja lämpötilakompensoitu, mikä tarkoittaa, että thicknessGAUGE-järjestelmä tuottaa erittäin tarkat mittaustulokset.

Tehokkaan Micro-Epsilon-anturiteknologian lisäksi se sisältää kattavan ohjaus- ja analytiikka ohjelmiston, mekaanisen liikeakselin ja automaattisen kalibroinnin. Tehokas ohjelmistopaketti on saatavana toimitukseen kuuluvan kosketustoiminnolla varustetun IPC- paneelin avulla.

Inline-profiilianalyysiin ja nauha- ja levymateriaalien 3D-mittaukseen tarkoitettu anturijärjestelmä koostuu alumiinisesta C-rungosta, jossa on kaksi laserskanneria, lineaarinen akseli automaattista kalibrointia varten ja kompakti väyläliitäntäkotelo. Lisäksi mukana on teollinen kosketustietokone, jossa on esiasennettu ohjelmisto, joka arvioi kahden anturin yksittäiset profiilit ja laskee ne 3D-pistepilvenä tai tulostaa ne ohjaimelle lisälaskelmia varten. Sitä käytetään esimerkiksi akkutuotannossa, missä vaaditaan maksimaalista tarkkuutta.

thicknessGAUGE 3D

thicknessGAUGE C.LL -järjestelmiä käytetään paksuuden mittaamiseen muovista, puusta ja metallista. Ne toimivat laserkolmioanturien kanssa. Nämä tarjoavat suuren mittausnopeuden yhdistettynä erinomaiseen tarkkuuteen.

thicknessGAUGE C.LL

C-runkoon asennetuilla konfokaalisilla kromaattisilla siirtymäantureilla paksuusmittaukset voidaan suorittaa valtavalla tarkkuudella ja suurella mittausnopeudella. Tämä moderni mittausmenettely mahdollistaa myös mittausten tekemisen heijastavilla ja kiiltävillä pinnoilla.

thicknessGAUGE C.C

Laserprofiiliskannereilla voidaan mitata strukturoitujen materiaalien paksuutta, mutta myös kompensoida nauhan kallistumista ja keskiarvoistaa profiileja. Kaksi optista etäisyysanturia on asennettu vastakkain runkoon ja ne havaitsevat etäisyyden nauhamateriaaliin. Erotuksen periaatetta käytetään määrittämään tarkka paksuusarvo.

thicknessGAUGE C.LP

thicknessGAUGE O.EC on ihanteellinen muoviliuskoille ja pinnoitteille. Tukevan O-rungon, alumiinirullan ja integroidun ohjauskaapin ansiosta se käyttää combiSENSORia mittausarvojen toimittamiseen alle mikrometrin tarkkuudella ja tarjoaa samalla korkean signaalin vakauden. CombiSENSOR yhdistää kapasitiivisen anturin ja induktiivisen pyörrevirta-anturin.

thicknessGAUGE O.EC
