Dynaamiset mikromekaaniset peilit tarkkaan lasersäteen kohdistukseen
Micro-Epsilonin mikromekaaniset peilit ovat miniatyyrikokoisia kallistuspeilejä, joita käytetään valon tai lasersäteiden tarkkaan poikkeutukseen. FSM3000-malleissa yhdistyvät ylivertainen tarkkuus ja erinomainen dynamiikka. Ne on helppo integroida ja ne ovat erittäin kestäviä, minkä vuoksi niitä käytetäänkin esimerkiksi satelliittiviestintään. Tehokas puhekelatoimilaite ja korkearesoluutioiset upotetulla kelalla varustetut pyörrevirta-anturit mahdollistavat erittäin tarkat liikkeet ja laajan kallistuskulman. Erinomaisen peilien laadun FSM-järjesteläm täyttää tiukimmatkin optiset standardit. Sarjatuotanto-optimoitu suurille tuotantomäärille. Erinomainen valinta teollisuuden, optiikan sekä avaruus- ja puolustusalan sovelluksiin.
Tutustu dynaamisen säteenkohdistuksen uusimpaan teknologiaan nyt.
Erityisominaisuudet
- Suuri ±1,5 asteen kallistuskulma
- Korkea dynamiikka erinomaisella ohjauksella (jopa 1,5 kHz)
- Suuri ja tarkka peili (Ø 20 mm) korkealla heijastavuudella optisen häviön vähentämiseksi
- Korkearesoluutioinen sijainnin mittaus < 0,7 µrad
- Erittäin kompakti ja kestävä puhekelan ja patentoidun anturitekniikan ansiosta
- Sopii lähes kaikkiin ympäristöihin, niin avaruus- ja puolustusalalle kuin optiikkaan ja teollisuuteenkin
- Todistetusti tehokas satelliittiviestinnän sarjatuotantosovelluksissa

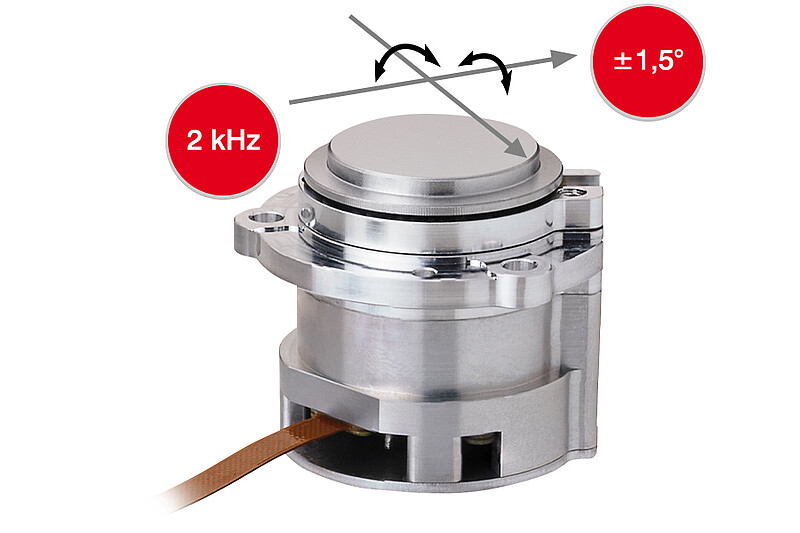

Suuri kallistuskulma ja dynamiikka
Micro-Epsilonin Fast Steering Mirror -järjestelmän peilit perustuvat innovatiiviseen puhekelateknologiaan ja niillä saavutetaan vaikuttava 2 kHz:n maksimitaajuus, joka on verrattavissa pietso-ohjattuihin järjestelmiin, mutta huomattavasti niitä kestävämpi. Tämän ansiosta ne reagoivat erittäin nopeasti ja sopivat loistavasti dynaamisiin sovelluksiin. Peilin suuri ±1,5 asteen liikelaajuus tarjoaa lisää vapautta sekä joustavat käyttömahdollisuudet pitäen samalla tarkkuuden korkealla tasolla.

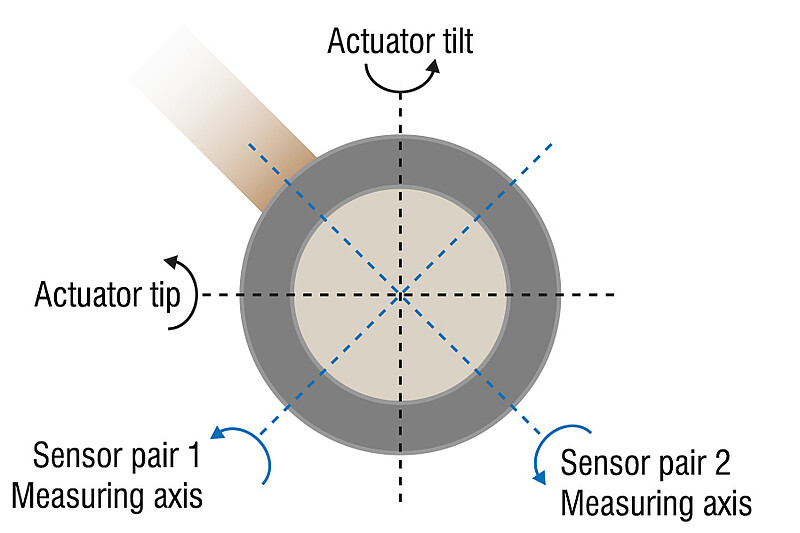

Kaksi akselia (kallistus/kääntö) tarjoavat erinomaisen tarkkuuden
Fast Steering Mirror -järjestelmää voidaan ohjata tarkasti kahdella akselilla. Peilin asentoa seurataan jatkuvasti neljällä integroidulla pyörrevirta-anturilla ja neljän toimilaitteen kelan suorittaessa liikkeet erittäin tarkasti. Kaksi vastakkaista anturia ja toimilaitetta muodostavat mittaus- ja kiertoakselin. Kierron keskipiste varmistaa välyksettömän, kulumattoman ja synkronoidun liikkeen sekä parhaan mahdollisen tarkkuuden ja dynamiikan käytön aikana.
Vakaa peilin asemointi ja optimaaliset heijastusominaisuudet
Mikromekaanisia peilejä käytetään muun muassa optiseen tiedonsiirtoon, minkä vuoksi niiden on pystyttävä vakaaseen datansiirtoon korkealla signaalin laadulla. Lähetystehon maksimoimiseksi FSM3000-malleissa käytetään äärimmäisen tasaisia peilejä, joilla on erinomaiset heijastusominaisuudet (dielektrisyys > 99,3 % @ 1550 nm). Järjestelmän rakenne ja kestävä anturiteknologia mahdollistavat vakaan peilien asemoinnin, jota on helppo säätää. Se on myös suojattu ympäristön vaikutuksilta.

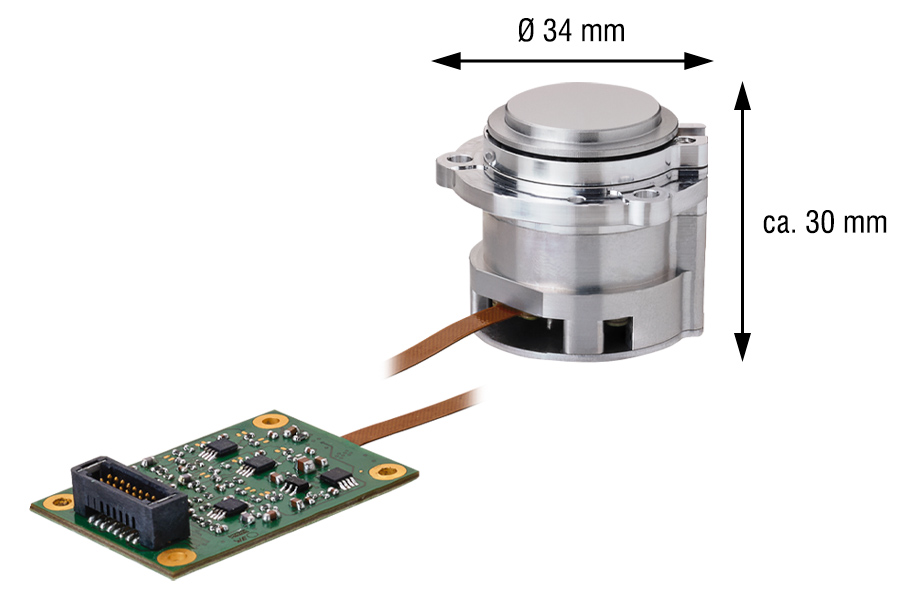

Pieni, kevyt ja kestävä
Käytettyjen materiaalien, teknisten ratkaisujen ja antureiden suunnittelun ansiosta kaikki FSM3000-järjestelmän komponentit ovat erittäin kestäviä. Nopeasti kallistuvat peilijärjestelmät ovat myös erittäin pienikokoisia ja painavat vain 55 grammaa. Tämän ansiosta ne ovat paitsi helppoja integroida, myös äärimmäisen kestäviä. Järjestelmät esimerkiksi sietävät voimakkaita iskuja ja tärinää, joita satelliittien rakettilaukaisuissa esiintyy, minkä lisäksi ne ovat erittäin tarkkoja ja luotettavia kiertoradalle päästyään.

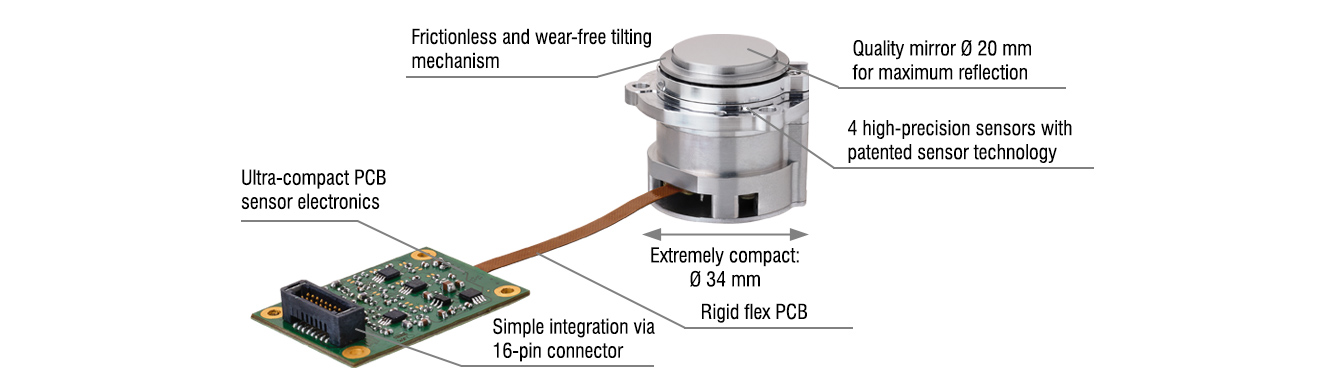

Älykkäästi suunniteltu järjestelmä on helppo integroida
FSM3000-järjestelmän peilit on nopea ja helppo integroida sekä mekaanisesti että sähköisesti. Järjestelmän pienen koon ja keveyden lisäksi sen anturielektroniikan 16-napaisella liittimellä varustettu integroitu kaapeli sekä sivuilla olevat kiinnitysreiät helpottavat mekaanista asennusta. Anturi tarvitsee vain 5 V:n jännitteen ja toimilaitejärjestelmä vain 113 mW:n tehon (enimmillään, nimellispoikkeamalla 1,5°).
Laaja valikoima ratkaisuja, perustuotteista OEM-vaihtoehtoihin
Micro-Epsilon tarjoaa FSM3000-sarjan tuotteina laajan valikoiman standardipeilejä (COTS), asiakaskohtaisia mukautuksia (MOTS) sekä vaihtoehtoja OEM-sarjatuotantosovelluksiin. Uusimpien teknologioiden ja tehokkaiden prosessien ansiosta kokonaisvaltaiset ja taloudelliset ratkaisut ovat mahdollisia myös vaikka valmistusvaatimukset olisivat äärimmäisen tiukat.

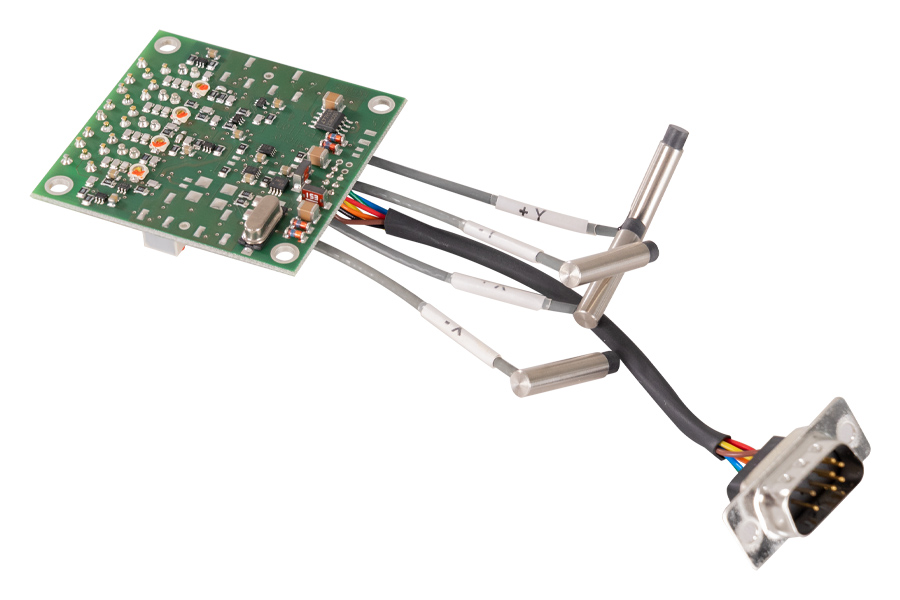

Peilien kallistusta Micro-Epsilonin ultratarkoilla antureilla
Valmiiden mikromekaanisten peilien lisäksi Mikro-Epsilon tarjoaa myös erityisiä pyörrevirtajärjestelmiä ultratarkkaan peilien kallistusten mittauksiin. Tätä sovellusta varten olemme rakentaneet ja toimittaneet asiakkaillemme nelikanavaisia järjestelmiä suoraa järjestelmäintegrointia tai nopeisiin mikromekaanisiin peileihin integroimista varten nyt jo monen vuoden ajan.
Nämä järjestelmät sopivat erityisen hyvin suurempien peilien ohjaamiseen tai sovelluksiin, joissa peilien asemointiin liittyy erityisvaatimuksia.
Sovellusalueet
