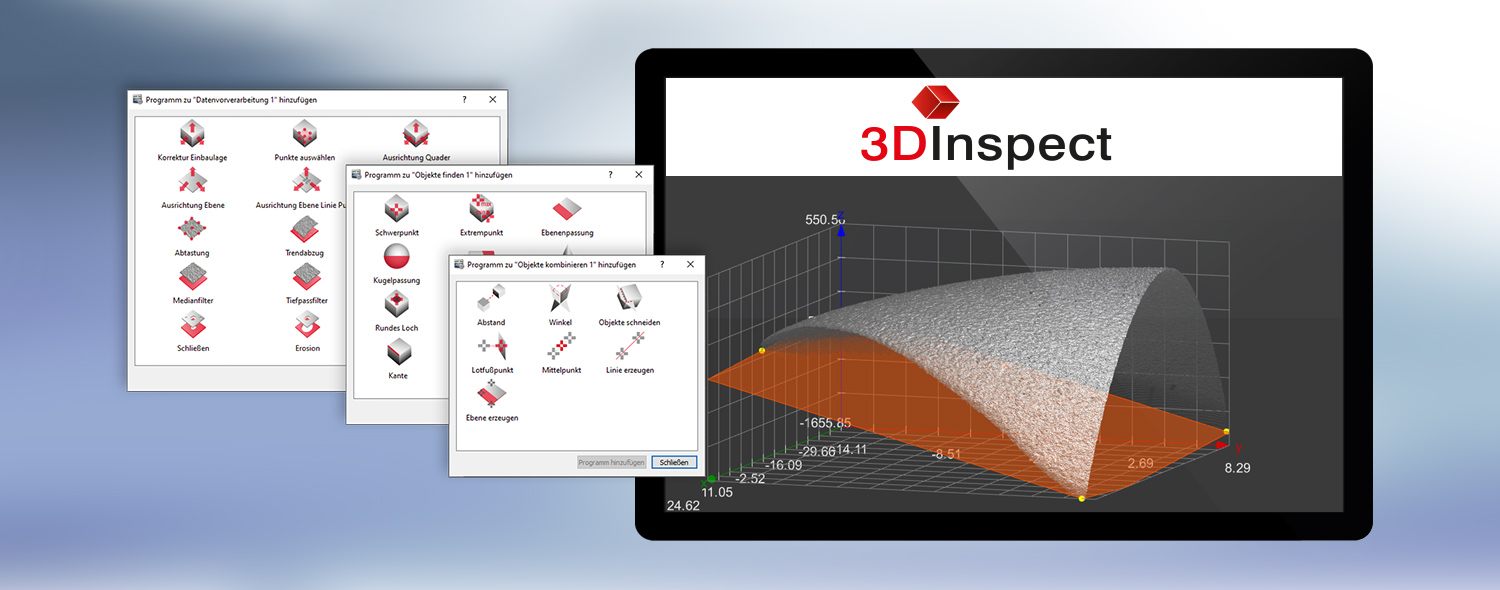

3DInspect: Tehokas ohjelmisto kaikille Micro-Epsilonin 3D -antureille
3DInspect on yhtenäinen ja käyttäjäystävällinen ohjelmistotyökalu, joka on suunniteltu kaikille Micro-Epsilonin 3D-antureille. 3D-antureiden parametrien määritykset ja mittaustietojen tallentaminen tehdään suoraan 3DInspect-ohjelmistossa. Tehokkaat työkalut mahdollistavat pistepilven kohdistuksen ja suodatuksen, intuitiivisen tunnistamisen ja asiaankuuluvien alueiden sekä ohjelmayhdistelmän valitsemisen. 3D-pistepilvet voidaan käsitellä tarpeen mukaan, ja mitatut arvot voidaan siirtää suoraan ohjaimeen.
Tehokas ohjelmisto 2D/3D-antureille. Käyttäjäystävällinen. Tehokas. Yleiskäyttöinen.
Ominaisuudet
- Yksi ohjelmisto kaikille Micro-Epsilon 3D antureille
- Erinomainen yhteensopivuus
- Erittäin joustava online- ja offline-arvioinneissa
- Yksinkertainen käyttää intuitiivisella käyttöliittymällä
- Todellinen 3D-arviointi, ei vain 2,5D
- Kohteen poisto 3D-tilassa
- Suora palaute algoritmeja varten
- Lähetys suoraan ohjauselektroniikkaan (UDP, TCP, Modbus, Ethernet/IP, Profinet, EtherCAT)
- Uutta: pinnan tarkastus

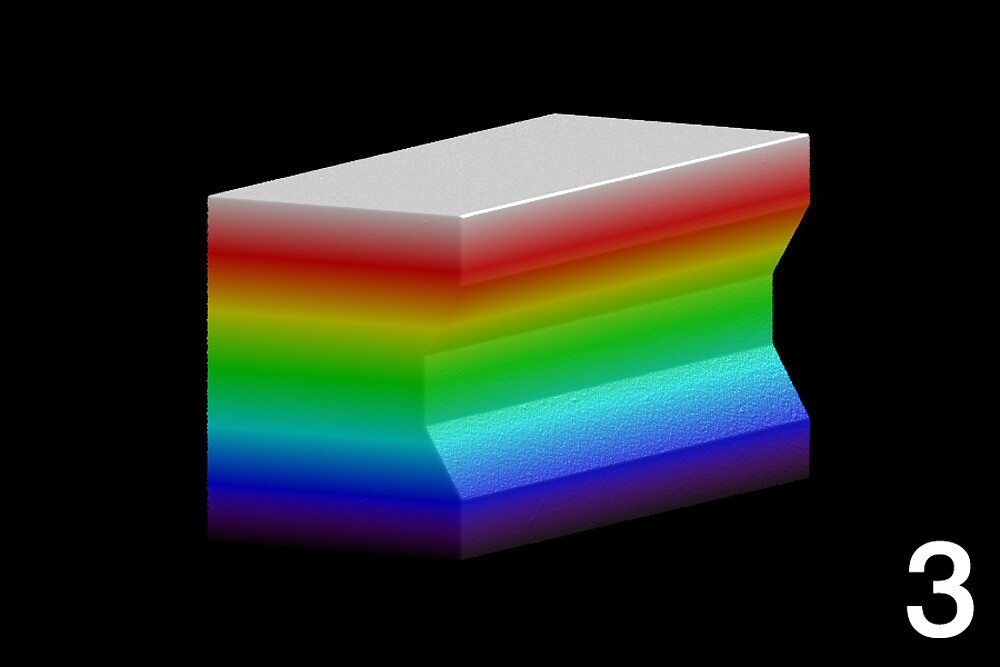

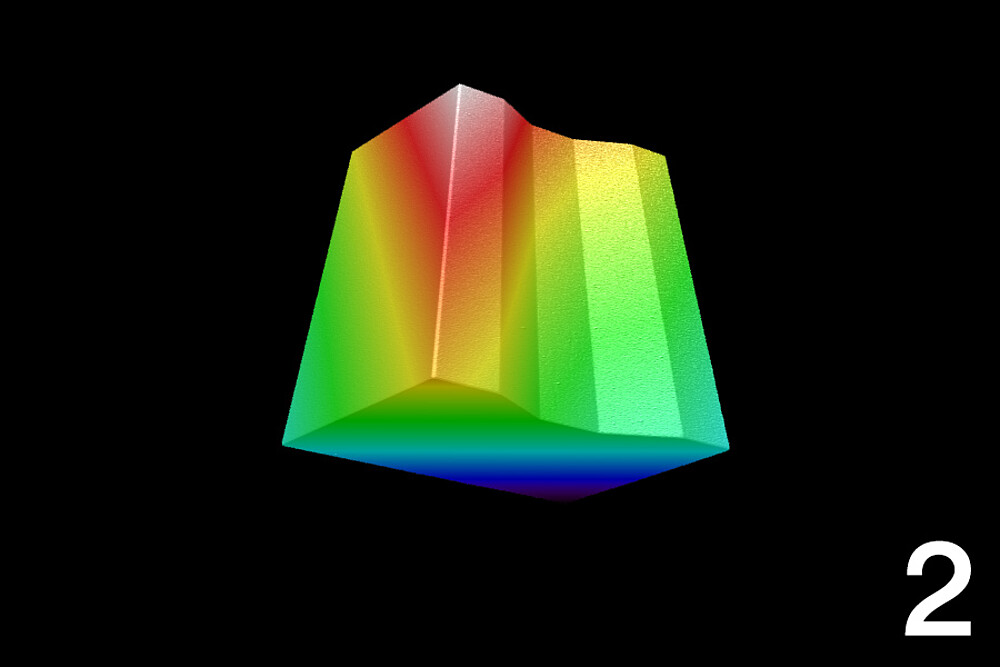

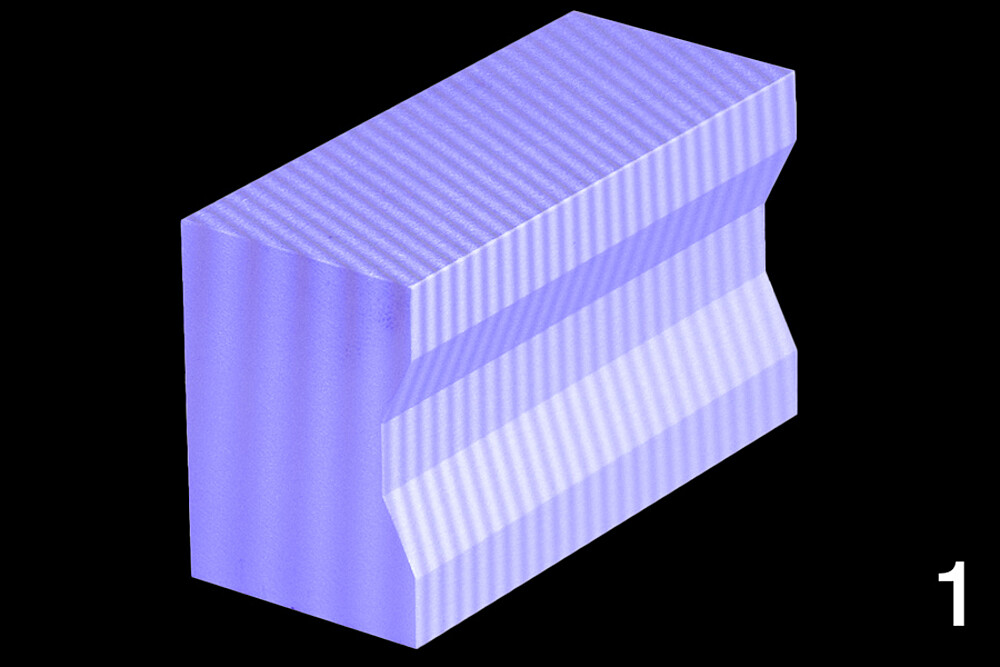

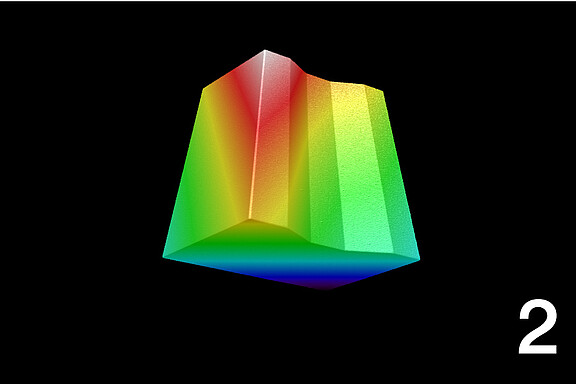

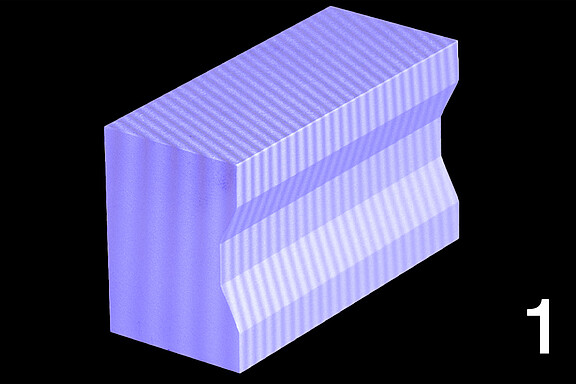

Ainutlaatuinen Valid3D-teknologia mahdollistaa pistepilvien häviöttömän näyttämisen ja käsittelyn. Tämän menettelyn ansiosta skannattuja 3D-kohteita voidaan siirtää koordinaatistossa vapaasti.
Edut:

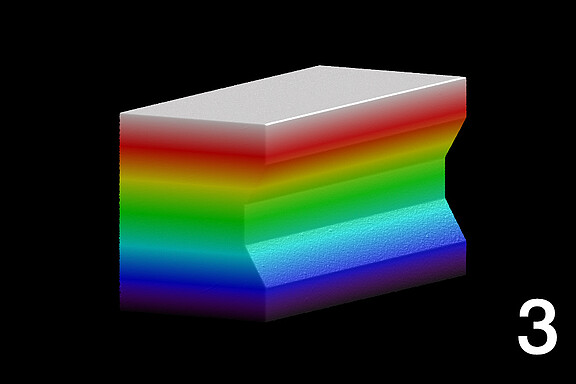

- Todellinen 3D-kuva testikohteesta ilman datahäviötä
- Koko testikohteen analysointi ja arviointi
- Todelliset 3D-tiedot 2,5D-arvioinnin sijaan
UUTTA: Lisenssin laajennus - 3DInspect 3.0 pintojen tarkastukseen

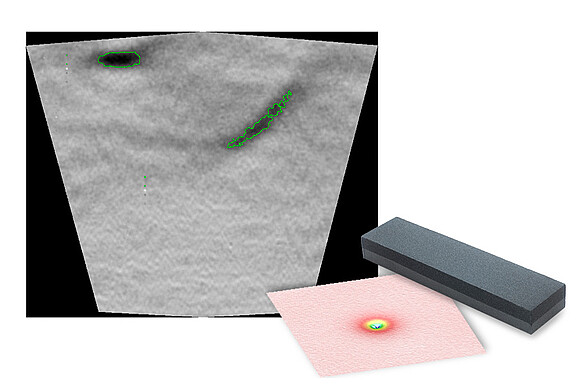

Pinnan tarkastuksen toiminnallinen laajennus havaitsee tasalaatuisen pinnan poikkeamat. Tämän ansiosta 3DInspect 3.0 -toimintoa voidaan käyttää digitaaliseen laadunvarmistukseen. Testi suoritetaan ennalta määrättyjen kriteerien mukaisesti, jolloin subjektiiviset vaikutukset voidaan eliminoida. Näin viat voidaan tunnistaa ja aikaisessa vaiheessa.
Tärkeimmät uudet ominaisuudet:

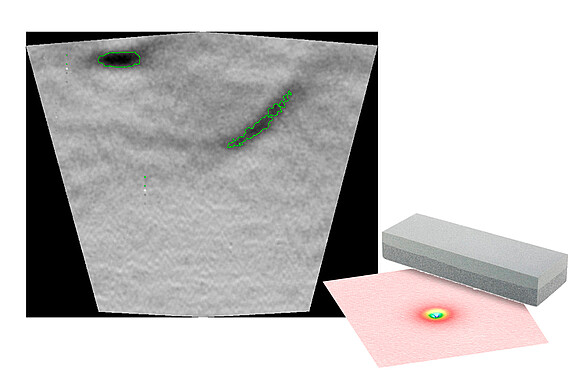

- Digital Stone simuloi fyysistä hiomakiveä. Korkea tarkkuus ja toistettavuus

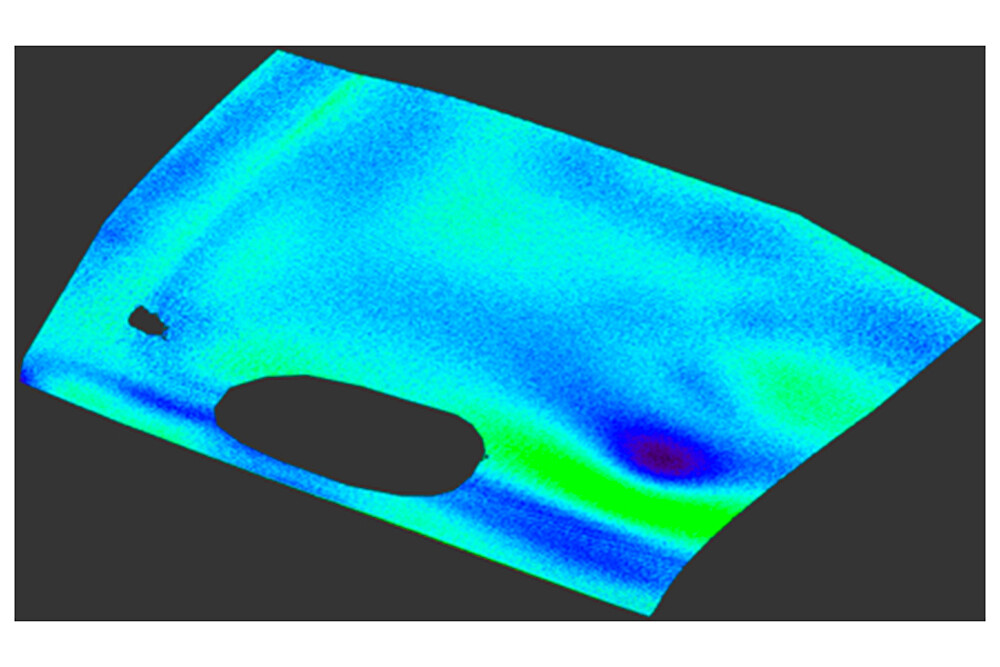

- Digital Master: objektiivinen tavoite/tämänhetkinen -vertailu laadukkailla osilla (sis. huomioitu vaihtelu)
- Vikojen tunnistus lajittelu- ja laskentatoiminnolla: automaattinen vikojen tunnistus ja korkeuden arviointi
Digital Master vie komponenttien testaamisen uudelle tasolle

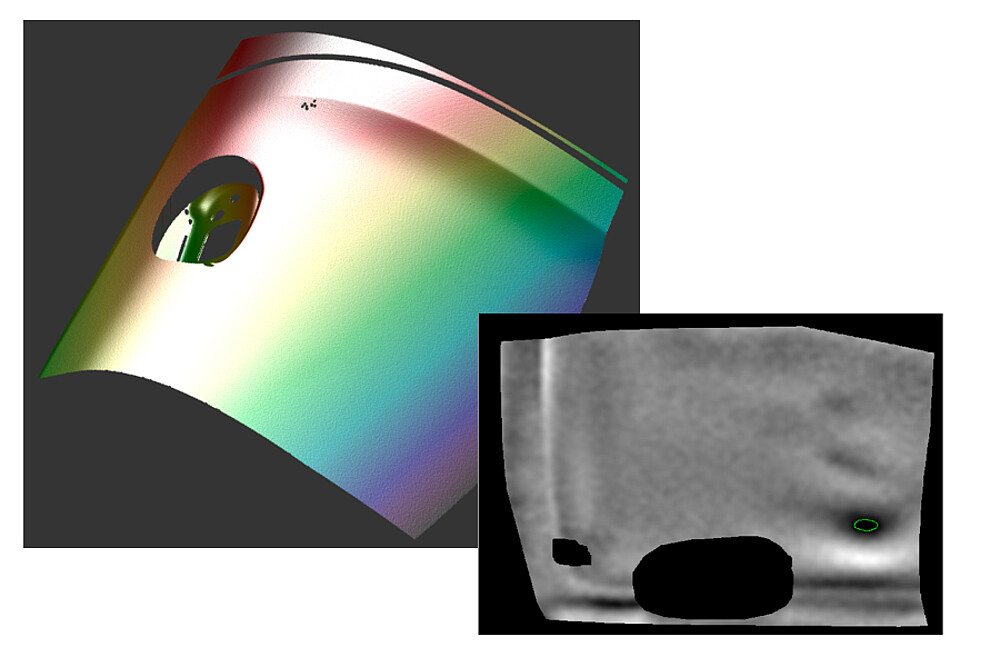

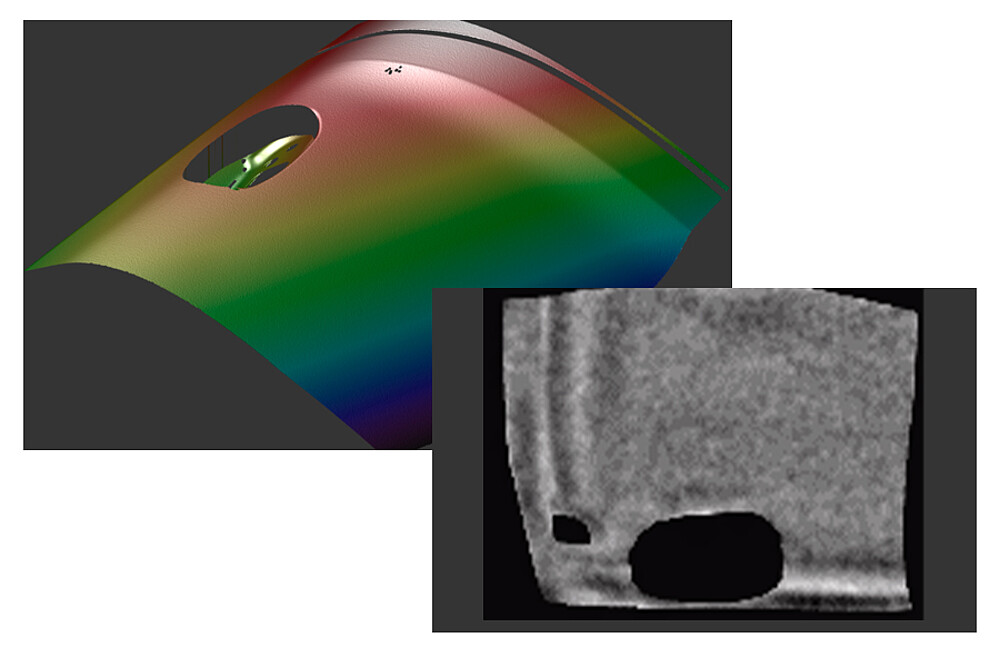

Digital master -opetus mahdollistaa tavoite/tämänhetkinen-vertailun. Tässä prosessissa useat IO-osat yhdistetään master-tiedostoksi. Komponentit voidaan testata, niitä voidaan vertailla master-tiedostoon ja ne voidaan analysoida.
| 3DInspect | Basic-ohjelmiston ilmainen lataus |
Toiminnallinen "Automaatio”-laajennus |
Toiminnallinen "Pinnan tarkastus” -laajennus |
|---|---|---|---|
| Anturin parametrointi | ✓ | ✓ | ✓ |
| 3D-pistepilven näyttö | ✓ | ✓ | ✓ |
| 3D-tietojen arviointi | ✓ | ✓ | ✓ |
| Ohjelmiston hallinta PLC:n kautta | ✓ | ||
| Mittaustulosten lähetys ohjauselektroniikalle/ohjelmistolle | ✓ | ||
| Lokitiedot | ✓ | ||
|
Vikojen tunnistuksen esikäsittely |
✓ |
Tehokkaat ohjelmistot 3D-arviointiin

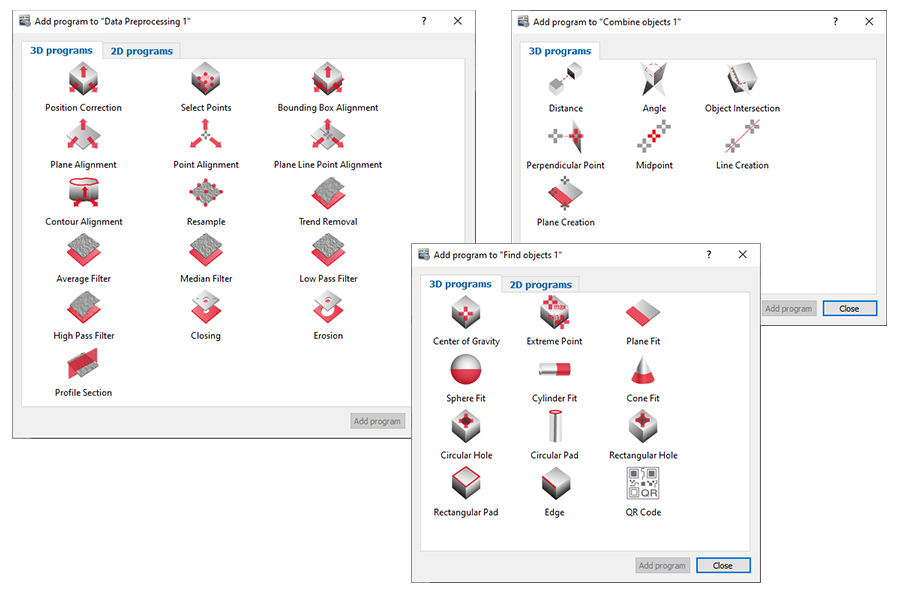

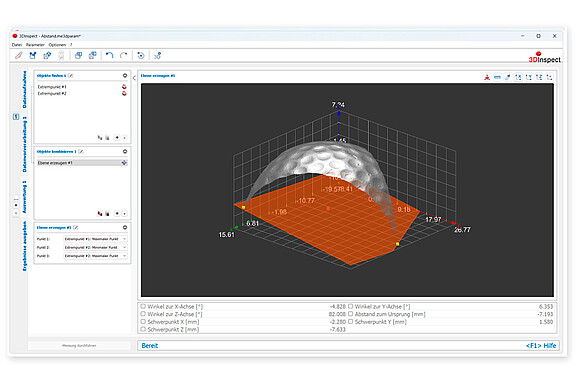

3DInspect lähettää ensin mittaustiedot anturista Ethernet-väylän kautta tietokoneeseen ja toimittaa tiedot kolmiulotteisessa muodossa. Jatkokäsittelyä ja arviointia varten ohjelmistossa on puolestaan tehokkaat mittausohjelmat. Nämä esimääritetyt mittausohjelmat on jaettu seuraaviin luokkiin: "Tietojen esikäsittely", "Etsi kohteita" sekä "Yhdistä kohteita”. Lisäksi se mahdollistaa erilaisia asetusvaihtoehtoja, kuten:
- Koko pistepilven yksinkertainen kohdistus
- Koko pistepilven suodatus tasoitusta ja optimointia varten
- Trendien poisto, Digital Stone ja Digital Master pinnan tarkastusta varten
- Trendien poisto, Digital Stone ja Digital Master pinnan tarkastusta varten
- Kiinnostavan alueen yksinkertainen valinta (esim. reuna, keskipiste, maksimipiste, alusta)
- Laskentaohjelmat etäisyyksille, korkeuksille, kulmille, säteille
- Vikojen tunnistus lajittelu- ja laskentatoiminnolla
- Signaalilähtö OK/nOK
