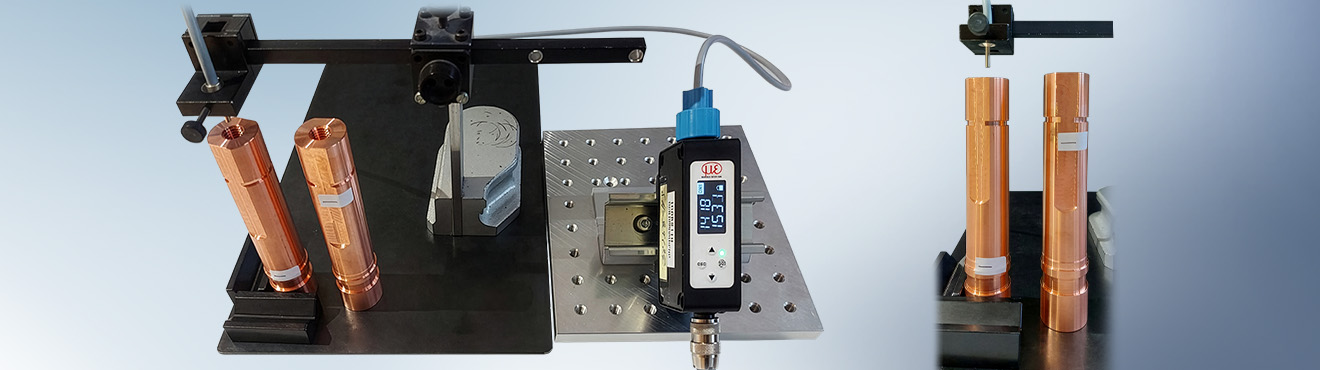

Esimerkiksi kuparista valmistettujen sorvattujen osien kohdalla reiän tarkka syvyys on ratkaiseva laatutekijä. Perinteiset tarkastusmenetelmät saavuttavat usein rajansa erityisesti syvien tai hyvin pienten reikien kohdalla, sillä materiaalin ominaisuudet, pinnan laatu tai rajoittunut pääsy kohteeseen voivat vaikeuttaa mittaamista. optoCONTROL CLS1000 -järjestelmän ja CFS4-A11-valokuituanturin (heijastusperiaate) avulla reikien syvyys voidaan mitata kosketuksettomasti, luotettavasti ja erittäin tarkasti.

Tarkka poraussyvyyksien mittaus
Syvyyden määrittämiseksi heijastusanturi mittaa reikää ylhäältä päin. Mitä syvempi reikä on, sitä vähemmän heijastunutta valoa anturi vastaanottaa ja sitä heikommaksi sähköinen signaali muuttuu. Näin voidaan havaita jopa 50 µm:n suuruiset pienet syvyyserot. Mittausarvot näytetään suoraan näytöllä, mikä mahdollistaa poikkeamien nopean tunnistamisen ja sorvattujen osien laadun luotettavan arvioinnin.

Tarkka syvyysmittaus myös syvissä rei’issä
Pienen, 22 asteen avauskulman ansiosta CFS4-A11-valokuituheijastusanturi soveltuu erityisen hyvin jopa 1 200 mm:n syvyisten reikien mittaamiseen. Kosketukseton tunnistus ei riipu materiaalista tai pinnan laadusta, mikä mahdollistaa luotettavan tarkastuksen myös haastavien kupariosien kohdalla. Anturien asiakaskohtaisen räätälöinnin ansiosta ratkaisu voidaan integroida optimaalisesti olemassa oleviin tuotanto- ja tarkastusprosesseihin. Tämä takaa tuotteiden tasaisen korkean laadun ja vähentää merkittävästi sarjatuotannon tarkastustyötä.
