Seuraavan sukupolven konfokaalinen kromaattinen anturijärjestelmä
confocalDT IFD2410- ja IFD2415-antureissa yhdistyvät tarkkuus ja kompakti rakenne. Ne sopivat erinomaisesti vaativaan etäisyyden ja paksuuden mittaukseen teollisessa sarjatuotannossa. IFD2415 mahdollistaa jopa viisikerroksisten läpinäkyvien materiaalien paksuuden mittauksen. Antureiden tilaa säästävän IP65-luokan koteloinnin ansiosta nämä kompaktit anturit on nopea integroida koneisiin ja järjestelmiin ilman valokuitukaapeleita.
CCD-tekniikan aktiivinen valotusajan säätö varmistaa vakaat mittaustulokset myös muuttuvilta pinnoilta ja dynaamisissa prosesseissa jopa 25 kHz:n nopeudella. Korkean valointensiteetin ansiosta nämä anturit mittaavat luotettavasti ja nopeasti myös tummia materiaaleja.
Ominaisuudet
- Mittausalueet (mm): 1 | 3 | 6 | 10
- Säädettävä mittausnopeus enintään 25 kHz
- Resoluutio alk. 8 nm
- Lineaarisuus alk. 0,25 µm
- Tarkkoihin jopa 5 kerroksen etäisyys- ja paksuusmittauksiin
- Kaikki yhdessä paketissa: anturi ja ohjauselektroniikka samassa kompaktissa kotelossa
- Yksinkertainen integroida, sillä kuituoptiikkaa ei tarvita
- Kestävä IP65-luokan alumiinikotelo
- Runsaat liitäntävaihtoehdot: EtherCAT, EtherNet/IP, PROFINET, analoginen liitäntä, kooderi, Ethernet tai RS422
- Sopii erinomaisesti sarjatuotantosovelluksiin
Optimoitu teollisiin sarjatuotantosovelluksiin

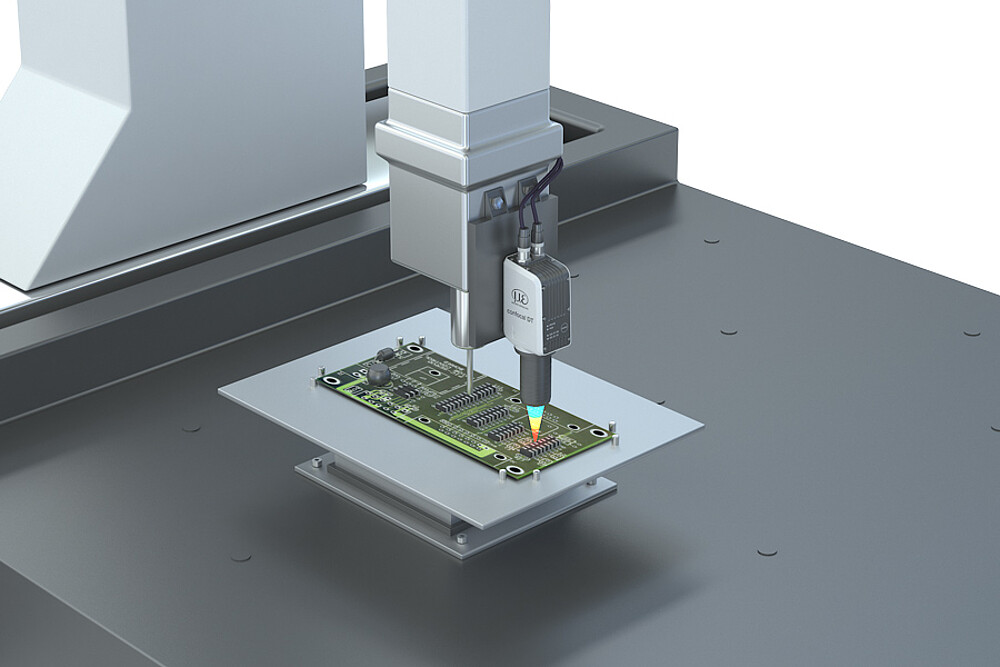

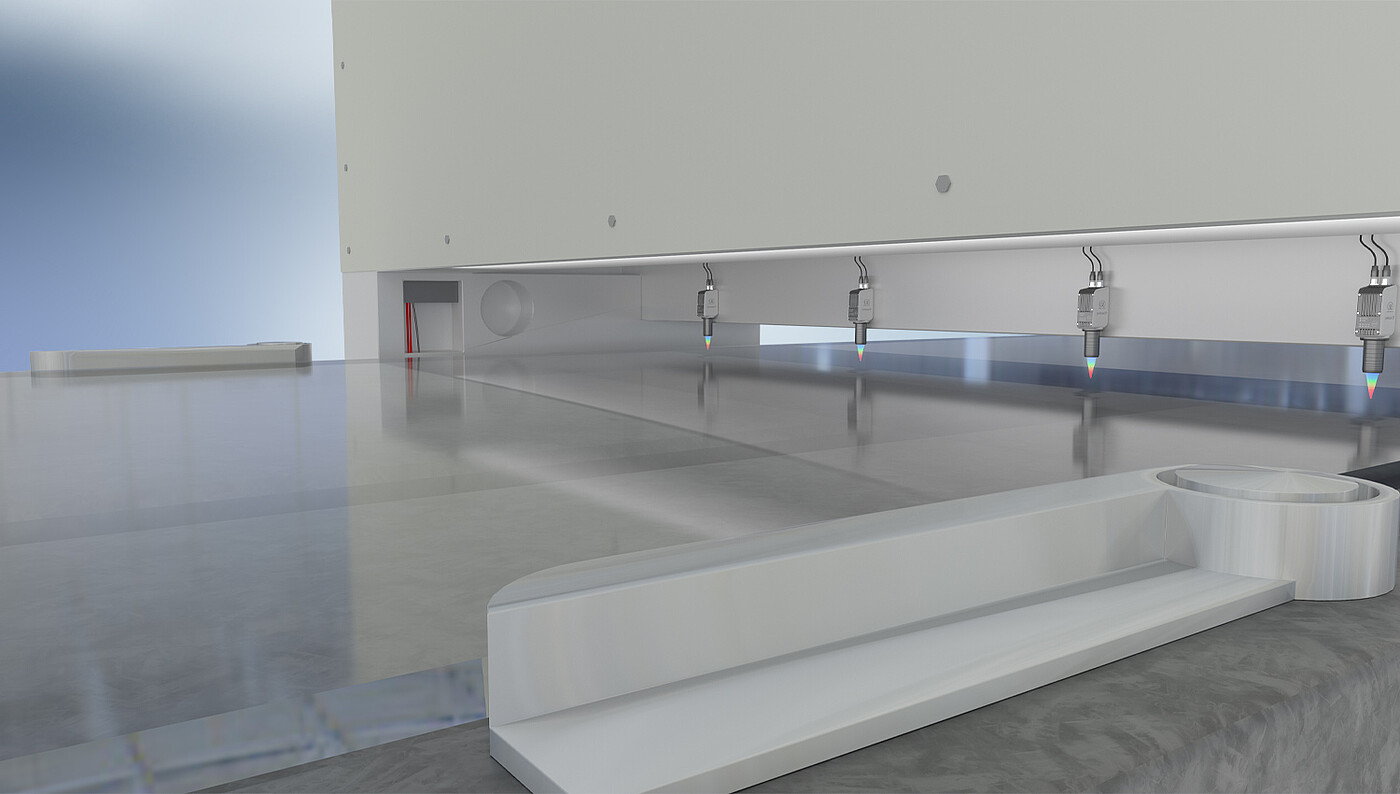

IFD2410/2415-anturit on suunniteltu erityisesti teollisiin sarjatuotantosovelluksiin. Kestävän IP65-luokan kotelonsa ansiosta ne sopivat käytettäviksi esimerkiksi koordinaattien mittauslaitteissa, paksuuden valvontajärjestelmissä ja inline-tarkastusjärjestelmissä.
Korkea valointensiteetti ja lyhyt valotusaika varmistavat vakaat ja tarkat mittaukset jopa heikosti heijastavilta pinnoilta esimerkiksi hyvin pieniä komponentteja tai tummia kohteita mitattaessa.

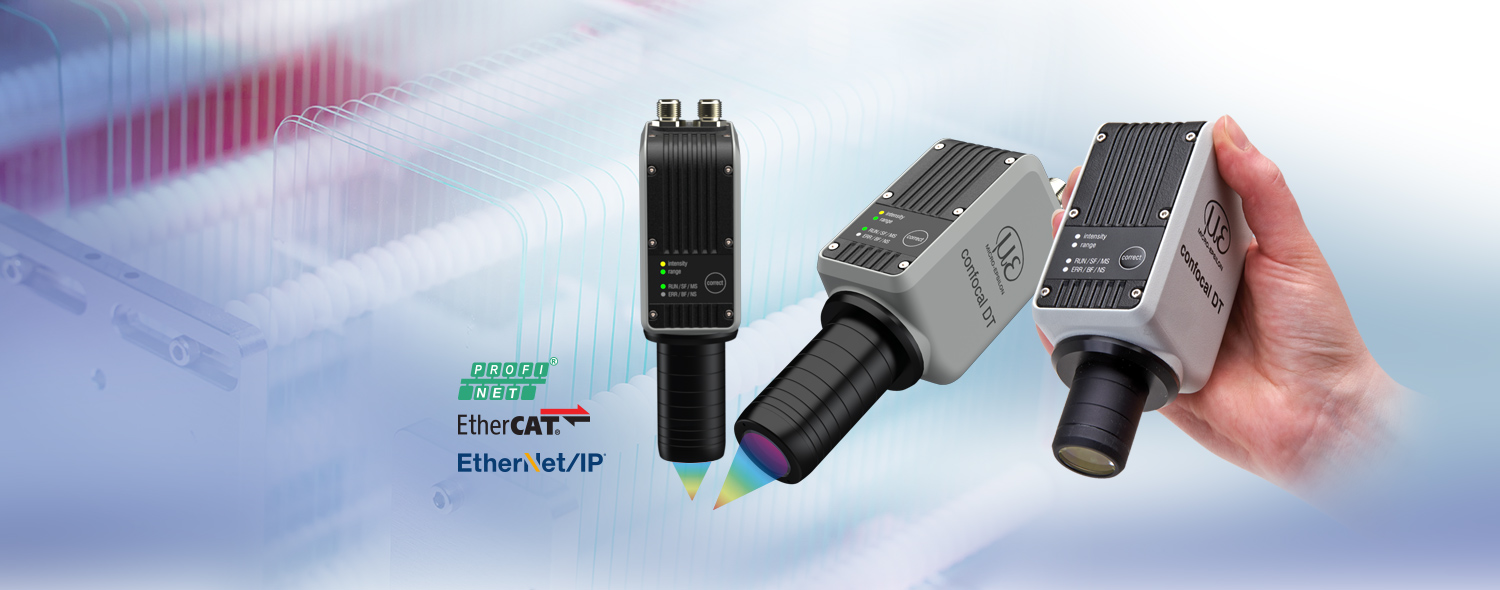

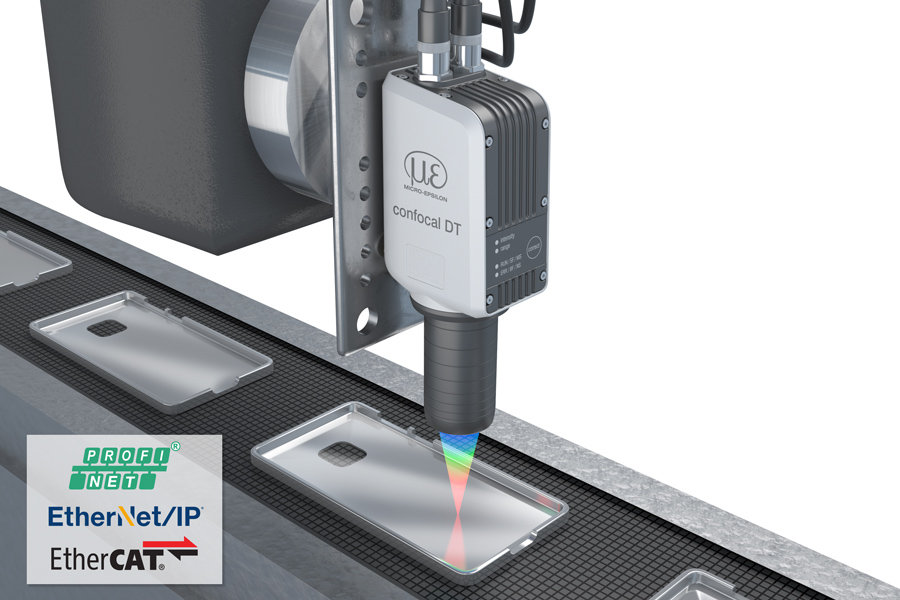

PLC-integrointi ja monipuoliset liitäntävaihtoehdot
IFD2410/2415-anturit vievät teollisen automaation uudelle tasolle. Useiden käyttöliittymien ansiosta ne voidaan yhdistää suoraan PLC-järjestelmiin ilman ylimääräisiä käyttöliittymämoduuleita. Tämä mahdollistaa reaaliaikaisen ja viiveettömän tiedonsiirron ja helpottaa käyttöönottoa merkittävästi. Kaikki konfigurointiparametrit välitetään automaattisesti PLC:lle, jolloin manuaalista asetusten tekoa ei tarvita lainkaan. Liitäntävaihtoehtoina ovat esimerkiksi EtherCAT, PROFINET, Ethernet/IP, analoginen liitäntä, kooderi, Ethernet tai RS422, joten anturit ovat erittäin joustavasti integroitavissa käytössä oleviin järjestelmiin.

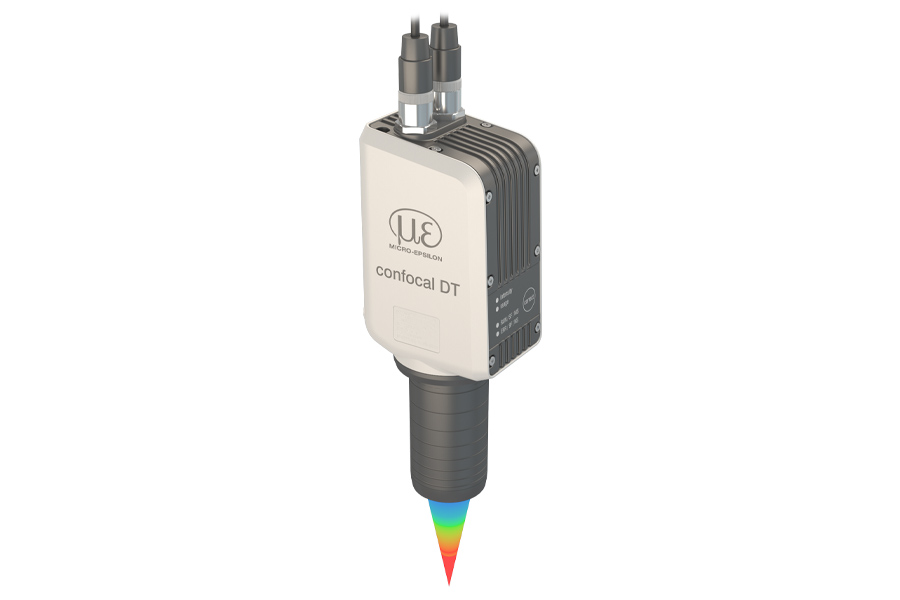

Kompakti rakenne takaa erinomaisen joustavuuden
IFD2410/2415-malleissa anturi ja ohjauselektroniikka on yhdistetty samaan koteloon. Se mahdollistaa tarkat mittaustulokset suoralla signaalinkäsittelyllä. Asennustyöt yksinkertaistuvat kun valokuitukaapeleita ei tarvita, mikä säästää niin aikaa kuin kustannuksiakin.

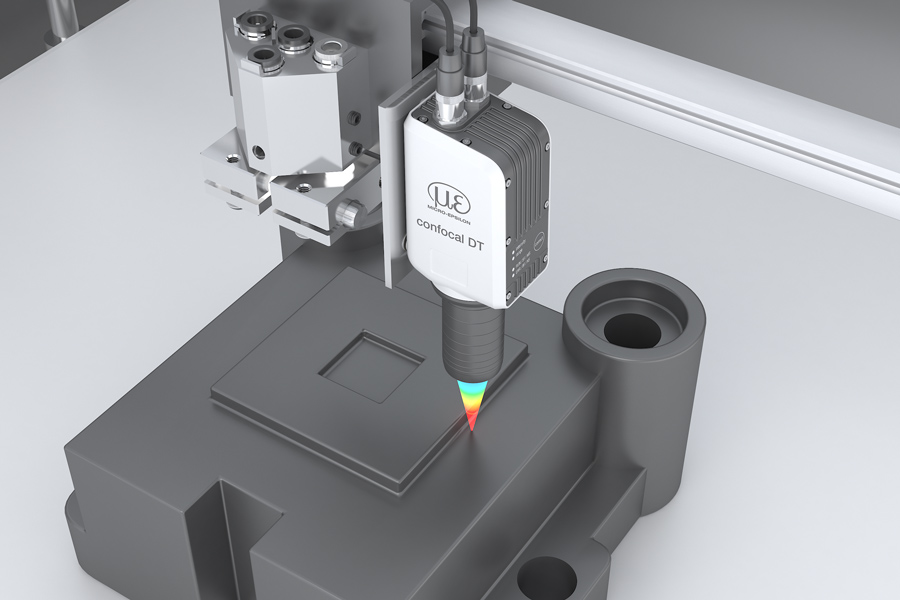

Anturit voidaan asentaa käyttäen ohjauselektroniikan kotelon kolmea kierrereikää tai anturipään kiinnikettä. Tämän joustavuuden ansiosta anturit mukautuvat helposti erilaisiin asennustilanteisiin, joten ne sopivat erinomaisesti sarjaintegrointiin myös ahtaissa tiloissa.
Helppo asennus ja konfigurointi intuitiivisen web-liittymän kautta.
IFD-sarjan anturit ovat erittäin käyttäjäystävällisiä. Käyttöönotto ja konfigurointi tehdään suoraan Ethernetin kautta intuitiivista web-liittymää käyttäen, mikä mahdollistaa nopeat ja helpot säädöt selaimella. Näin käyttöönotossa säästetään kallisarvoista aikaa ja käyttöliittymä on selkeä ja hyvin jäsennelty. Kaikki tärkeimmät toiminnot ovat heti näkyvillä.
Paksuuden mittauksessa käytettävä integroitu ja laajennettavissa oleva materiaalitietokanta on helposti räätälöitävissä. Näin konfokaalinen mittausjärjestelmä on nopeasti sovitettavissa erilaisiin materiaaleja ja tuotantoa koskeviin vaatimuksiin.
Esimerkkejä sovelluksista
