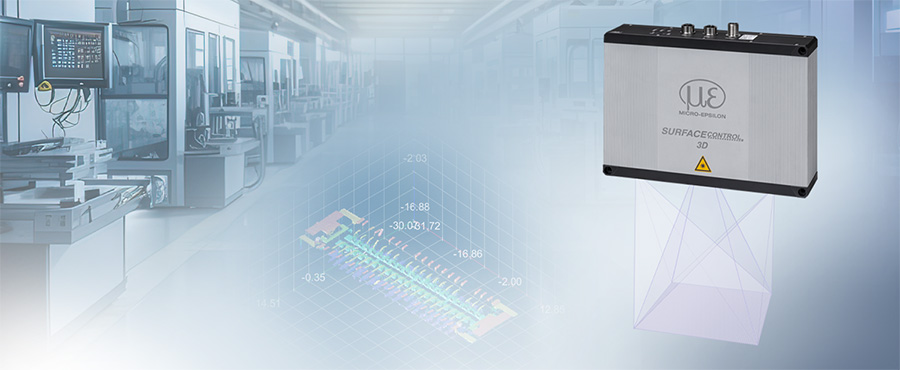

Micro-Epsilonin surfaceCONTROL 3D 3560 edustaa uuden sukupolven tehokkaita 3D-snapshot-antureita, jotka on tarkoitettu automatisoituun laaduntarkastukseen. Anturi on ”kaikki yhdessä” -ratkaisu, joka yhdistää mittaustiedon keruun, käsittelyn ja analysoinnin samaan laitteeseen. Korkean resoluution 3D-data käsitellään suoraan anturissa, ja saadut mittausarvot tai analyysitulokset välitetään suoraan ohjausyksikölle. Tämä vähentää järjestelmän monimutkaisuutta, integrointityön määrää ja siirrettävän datan määrää. Samalla integroitu ohjausyksikkö mahdollistaa huomattavasti nopeamman käsittelyn ja lyhentää mittausaikaa moninkertaisesti.
Erittäin tarkka yksityiskohtien erottelukyky vaativiin tarkastustehtäviin
surfaceCONTROL 3D 3560 tallentaa kohteen koko 3D-datan yhdellä mittauskerralla. Jopa 0,25 µm:n Z-akselin toistotarkkuuden ja jopa 8 µm:n sivuttaiserottelukyvyn ansiosta pienimmätkin rakenteet ja korkeuserot havaitaan luotettavasti. Tuloksena syntyvä tiheä 3D-pistepilvi mahdollistaa muodon, geometrian ja pintaominaisuuksien tarkan analysoinnin. Neljä erilaista mittausaluetta tuo lisää joustavuutta erikokoisten komponenttien mittaamiseen ja erilaisiin mittaustehtäviin.
Suora arviointi nopeita automatisointiprosesseja varten
Keskeinen etu on integroitu analysointi. Mittaustietoja ei tarvitse ensin siirtää ulkoiselle tietokoneelle, vaan ne voidaan analysoida suoraan anturissa esimerkiksi muodon, geometrian, pinnan tai laadun osalta. Vain tarvittavat mittausarvot tai jo analysoidut tulokset siirretään sen jälkeen PLC-järjestelmään tai ylemmän tason järjestelmään. Automaatioympäristöihin integrointia varten on käytettävissä liitäntöjä, kuten PROFINET, EtherCAT, EtherNet/IP, Modbus TCP ja UDP. Vaihtoehtoisesti 3D-tiedot voidaan integroida yhteensopiviin kuvankäsittelyjärjestelmiin GenICam- ja GigE Vision -standardien avulla.
Teollisuuslaatuinen ratkaisu monenlaisiin 3D-mittaustehtäviin
surfaceCONTROL 3D 3560 soveltuu lukemattomiin teollisuuden laadunvarmistuskohteisiin, kuten esimerkiksi koottujen piirilevyjen samantasoisuuden tarkastukseen, lämmönsiirtotahnojen linjatarkastukseen tai älypuhelinten komponenttien korkean resoluution 3D-tarkastukseen. IP67-luokitellun alumiinikotelonsa, jopa 10 000 luksin ympäristönvalon sietokykynsä sekä erinomaisen iskun- ja tärinänkestonsa ansiosta anturi on suunniteltu luotettavaan käyttöön teollisissa tuotanto-olosuhteissa.
