3D-tilannekuva-anturi suurten kohteiden pintatarkastukseen

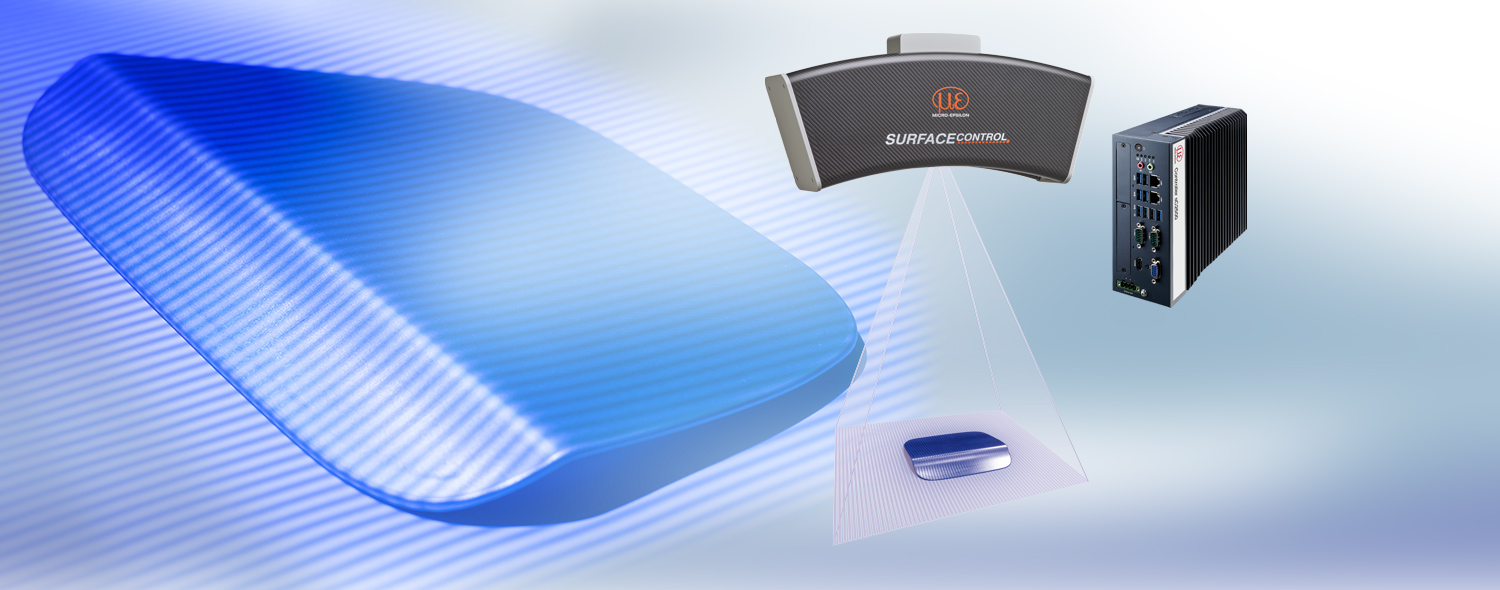

SurfaceCONTROL 3D 2500 -tilannekuva-anturia käytetään 3D-mittauksissa geometrian, muotojen ja pintojen tarkastusta varten hajaheijastaville pinnoille. Anturia voidaan käyttää sekä automaattisissa in-line-tarkastuksissa että tavallisissa in-line-tarkastuksissa sekä metrologiahuoneessa. Juovavalon projektio mahdollistaa suoran 3D-mittauksen. Anturille on ominaista sen suuri mittauskenttä sekä suuri mittausalueen syvyys jopa 300 mm:iin asti ja toistettavuus jopa 3,0 μm:iin asti. Otetut kuvat siirretään ulkoiseen ohjaimeen, jossa niistä muodostetaan 3D-data. Kolme mallia kattaa eri mittauskentät.
Ominaisuudet
- Suuret esineet maks. 650 x 495 mm
- Suuri mittausalueen syvyys, jopa 300 mm
- Kuvausaika alkaen 0,5 s
- Suurin tarkkuus jopa 0,5 μm
- Digitaaliset rajapinnat (ohjainmallin 2500 kautta): GigE Vision /GenICam
- Digitaaliset rajapinnat (2D-/3D-yhdyskäytävän kautta): Gigabit Ethernet (Gige Vision / GenICam) / USB2.0 / PROFINET */ EtherCAT */ EtherNet/IP *

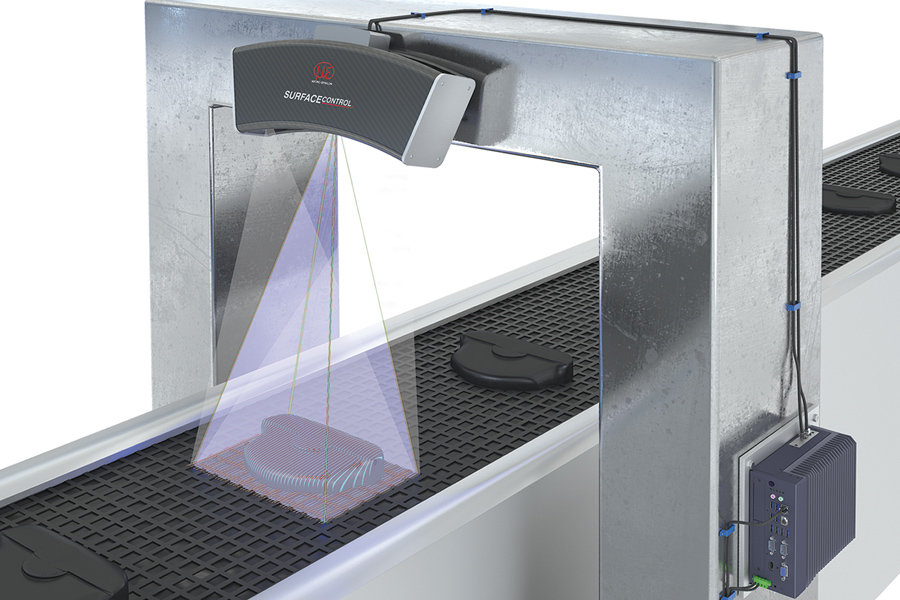

Uuden sukupolven 3D-mittaukset
SC2500-ohjain tarjoaa nopean datalähdön Gigabit Ethernet -rajapintojenkautta. 2D/3D Gateway II tukee EtherNet/IP-, PROFINET- ja EtherCAT-yhteyksiä. 3DInspect, DefMap3D ja InspectionTools ovat tehokkaita ohjelmistotyökaluja, jotka mahdollistavat tarkat 3D-mittaukset ja pintojen tarkastuksen. GigE Vision -yhteensopivuus mahdollistaa myös helpon integroinnin kolmannen osapuolen kuvankäsittelyohjelmistoon. Kattava SDK eli ohjelmistokehityspaketti asiakasohjelmistojen integrointiin täydentää ohjelmistopaketin.

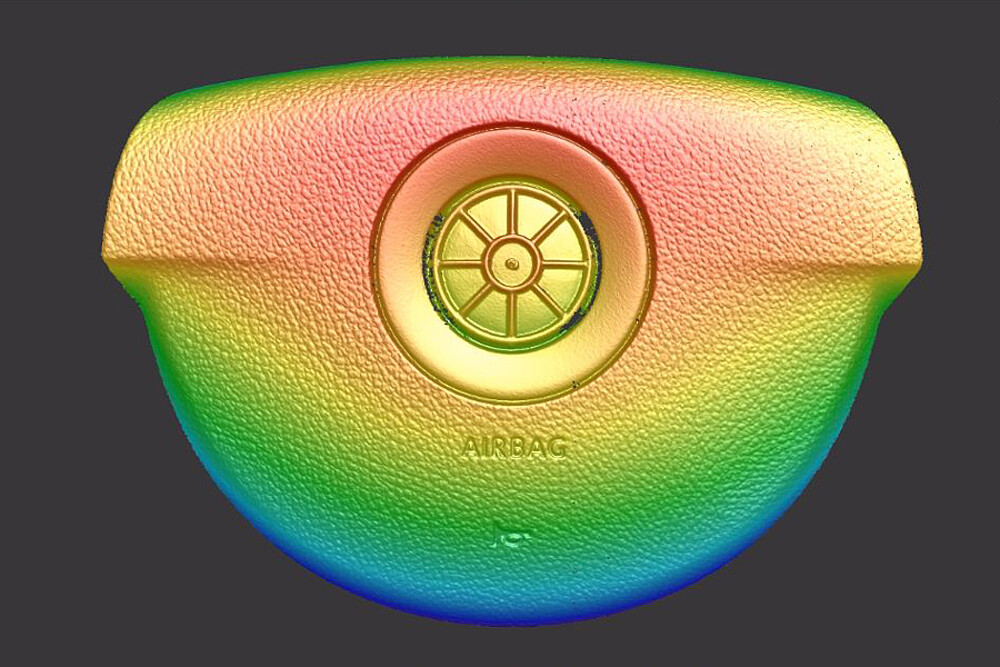

Sovellusesimerkkejä ovat geometrian, muodontunnistuksen ja pintatarkastuksen
- 3D-tarkastus
- Automaatio, tuotannon ja prosessin valvonta sekä laadunvalvonta
- Hajaheijastavien pintojen kosketukseton mittaus Stop and Go -prosessissa
- Muodon, sijainnin ja pinnan tarkastus
