Tarkkojen inline-3D-mittausten uusi sukupolvi
Tarkka surfaceCONTROL 3D 3500 on snapshot-anturi, joka sopii erinomaisesti automatisoituun hajaheijastavien pintojen geometrian, muodon ja pinnan optiseen tarkastukseen. surfaceCONTROL 3D 3500 erottuu edukseen kompaktin muotoilunsa, suuren mittaustarkkuutensa ja tietojenkäsittelynopeutensa ansiosta. Sen z-akselin toistettavuus on jopa 0,25 µm, joten se asettaa uudet standardit tarkalle inline-3D-mittaukselle. Näiden ominaisuuksien ansiosta se tunnistaa luotettavasti pienimmätkin litteyden poikkeamat ja korkeuserot. Kaksi mallia kattavat erilaiset mittausalueet.
Ominaisuudet
- Mikrometrin tarkat kuvat laajoilla mittausalueilla
- Nopeat 3D-mittaukset jopa 0,2 sekunnisa
- Suurin tarkkuus jopa 0,25 μm
- Digitaaliset käyttöliittymät (integroitu): GigE Vision /GenICam
- Kapea ja kompakti anturin muotoilu
- Jopa 2,2 miljoonaa 3D-pistettä/sekunti
- Digitaaliset käyttöliittymät (2D/3D Gateway): PROFINET / EtherCAT / EtherNet/IP*
- Digitaaliset tulot/lähdöt: 4 digitaalista I/O:ta, joiden parametrit voidaan asettaa (ulkoiselle triggaukselle, anturin ohjaukselle, antureiden tilojen lähetykselle)

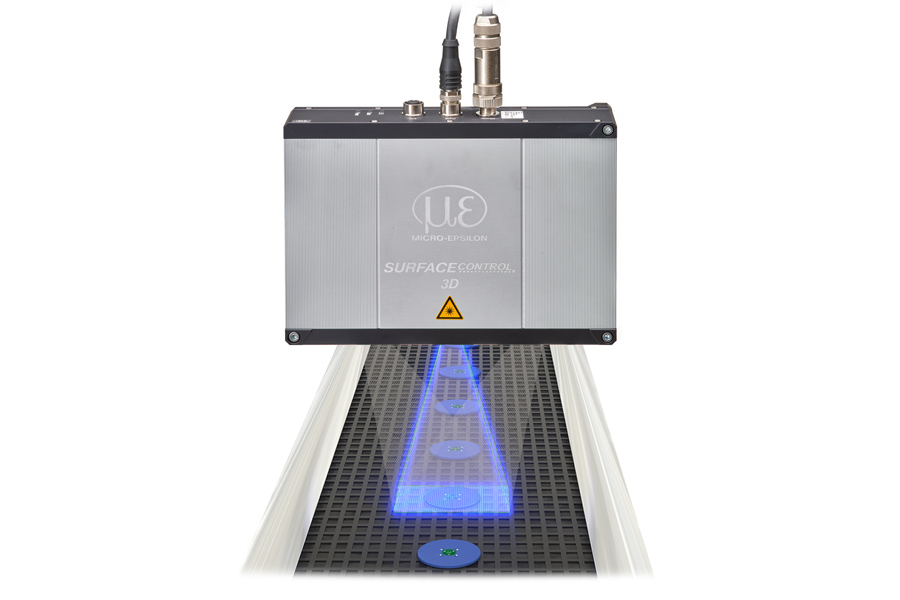

3D-mittausten uusi sukupolvi

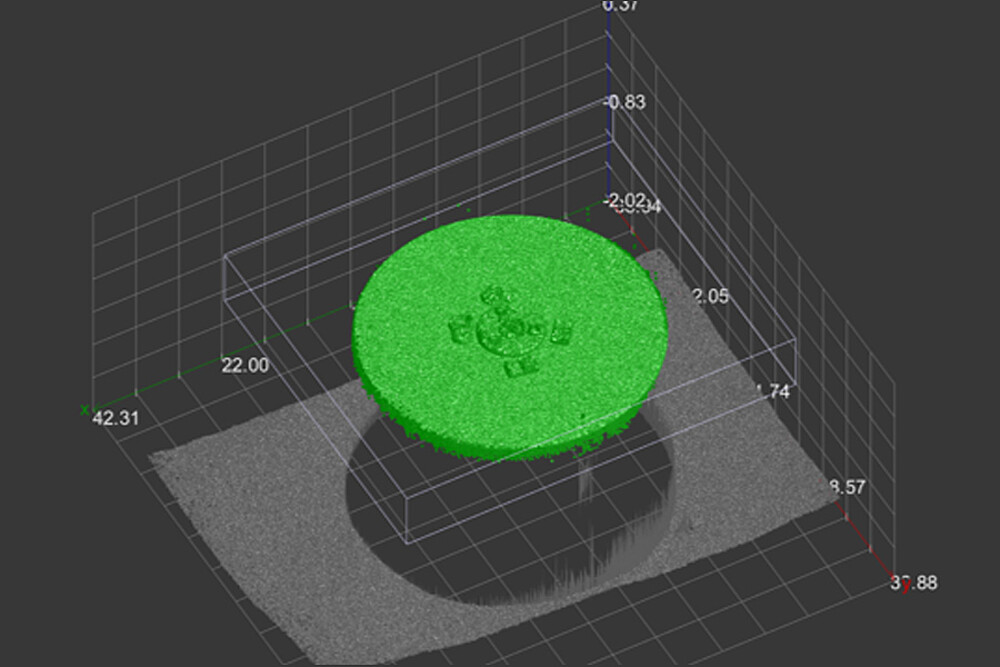

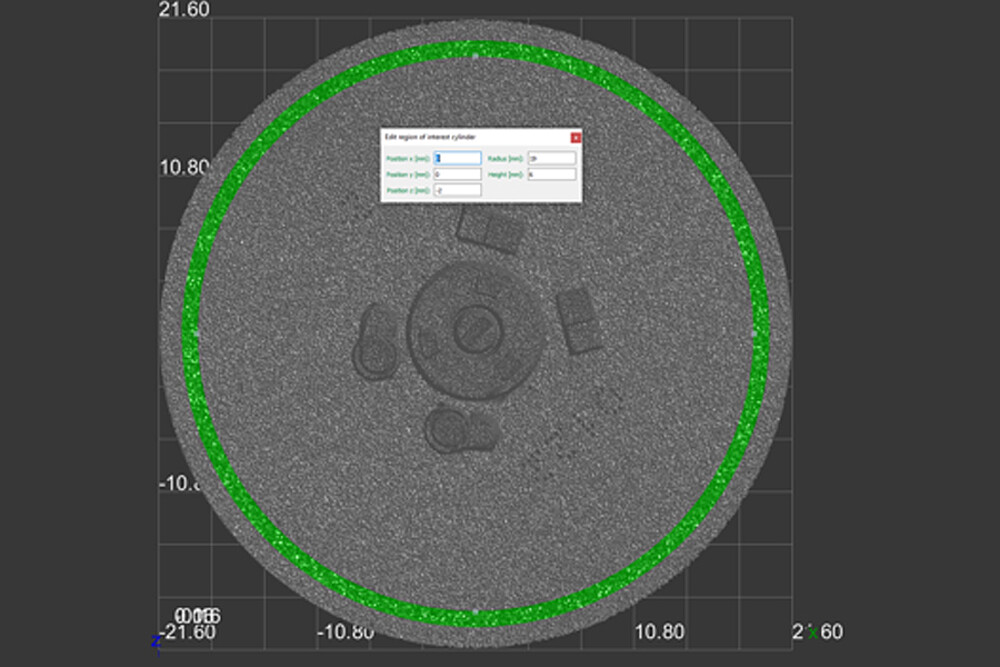

Gigabit Ethernetin kautta tapahtuvan nopean tietojen lähetyksen lisäksi anturissa on myös ylimääräinen digitaalinen I/O-liitäntä. 2D/3D-Gateway II tukee EtherNet/IP-, PROFINET- ja EtherCAT-liitäntöjä. Tehokkaat ohjelmistotyökalut mahdollistavat tarkat 3D-mittaukset ja pintojen tarkistukset. GigE Vision -yhteensopivuus mahdollistaa myös helpon integroinnin kolmannen osapuolen kuvankäsittelyohjelmistoon. Kattava SDK asiakasohjelmiston integrointia varten viimeistelee ohjelmistopaketin.
Esimerkkejä sovelluksista:
- 3D-geometrian tarkistus ja muodon tunnistus
- Muodon, sijainnin ja pintojen tarkistus
- Vikojen tunnistus
- 3D-tekstintunnistus ja erittäin pienten rakenteiden tunnistus
- Sähkökomponenttien tarkistus

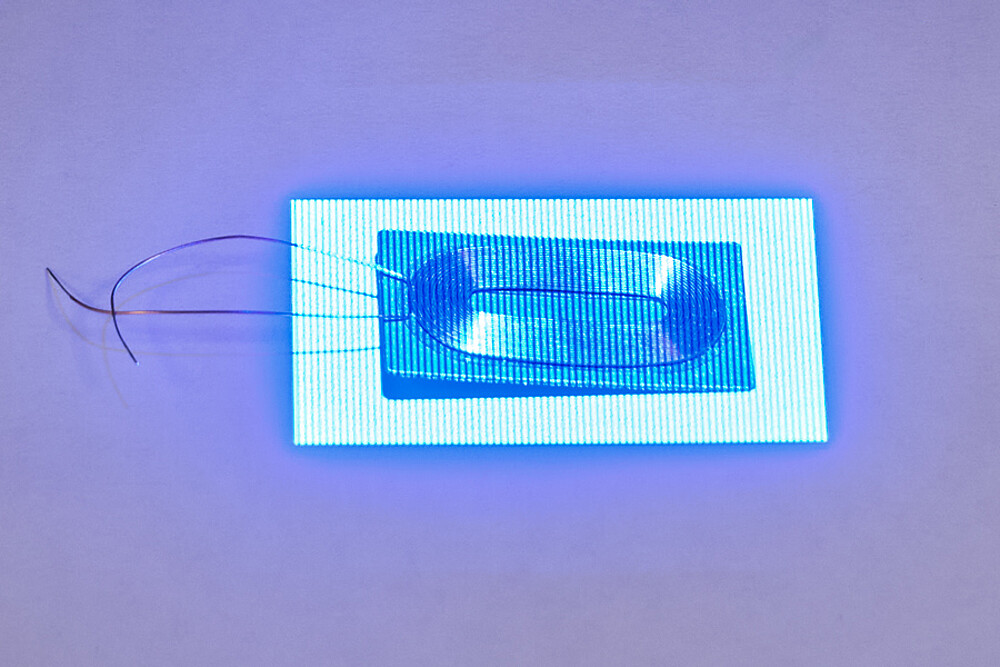

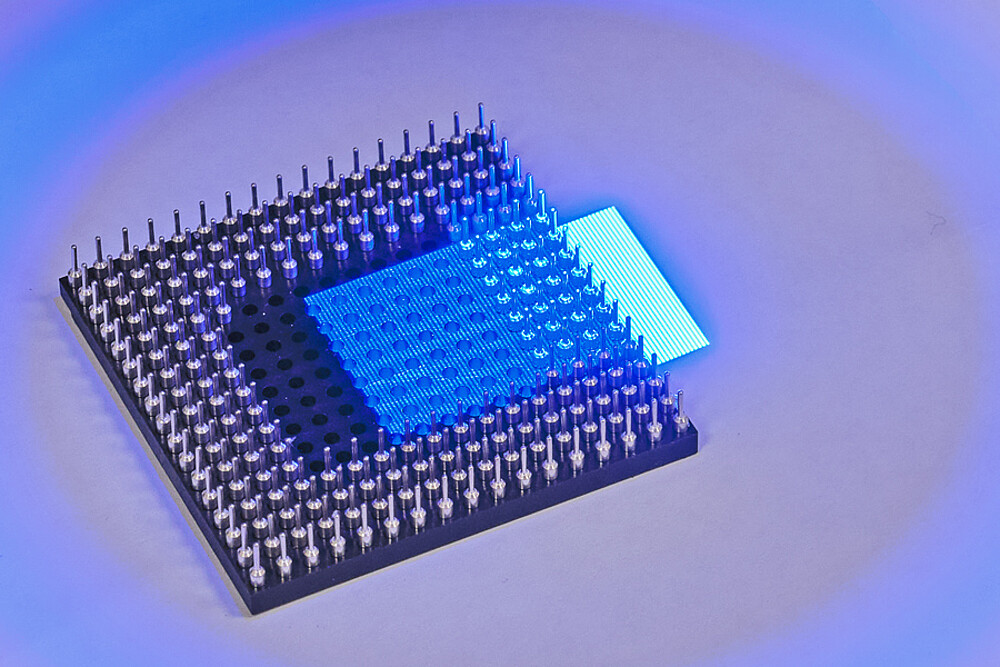

surfaceCONTROL 3500-30 tarjoaa mahdollisimman tarkat 3D-mittaukset
Pienen 30 x 18,5 mm:n mittausalueensa ansiosta surfaceCONTROL 35x0-30 tunnistaa pienimmätkin geometriat ja pintarakenteet äärimmäisen tarkasti ja luotettavasti. Sen korkea z-akselin resoluutio ja tarkka toistettavuus tekevät tästä 3D-anturista markkinoiden tarkimman 3D-snapshot-anturin. Lisäksi mittauskohteet voidaan havaita 130 mm:n etäisyydeltä. Korkean 8 µm:n XY-resoluution ansiosta pienimmätkin yksityiskohdat tunnistetaan erittäin tarkasti.

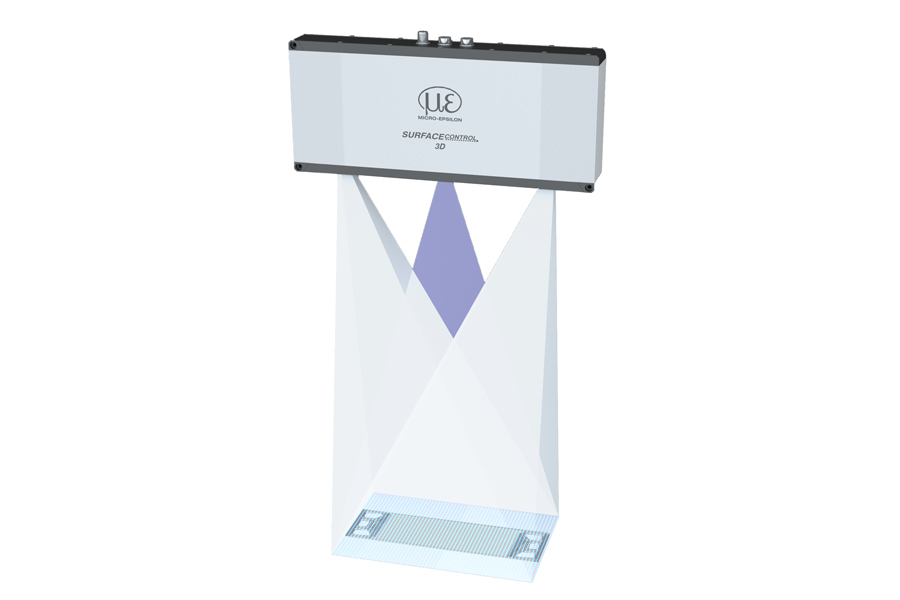

surfaceCONTROL 3500-240 tarjoaa suuren mittausalueen ja erinomaisen tarkkuuden

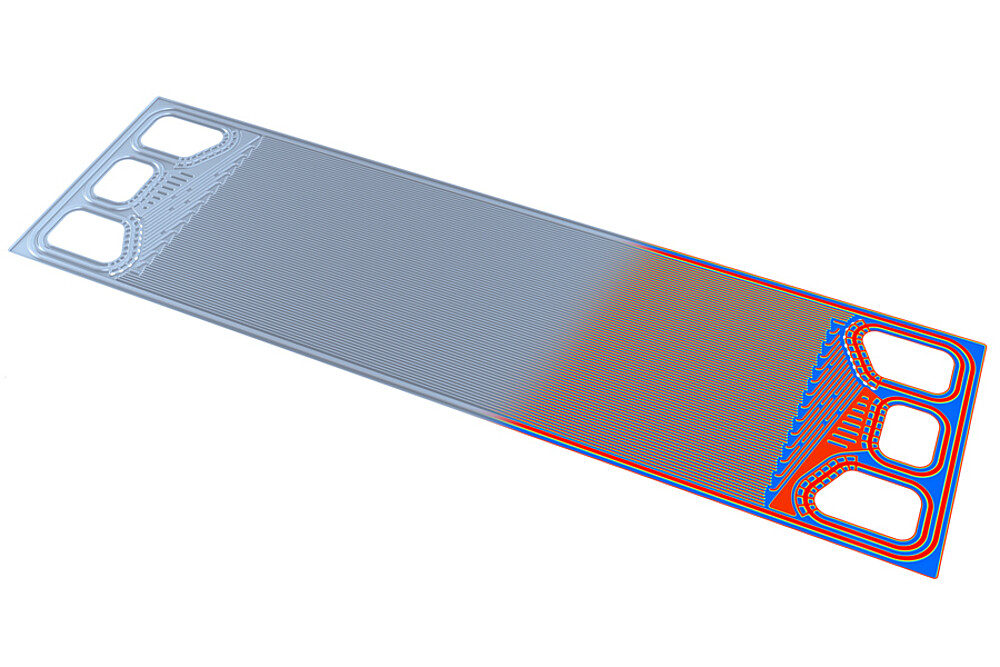

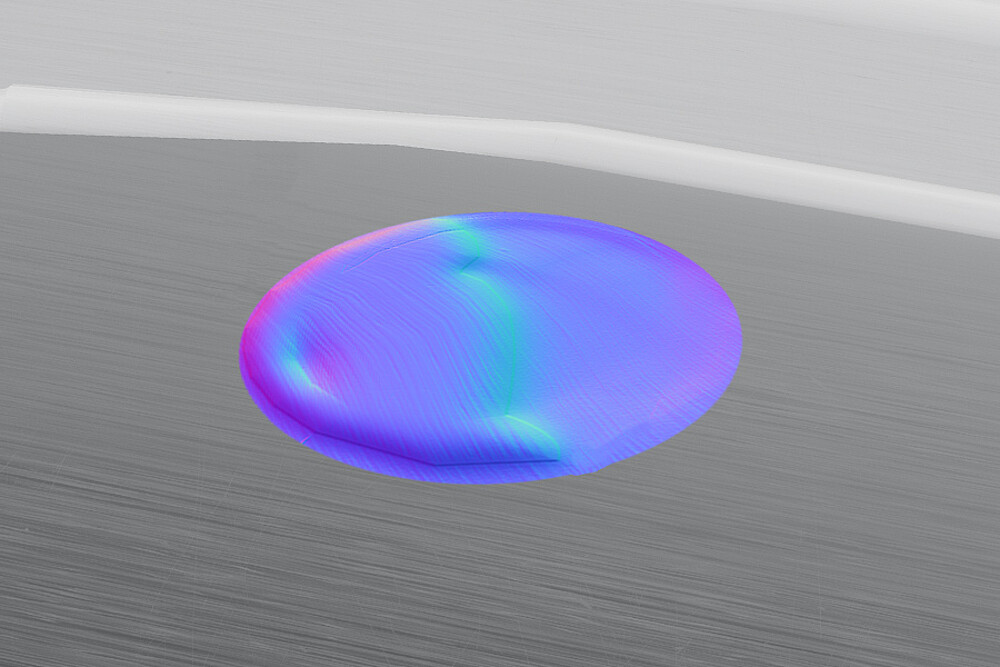

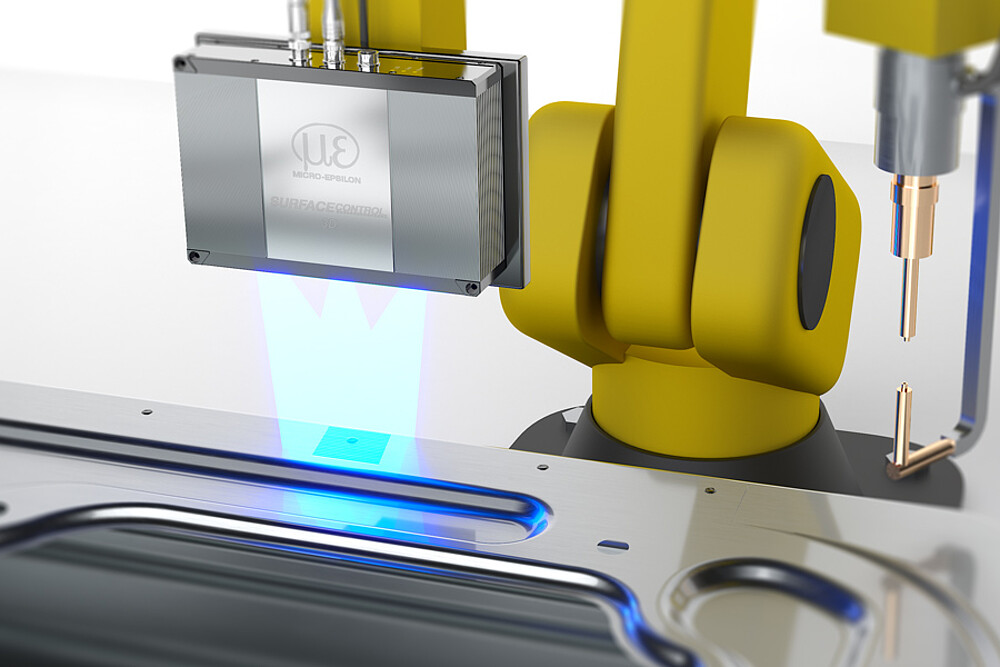

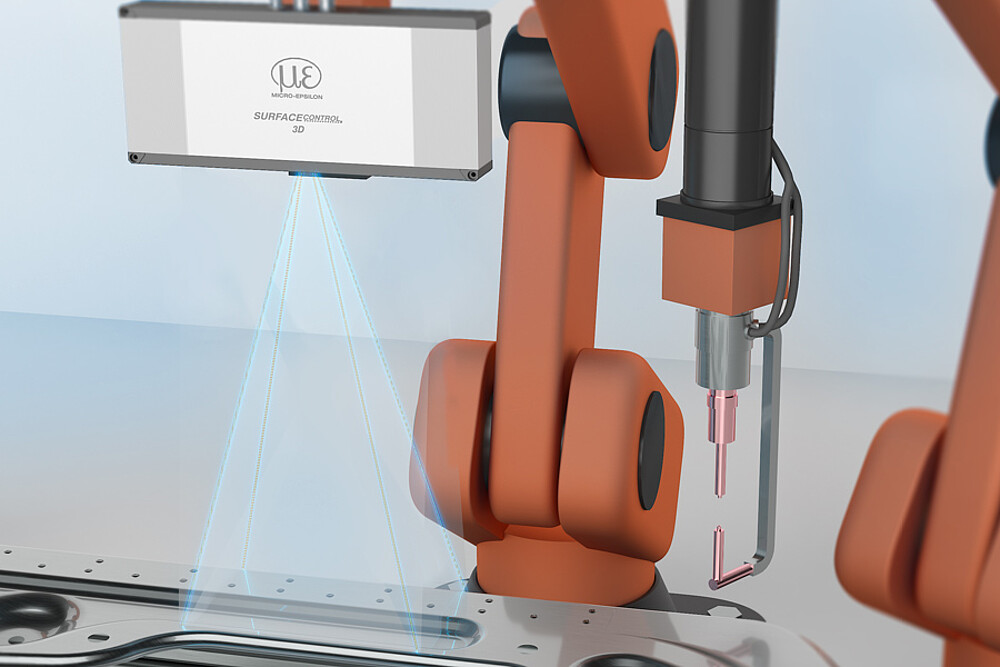

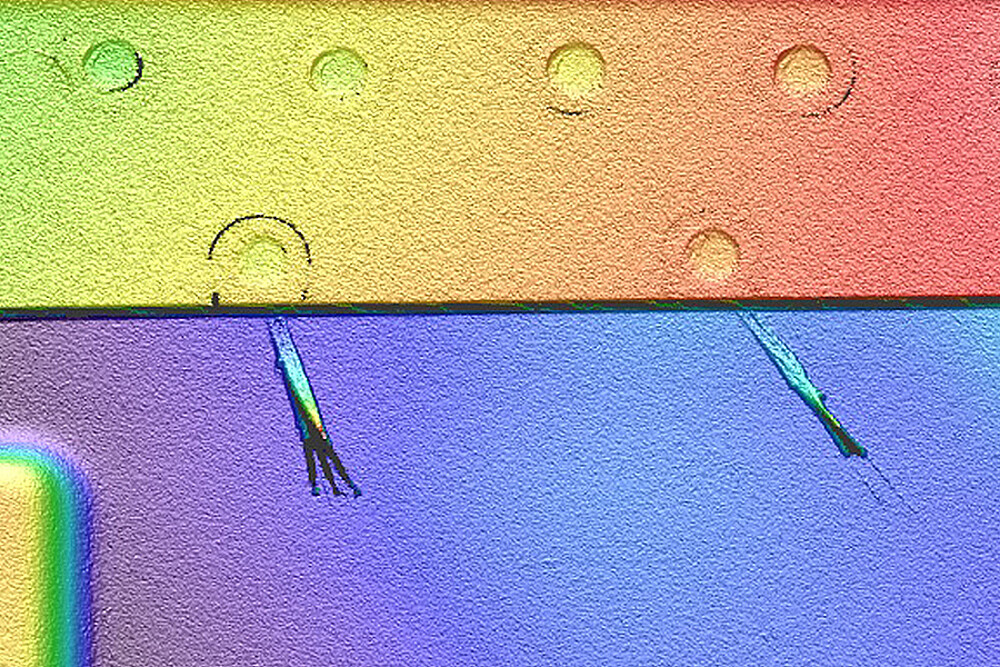

surfaceCONTROL 35x0-240 -anturin mittausalue on jopa 245 x 180 mm ja se havaitsee suurten kohteiden rakenteet ja yksityiskohdat erittäin tarkasti. Suuren 240 mm:n z-akselin mittausalueen ansiosta nämä anturit sopivat erinomaisesti sovelluksiin, joissa mittausmäärät ovat suuria. Erittäin korkea Z-akselin resoluutio yhdistettynä suureen mittausalueeseen mahdollistaa parhaan mahdollisen tarkkuuden monissa erilaisissa sovelluksissa, kuten polttokennojen kaksinapaisten levyjen testauksessa tai robottisovelluksissa.
3Dinspect-ohjelmisto 3D-mittaustehtäviin ja tarkistuksiin
3Dinspect-ohjelmisto on tehokas työkalu anturiparametrien asetukseen ja teollisiin mittaustehtäviin. Ohjelmisto välittää mittaustiedot anturista Ethernetin kautta ja tuottaa tiedot kolmiulotteisessa muodossa. Nämä 3D-tiedot käsitellään ja arvioidaan tietokoneen 3Dinspect-mittausohjelmilla ja välitetään tarvittaessa Ethernetin kautta ohjausyksikköön. Tarvittaessa nämä 3D-tiedot voidaan tallentaa ohjelmistolla. Lisäksi anturin asetukset ja konfigurointi voidaan tehdä ohjelmiston kautta. Automaatioliittymään kytemistä varten 3DInspect Automation -laajennuksessa voidaan käyttää SC3510-antureita ja kattavaa tietojen keruuta.
