Jarrulevyjen paksuuden vaihtelun mittaus

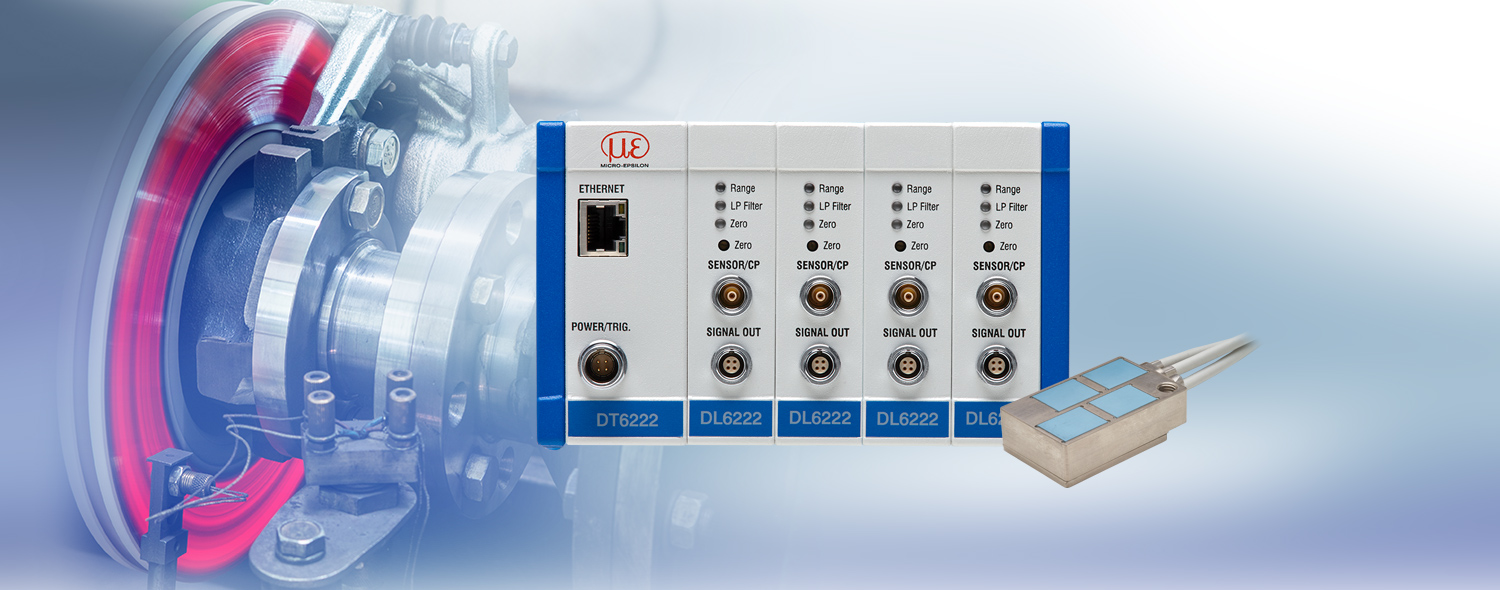

capaNCDT DTV -mittausjärjestelmää käytetään jarrulevyjen paksuuden tai paksuusvaihtelun (DTV) tarkkaan mittaamiseen - testauspenkissä, koeajossa tai suoraan korjaamolla. Mittaus tehdään kapasitiivisilla siirtymäantureilla, jotka tunnistavat jarrulevyn kosketuksettomasti molemmilta puolilta. Kun jarrulevy pyörii, paksuuden vaihtelut voidaan määrittää koko levyn ympärysmitalta. Usean anturiparin käyttö mahdollistaa myös monikanavaisen paksuusmittauksen. Tähän sovellukseen on saatavilla kestävä anturi neljällä mittauspinnalla. Se mahdollistaa usean mittauspisteen samanaikaisen tunnistamisen.
Ominaisuudet
- Kosketukseton levyn paksuuden vaihtelun mittaus
- Monikanavainen paksuusmittaus on mahdollista
- Dynaaminen, jopa 20 kHz:n mittaus
- Rakenteeltaan kestävät anturit pitkäaikaiseen käyttöön
- Kattava ohjelmistopaketti
- Mittaustulosten reaaliaikainen arviointi
- Helppo käyttää web-liittymän kautta
- Analogiset liittymät, Ethernet, EtherCAT

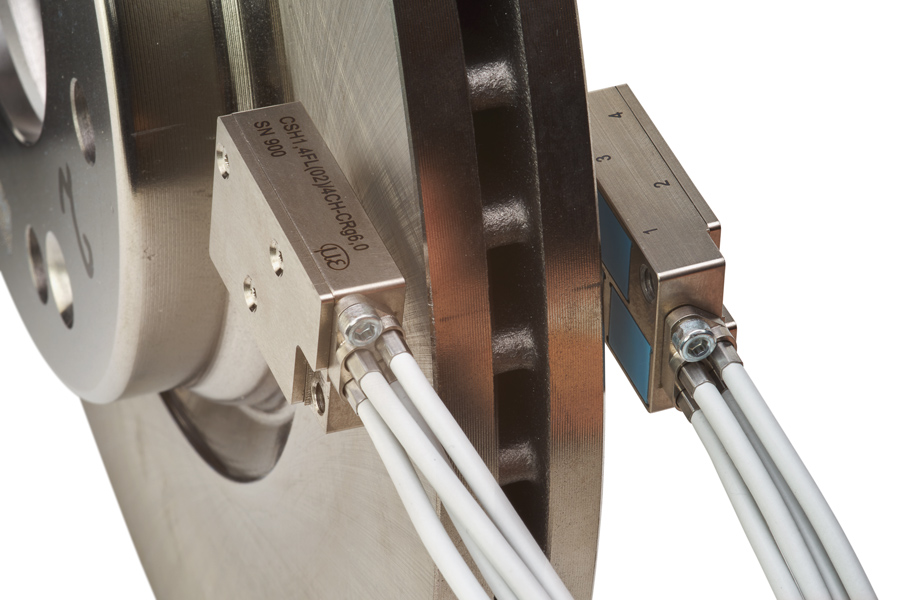

Kestävä monikanava-anturi testauspenkkeihin ja koeajoihin
Innovatiivisessa CSH1,4FL-monikanava-anturissa on neljä kapasitiivista anturia yhdessä kompaktissa kotelossa. Näin jarrulevyn neljä mittauspistettä voidaan tunnistaa synkronoidusti. Jarrulevyn vastakkaisille puolille asennetut anturimallin peilikuvaversiot mahdollistavat tarkan paksuuden mittauksen. Keraaminen substraatti suojaa antureita mekaaniselta ja termiseltä rasitukselta. Tämä varmistaa myös korkean lämpövakauden mahdollistaen tarkat mittaustulokset myös vaihtelevissa lämpötiloissa.
Yhdessä DT6220-ohjauselektroniikan kanssa neljä anturikanavaa voidaan konfiguroida ja käsitellä synkronoidusti. Suuri kaistaleveys mahdollistaa jopa 5 kHz:n (-3 dB) dynaamiset mittaukset. Tietojen lähetys tapahtuu analogilähdön tai digitaalisen Ethernet/EtherCAT-käyttöliittymän kautta. Intuitiivinen web-liittymä mahdollistaa anturin ja ohjauselektroniikan nopean ja helpon konfiguroinnin.

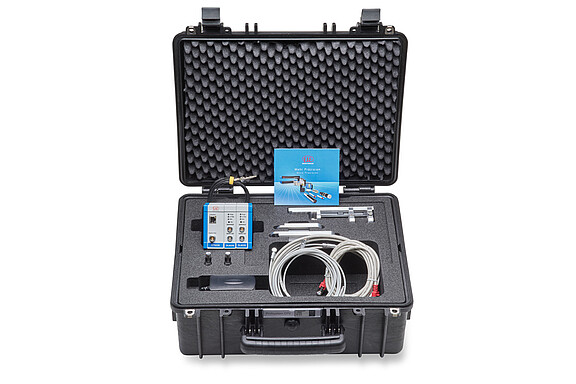

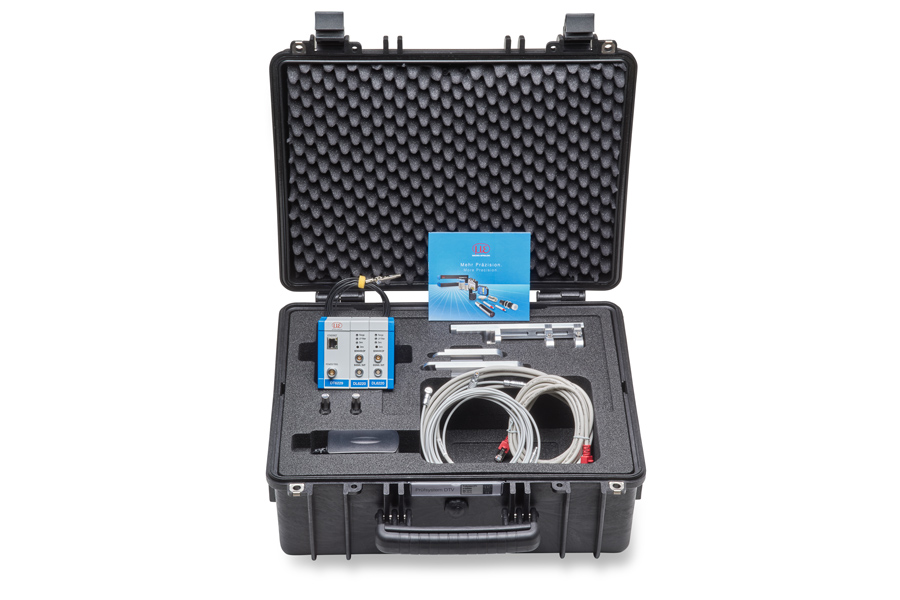

Siirrettävä mittauskotelo
DTV-mittauskotelo mahdollistaa nopeat ja joustavat jarrulevyn paksuuden tai paksuuden vaihtelun (DTV) mittaukset suoraan paikan päällä. Se sisältää kaksikanavaisen ohjauselektroniikan ja ohjelmistolisenssin, kaksi kapasitiivista anturia kaapeleineen sekä asennussarjan, joka tekee asennuksesta helppoa. Tämä mahdollistaa jarrulevyjen nopeat ja tarkat paksuuden mittaukset. Saadut levyn paksuuden vaihtelutiedot voidaan sitten kätevästi analysoida tietokoneella tai tabletilla. Ohjauselektroniikan kanssa voidaan käyttää Micro-Epsilonin levyjen paksuusvaihtelun mittaukseen tarkoitettua ohjelmistoa. Erikoistoimintojen ansiosta jarrulevyjen reiät voidaan piilottaa ja älykkäät algoritmit mahdollistavat laajat arvioinnit jopa ilman erillistä kooderia.
